Einbauhinweise CPG30
18
Wandmontage

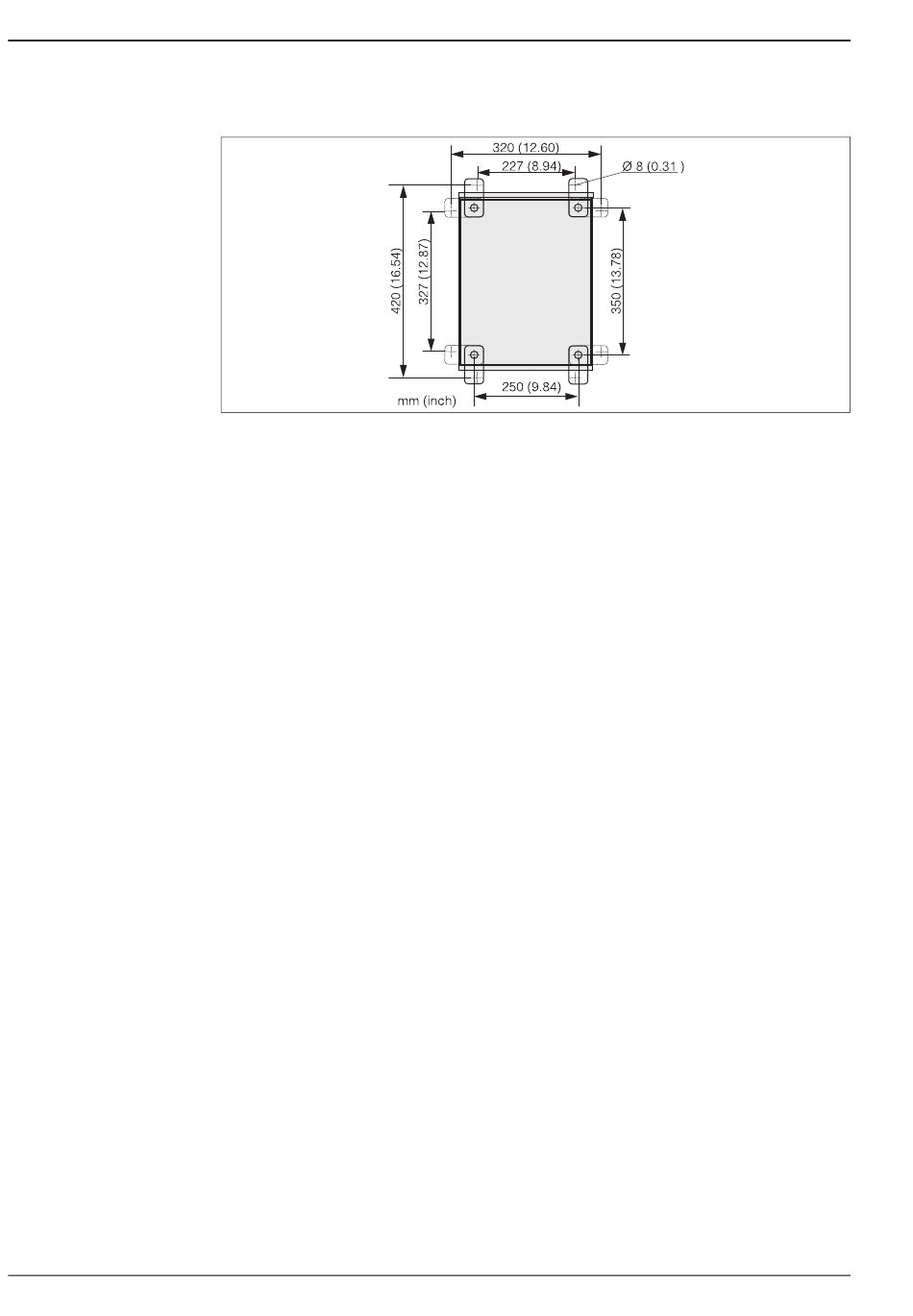

Maße für die Wandmontage mit Wandbefestigungssatz (im Lieferumfang enthalten)
Für die Wandmontage gehen Sie folgendermaßen vor:
1.
Beachten Sie, dass die maximale Ansaughöhe für Puffer und Reiniger bei Verwendung der mit-
gelieferten Standardmultischläuche 2,5 m (8,2 ft.) beträgt. Bohren Sie Bohrlöcher gemäß Abbil-
dung oben.
2.
Schrauben Sie die Elemente des mitgelieferten Wandbefestigungssatzes an die Gehäuse-Rück-
wand.
3.
Befestigen Sie das Gehäuse neigungsfrei an der Wand.
Topclean S CPC30
a0004861
