Schalttafeleinbau:
Für einen frontseitig dichten Schalttafeleinbau muss zusätzlich eine Flachdichtung verwendet wer-
den (siehe Zubehör).
Erforderlicher Montageausschnitt:
Einbautiefe:
Mastmontage:
Rohrdurchmesser:
1

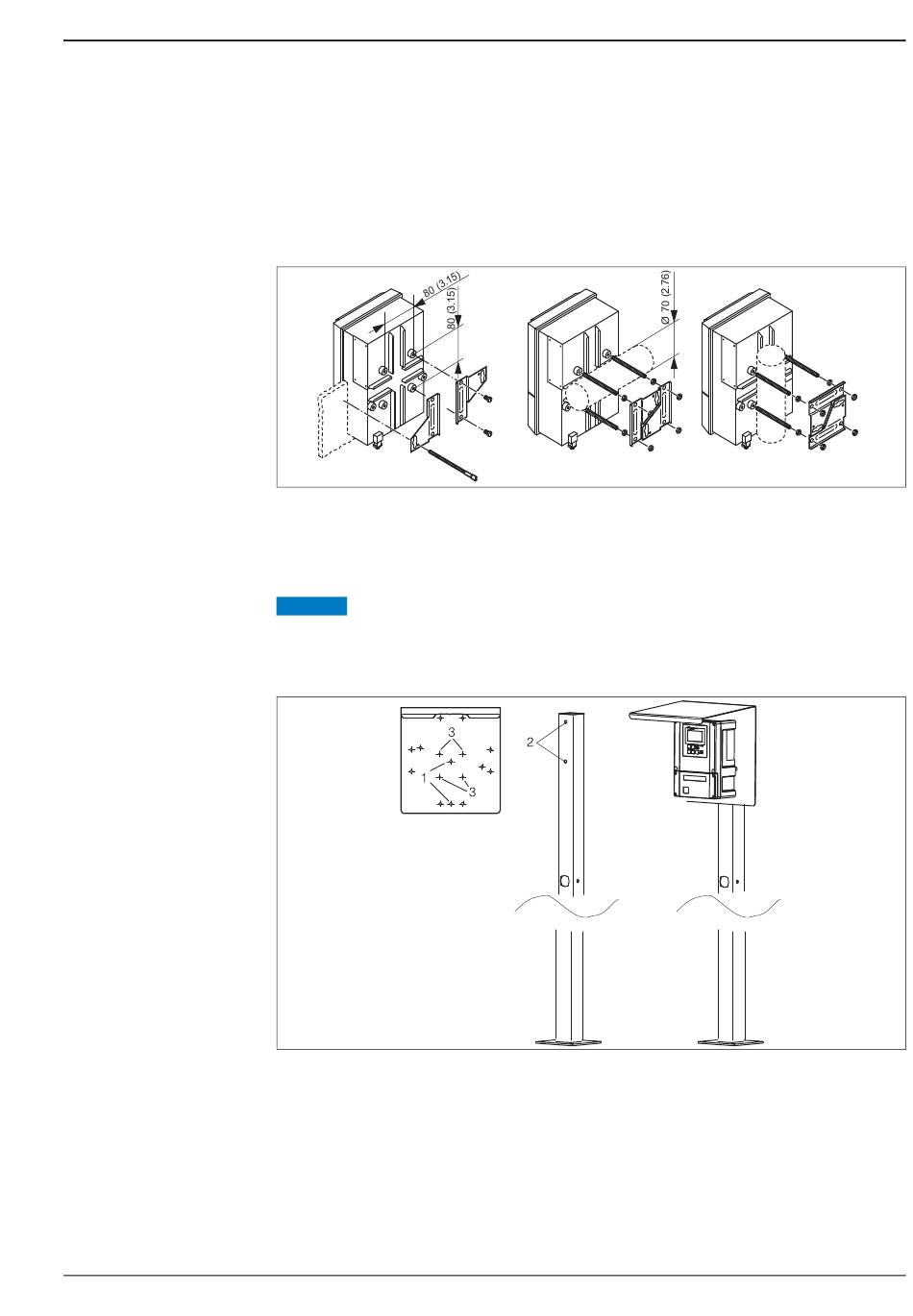

Schalttafeleinbau und Mastmontage
1 Schalttafeleinbau
2 Mastmontage horizontal
3 Mastmontage vertikal
HINWEIS
Witterungseinflüsse (Regen, Schnee, direktes Sonnenlicht usw.)
Funktionsbeeinträchtigungen bis zum Totalausfall des Messumformers
‣ Verwenden Sie bei Montage im Freien immer das Wetterschutzdach (Zubehör).
Mastbefestigung mit Wetterschutzdach
1 Bohrungen für Montage an Standsäule
2 Bohrungen für Befestigung des Wetterschutzdach
3 Bohrungen für Montage des Messumformers
161 x 241 mm (6,34" x 9,49")
134 mm (5,28")
max. 70 mm (2,76")
2 3
mm (inch)
