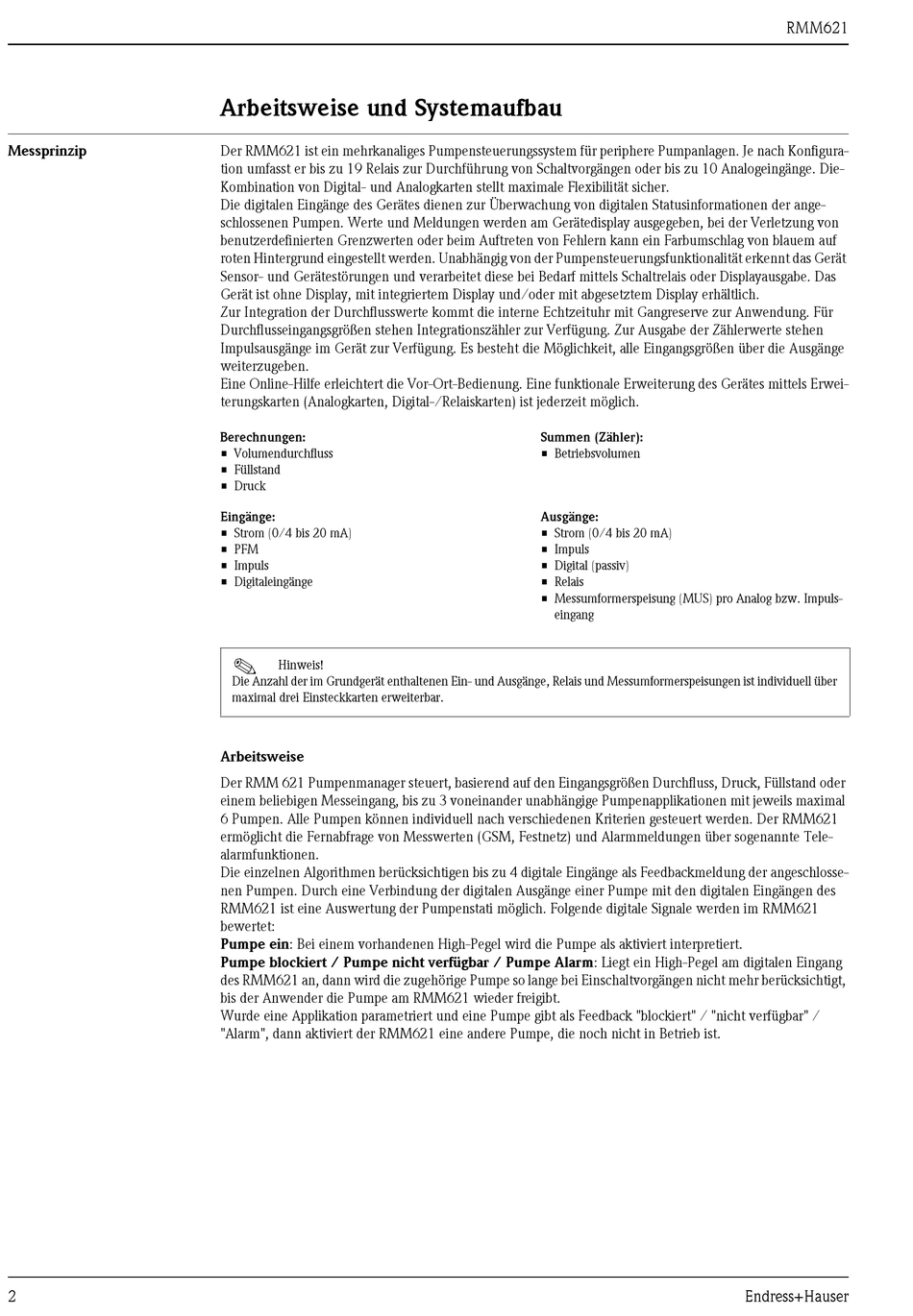

Messprinzip
2

Arbeitsweise und Systemaufbau

Der RMM621 ist ein mehrkanaliges Pumpensteuerungssystem für periphere Pumpanlagen. Je nach Konfigura-
tion umfasst er bis zu 19 Relais zur Durchführung von Schaltvorgängen oder bis zu 10 Analogeingänge. Die-
Kombination von Digital- und Analogkarten stellt maximale Flexibilität sicher.
Die digitalen Eingänge des Gerätes dienen zur Überwachung von digitalen Statusinformationen der ange-
schlossenen Pumpen. Werte und Meldungen werden am Gerätedisplay ausgegeben, bei der Verletzung von
benutzerdefinierten Grenzwerten oder beim Auftreten von Fehlern kann ein Farbumschlag von blauem auf
roten Hintergrund eingestellt werden. Unabhängig von der Pumpensteuerungsfunktionalität erkennt das Gerät
Sensor- und Gerätestörungen und verarbeitet diese bei Bedarf mittels Schaltrelais oder Displayausgabe. Das
Gerät ist ohne Display, mit integriertem Display und/oder mit abgesetztem Display erhältlich.
Zur Integration der Durchflusswerte kommt die interne Echtzeituhr mit Gangreserve zur Anwendung. Für
Durchflusseingangsgrößen stehen Integrationszähler zur Verfügung. Zur Ausgabe der Zählerwerte stehen
Impulsausgänge im Gerät zur Verfügung. Es besteht die Möglichkeit, alle Eingangsgrößen über die Ausgänge
weiterzugeben.
Eine Online-Hilfe erleichtert die Vor-Ort-Bedienung. Eine funktionale Erweiterung des Gerätes mittels Erwei-
terungskarten (Analogkarten, Digital-/Relaiskarten) ist jederzeit möglich.
Berechnungen:
• Volumendurchfluss
• Füllstand
• Druck
Eingänge:
• Strom (0/4 bis 20 mA)
• PFM
• Impuls
• Digitaleingänge
!
Hinweis!
Die Anzahl der im Grundgerät enthaltenen Ein- und Ausgänge, Relais und Messumformerspeisungen ist individuell über
maximal drei Einsteckkarten erweiterbar.
Arbeitsweise
Der RMM 621 Pumpenmanager steuert, basierend auf den Eingangsgrößen Durchfluss, Druck, Füllstand oder
einem beliebigen Messeingang, bis zu 3 voneinander unabhängige Pumpenapplikationen mit jeweils maximal
6 Pumpen. Alle Pumpen können individuell nach verschiedenen Kriterien gesteuert werden. Der RMM621
ermöglicht die Fernabfrage von Messwerten (GSM, Festnetz) und Alarmmeldungen über sogenannte Tele-
alarmfunktionen.
Die einzelnen Algorithmen berücksichtigen bis zu 4 digitale Eingänge als Feedbackmeldung der angeschlosse-
nen Pumpen. Durch eine Verbindung der digitalen Ausgänge einer Pumpe mit den digitalen Eingängen des
RMM621 ist eine Auswertung der Pumpenstati möglich. Folgende digitale Signale werden im RMM621
bewertet:
Pumpe ein: Bei einem vorhandenen High-Pegel wird die Pumpe als aktiviert interpretiert.
Pumpe blockiert / Pumpe nicht verfügbar / Pumpe Alarm: Liegt ein High-Pegel am digitalen Eingang
des RMM621 an, dann wird die zugehörige Pumpe so lange bei Einschaltvorgängen nicht mehr berücksichtigt,
bis der Anwender die Pumpe am RMM621 wieder freigibt.
Wurde eine Applikation parametriert und eine Pumpe gibt als Feedback "blockiert" / "nicht verfügbar" /
"Alarm", dann aktiviert der RMM621 eine andere Pumpe, die noch nicht in Betrieb ist.
Summen (Zähler):
• Betriebsvolumen
Ausgänge:
• Strom (0/4 bis 20 mA)
• Impuls
• Digital (passiv)
• Relais
• Messumformerspeisung (MUS) pro Analog bzw. Impuls-
eingang
