Bedienbarkeit

Beleuchtetes LC-Grafik-Display mit Punktmatrix, 128 x 64 Punkte
Das Display zeigt gleichzeitig den aktuellen Messwert und die Temperatur. Damit haben Sie die wich-
tigsten Prozessdaten auf einen Blick. Im Konfigurationsmenü helfen Textinformationen beim Einstel-
len der Geräteparameter.
1
2
3
4
5
6
7

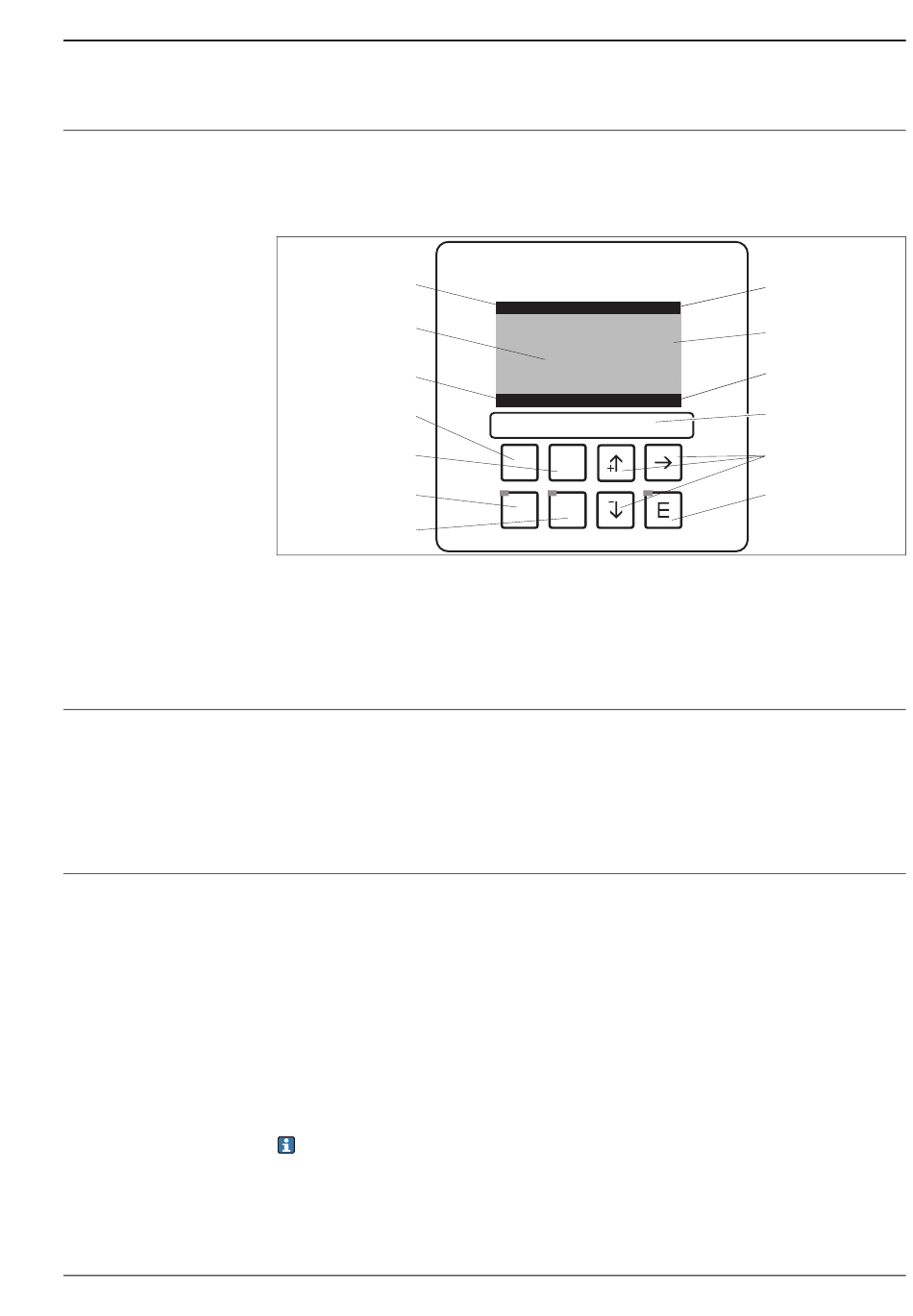

1 Aktuelles Menü
2 Aktueller Parameter
3 Navigationszeile: Pfeiltasten zum Scrollen; "E" zum
Weiterblättern; Hinweis für Abbruch
4 Messmodus-Taste
5 Kalibrier-Taste
6 Diagnosemenü-Taste
7 Parametriermenü-Taste
Es stehen vier Hauptmenüs für die Gerätebedienung zur Verfügung:
• Messen
• Parametrieren
• Kalibrieren
• Diagnose
Dort werden die Untermenüs in Klartext dargestellt und ausgewählte Elemente invers hervorgehoben.
Die Auswahl erfolgt mit den Pfeiltasten, die auch dem Editieren der Zahlenwerte dienen.
Um den Messumformer vor einer unbeabsichtigten oder unerwünschten Veränderung der Konfigura-
tion und der Kalibrierdaten zu schützen, können Funktionen durch vierstellige Zugriffscodes geschützt
werden. Die Freigabe ist abgestuft in:
• Anzeigenebene (ohne Code zugänglich)
Das komplette Menü ist zur Ansicht frei. Die Parametrierung kann nicht verändert werden. Es kann
nicht kalibriert werden. Veränderlich sind in dieser Freigabeebene nur Reglergrößen für neue Pro-
zesse im Menüzweig "DIAG".
• Instandhalterebene (kann durch Instandhaltercode geschützt werden)
Kalibrieren ist mit diesem Code möglich.
Der Menüpunkt Temperaturkompensation kann mit diesem Code bedient werden. Die Werksfunk-
tionen und die internen Daten können angesehen werden.
• Spezialistenebene (kann durch Spezialistencode geschützt werden)
Alle Menüs können verändert werden.
Solange keine Codes definiert sind, sind alle Funktionen frei zugänglich.
Messen Messen HOLD
7.54
pH
ATC
T emperatur 25.0 °C
Wahl [ ¯] Ausfall
MEAS CAL
DIAG PARAM
8 HOLD-Anzeige, falls HOLD aktiv
9 Aktueller Hauptmesswert
10 Anzeige "Ausfall", "Warnung", falls NAMUR-
Kontakte aktiv
11 Beschriftungsfeld
12 Pfeiltasten für Auswahl und Eingabe
13 Enter-Taste
8
9
10
11
12
13
a0004120-de
