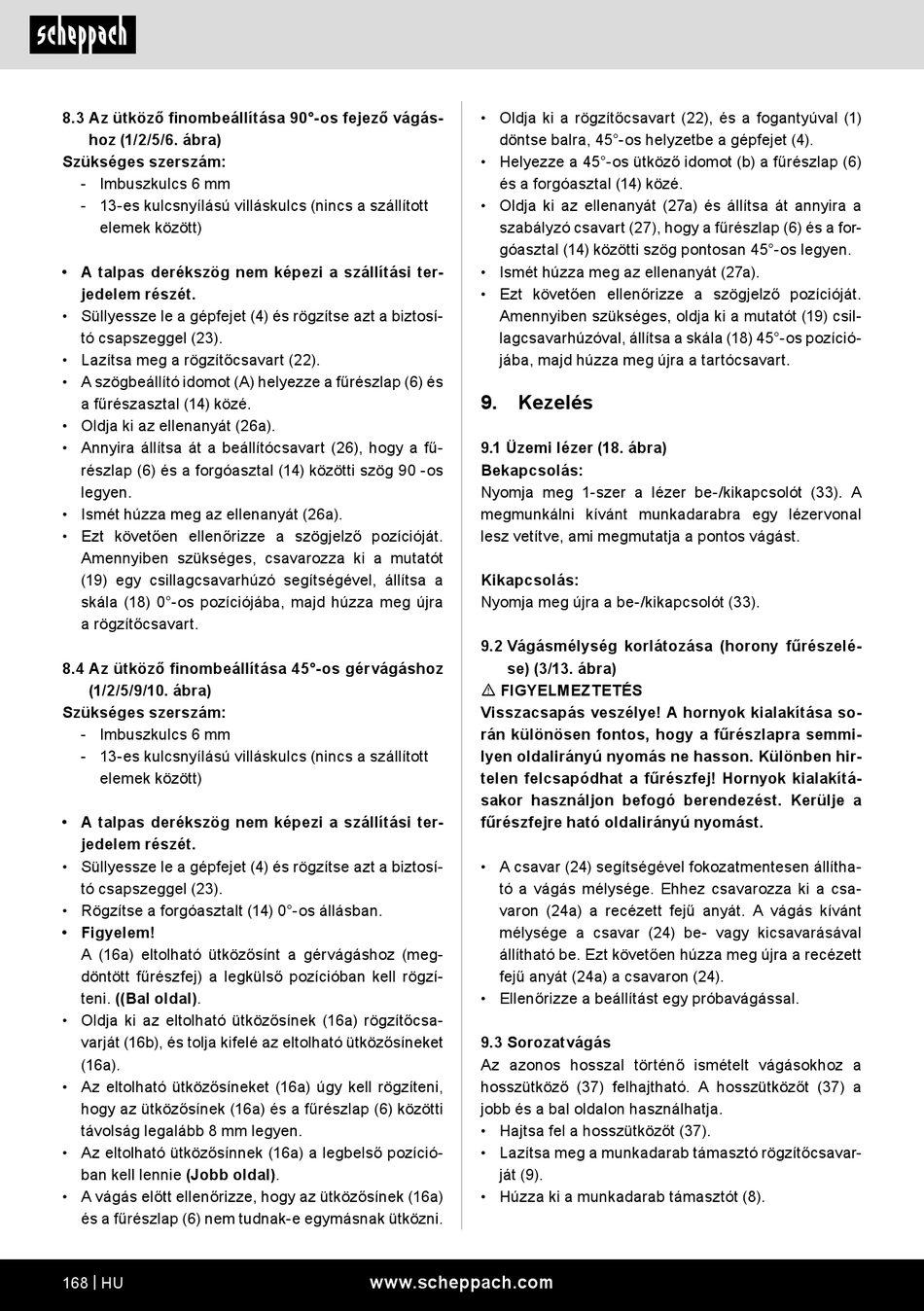

8.3 Az ütköző finombeállítása 90°-os fejező vágás-
hoz (1/2/5/6. ábra)
Szükséges szerszám:
- Imbuszkulcs 6 mm
- 13-es kulcsnyílású villáskulcs (nincs a szállított
elemek között)
• A talpas derékszög nem képezi a szállítási ter-
jedelem részét.
• Süllyessze le a gépfejet (4) és rögzítse azt a biztosí-
tó csapszeggel (23).
• Lazítsa meg a rögzítőcsavart (22).
• A szögbeállító idomot (A) helyezze a fűrészlap (6) és
a fűrészasztal (14) közé.
• Oldja ki az ellenanyát (26a).
• Annyira állítsa át a beállítócsavart (26), hogy a fű-
részlap (6) és a forgóasztal (14) közötti szög 90 -os
legyen.
• Ismét húzza meg az ellenanyát (26a).
• Ezt követően ellenőrizze a szögjelző pozícióját.
Amennyiben szükséges, csavarozza ki a mutatót
(19) egy csillagcsavarhúzó segítségével, állítsa a
skála (18) 0°-os pozíciójába, majd húzza meg újra
a rögzítőcsavart.
8.4 Az ütköző finombeállítása 45°-os gérvágáshoz
(1/2/5/9/10. ábra)
Szükséges szerszám:
- Imbuszkulcs 6 mm
- 13-es kulcsnyílású villáskulcs (nincs a szállított
elemek között)
• A talpas derékszög nem képezi a szállítási ter-
jedelem részét.
• Süllyessze le a gépfejet (4) és rögzítse azt a biztosí-
tó csapszeggel (23).
• Rögzítse a forgóasztalt (14) 0°-os állásban.
• Figyelem!
A (16a) eltolható ütközősínt a gérvágáshoz (meg-
döntött fűrészfej) a legkülső pozícióban kell rögzí-
teni. ((Bal oldal).
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varját (16b), és tolja kifelé az eltolható ütközősíneket
(16a).
• Az eltolható ütközősíneket (16a) úgy kell rögzíteni,
hogy az ütközősínek (16a) és a fűrészlap (6) közötti
távolság legalább 8 mm legyen.
• Az eltolható ütközősínnek (16a) a legbelső pozíció-
ban kell lennie (Jobb oldal).
• A vágás előtt ellenőrizze, hogy az ütközősínek (16a)
és a fűrészlap (6) nem tudnak-e egymásnak ütközni.
168 | HU
• Oldja ki a rögzítőcsavart (22), és a fogantyúval (1)
döntse balra, 45°-os helyzetbe a gépfejet (4).
• Helyezze a 45°-os ütköző idomot (b) a fűrészlap (6)
és a forgóasztal (14) közé.
• Oldja ki az ellenanyát (27a) és állítsa át annyira a
szabályzó csavart (27), hogy a fűrészlap (6) és a for-
góasztal (14) közötti szög pontosan 45°-os legyen.
• Ismét húzza meg az ellenanyát (27a).
• Ezt követően ellenőrizze a szögjelző pozícióját.
Amennyiben szükséges, oldja ki a mutatót (19) csil-
lagcsavarhúzóval, állítsa a skála (18) 45°-os pozíció-
jába, majd húzza meg újra a tartócsavart.
9. Kezelés
9.1 Üzemi lézer (18. ábra)
Bekapcsolás:
Nyomja meg 1-szer a lézer be-/kikapcsolót (33). A
megmunkálni kívánt munkadarabra egy lézervonal
lesz vetítve, ami megmutatja a pontos vágást.
Kikapcsolás:
Nyomja meg újra a be-/kikapcsolót (33).
9.2 Vágásmélység korlátozása (horony fűrészelé-
se) (3/13. ábra)
m FIGYELMEZTETÉS
Visszacsapás veszélye! A hornyok kialakítása so-
rán különösen fontos, hogy a fűrészlapra semmi-
lyen oldalirányú nyomás ne hasson. Különben hir-
telen felcsapódhat a fűrészfej! Hornyok kialakítá-
sakor használjon befogó berendezést. Kerülje a
fűrészfejre ható oldalirányú nyomást.
• A csavar (24) segítségével fokozatmentesen állítha-
tó a vágás mélysége. Ehhez csavarozza ki a csa-
varon (24a) a recézett fejű anyát. A vágás kívánt
mélysége a csavar (24) be- vagy kicsavarásával
állítható be. Ezt követően húzza meg újra a recézett
fejű anyát (24a) a csavaron (24).
• Ellenőrizze a beállítást egy próbavágással.
9.3 Sorozatvágás
Az azonos hosszal történő ismételt vágásokhoz a
hosszütköző (37) felhajtható. A hosszütközőt (37) a
jobb és a bal oldalon használhatja.
• Hajtsa fel a hosszütközőt (37).
• Lazítsa meg a munkadarab támasztó rögzítőcsavar-
ját (9).
• Húzza ki a munkadarab támasztót (8).
