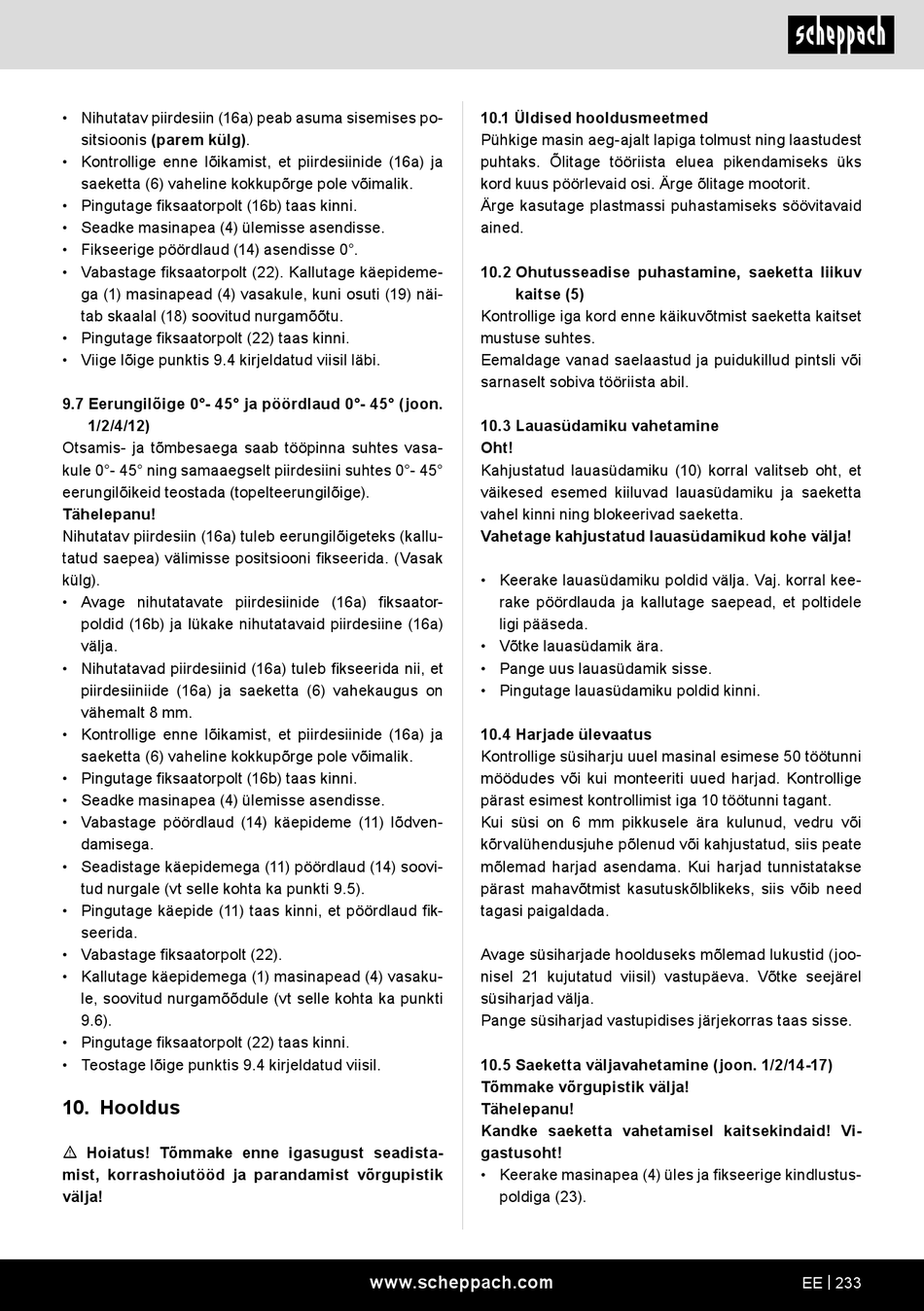

• Nihutatav piirdesiin (16a) peab asuma sisemises po-
sitsioonis (parem külg).
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) ülemisse asendisse.
• Fikseerige pöördlaud (14) asendisse 0°.
• Vabastage fiksaatorpolt (22). Kallutage käepideme-
ga (1) masinapead (4) vasakule, kuni osuti (19) näi-
tab skaalal (18) soovitud nurgamõõtu.
• Pingutage fiksaatorpolt (22) taas kinni.
• Viige lõige punktis 9.4 kirjeldatud viisil läbi.
9.7 Eerungilõige 0°- 45° ja pöördlaud 0°- 45° (joon.
1/2/4/12)
Otsamis- ja tõmbesaega saab tööpinna suhtes vasa-
kule 0°- 45° ning samaaegselt piirdesiini suhtes 0°- 45°
eerungilõikeid teostada (topelteerungilõige).
Tähelepanu!
Nihutatav piirdesiin (16a) tuleb eerungilõigeteks (kallu-
tatud saepea) välimisse positsiooni fikseerida. (Vasak
külg).
• Avage nihutatavate piirdesiinide (16a) fiksaator-
poldid (16b) ja lükake nihutatavaid piirdesiine (16a)
välja.
• Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et
piirdesiiniide (16a) ja saeketta (6) vahekaugus on
vähemalt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) ülemisse asendisse.
• Vabastage pöördlaud (14) käepideme (11) lõdven-
damisega.
• Seadistage käepidemega (11) pöördlaud (14) soovi-
tud nurgale (vt selle kohta ka punkti 9.5).
• Pingutage käepide (11) taas kinni, et pöördlaud fik-
seerida.
• Vabastage fiksaatorpolt (22).
• Kallutage käepidemega (1) masinapead (4) vasaku-
le, soovitud nurgamõõdule (vt selle kohta ka punkti
9.6).
• Pingutage fiksaatorpolt (22) taas kinni.
• Teostage lõige punktis 9.4 kirjeldatud viisil.

10. Hooldus

m Hoiatus! Tõmmake enne igasugust seadista-
mist, korrashoiutööd ja parandamist võrgupistik
välja!
10.1 Üldised hooldusmeetmed
Pühkige masin aeg-ajalt lapiga tolmust ning laastudest
puhtaks. Õlitage tööriista eluea pikendamiseks üks
kord kuus pöörlevaid osi. Ärge õlitage mootorit.
Ärge kasutage plastmassi puhastamiseks söövitavaid
ained.
10.2 Ohutusseadise puhastamine, saeketta liikuv
kaitse (5)
Kontrollige iga kord enne käikuvõtmist saeketta kaitset
mustuse suhtes.
Eemaldage vanad saelaastud ja puidukillud pintsli või
sarnaselt sobiva tööriista abil.
10.3 Lauasüdamiku vahetamine
Oht!
Kahjustatud lauasüdamiku (10) korral valitseb oht, et
väikesed esemed kiiluvad lauasüdamiku ja saeketta
vahel kinni ning blokeerivad saeketta.
Vahetage kahjustatud lauasüdamikud kohe välja!
• Keerake lauasüdamiku poldid välja. Vaj. korral kee-
rake pöördlauda ja kallutage saepead, et poltidele
ligi pääseda.
• Võtke lauasüdamik ära.
• Pange uus lauasüdamik sisse.
• Pingutage lauasüdamiku poldid kinni.
10.4 Harjade ülevaatus
Kontrollige süsiharju uuel masinal esimese 50 töötunni
möödudes või kui monteeriti uued harjad. Kontrollige
pärast esimest kontrollimist iga 10 töötunni tagant.
Kui süsi on 6 mm pikkusele ära kulunud, vedru või
kõrvalühendusjuhe põlenud või kahjustatud, siis peate
mõlemad harjad asendama. Kui harjad tunnistatakse
pärast mahavõtmist kasutuskõlblikeks, siis võib need
tagasi paigaldada.
Avage süsiharjade hoolduseks mõlemad lukustid (joo-
nisel 21 kujutatud viisil) vastupäeva. Võtke seejärel
süsiharjad välja.
Pange süsiharjad vastupidises järjekorras taas sisse.
10.5 Saeketta väljavahetamine (joon. 1/2/14-17)
Tõmmake võrgupistik välja!
Tähelepanu!
Kandke saeketta vahetamisel kaitsekindaid! Vi-
gastusoht!
• Keerake masinapea (4) üles ja fikseerige kindlustus-
poldiga (23).
