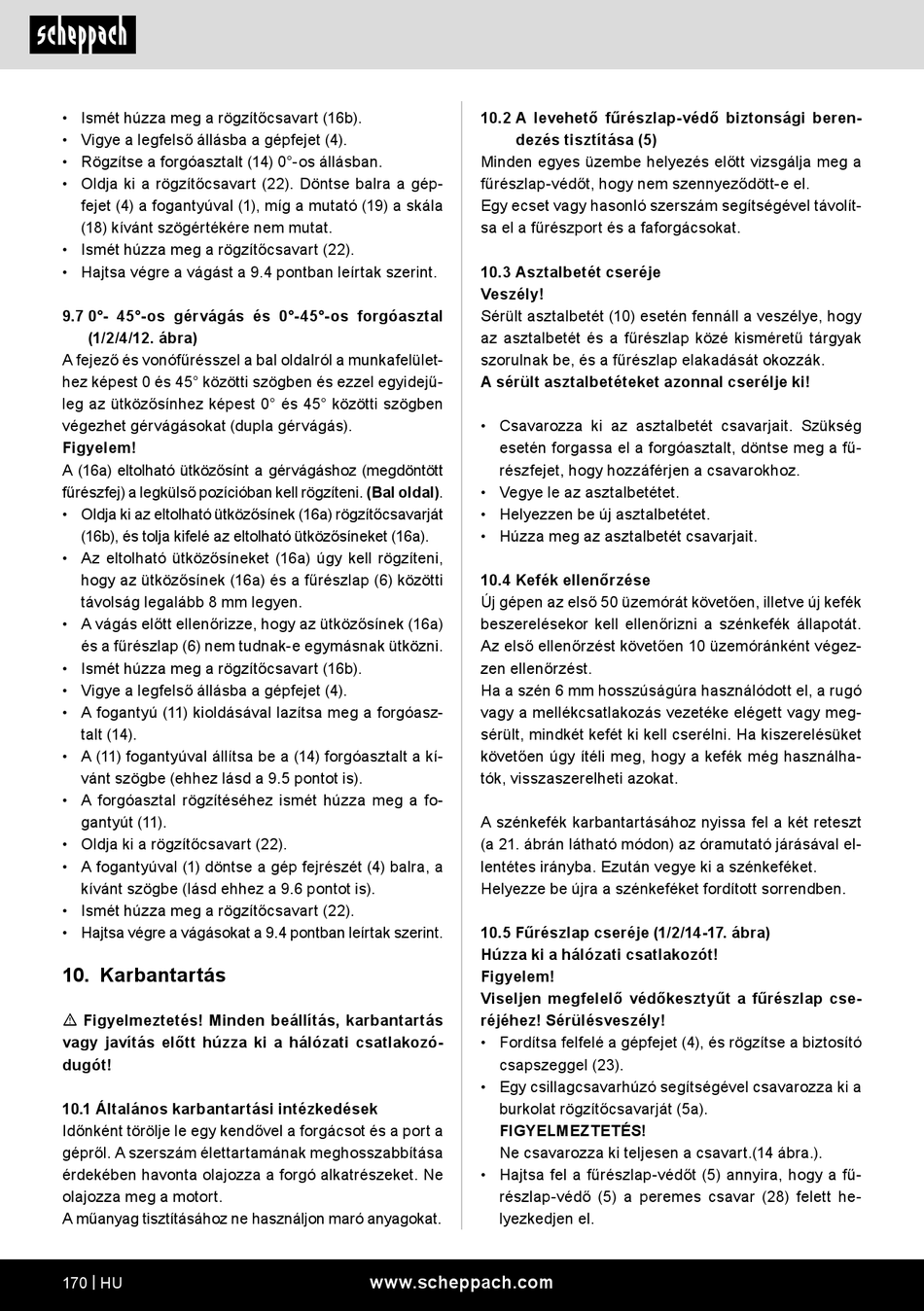

• Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
• Rögzítse a forgóasztalt (14) 0°-os állásban.
• Oldja ki a rögzítőcsavart (22). Döntse balra a gép-
fejet (4) a fogantyúval (1), míg a mutató (19) a skála
(18) kívánt szögértékére nem mutat.
• Ismét húzza meg a rögzítőcsavart (22).
• Hajtsa végre a vágást a 9.4 pontban leírtak szerint.
9.7 0°- 45°-os gérvágás és 0°-45°-os forgóasztal
(1/2/4/12. ábra)
A fejező és vonófűrésszel a bal oldalról a munkafelület-
hez képest 0 és 45° közötti szögben és ezzel egyidejű-
leg az ütközősínhez képest 0° és 45° közötti szögben
végezhet gérvágásokat (dupla gérvágás).
Figyelem!
A (16a) eltolható ütközősínt a gérvágáshoz (megdöntött
fűrészfej) a legkülső pozícióban kell rögzíteni. (Bal oldal).
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsavarját
(16b), és tolja kifelé az eltolható ütközősíneket (16a).
• Az eltolható ütközősíneket (16a) úgy kell rögzíteni,
hogy az ütközősínek (16a) és a fűrészlap (6) közötti
távolság legalább 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősínek (16a)
és a fűrészlap (6) nem tudnak-e egymásnak ütközni.
• Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
• A fogantyú (11) kioldásával lazítsa meg a forgóasz-
talt (14).
• A (11) fogantyúval állítsa be a (14) forgóasztalt a kí-
vánt szögbe (ehhez lásd a 9.5 pontot is).
• A forgóasztal rögzítéséhez ismét húzza meg a fo-
gantyút (11).
• Oldja ki a rögzítőcsavart (22).
• A fogantyúval (1) döntse a gép fejrészét (4) balra, a
kívánt szögbe (lásd ehhez a 9.6 pontot is).
• Ismét húzza meg a rögzítőcsavart (22).
• Hajtsa végre a vágásokat a 9.4 pontban leírtak szerint.
10. Karbantartás
m Figyelmeztetés! Minden beállítás, karbantartás
vagy javítás előtt húzza ki a hálózati csatlakozó-
dugót!
10.1 Általános karbantartási intézkedések
Időnként törölje le egy kendővel a forgácsot és a port a
gépről. A szerszám élettartamának meghosszabbítása
érdekében havonta olajozza a forgó alkatrészeket. Ne
olajozza meg a motort.
A műanyag tisztításához ne használjon maró anyagokat.
170 | HU
10.2 A levehető fűrészlap-védő biztonsági beren-
dezés tisztítása (5)
Minden egyes üzembe helyezés előtt vizsgálja meg a
fűrészlap-védőt, hogy nem szennyeződött-e el.
Egy ecset vagy hasonló szerszám segítségével távolít-
sa el a fűrészport és a faforgácsokat.
10.3 Asztalbetét cseréje
Veszély!
Sérült asztalbetét (10) esetén fennáll a veszélye, hogy
az asztalbetét és a fűrészlap közé kisméretű tárgyak
szorulnak be, és a fűrészlap elakadását okozzák.
A sérült asztalbetéteket azonnal cserélje ki!
• Csavarozza ki az asztalbetét csavarjait. Szükség
esetén forgassa el a forgóasztalt, döntse meg a fű-
részfejet, hogy hozzáférjen a csavarokhoz.
• Vegye le az asztalbetétet.
• Helyezzen be új asztalbetétet.
• Húzza meg az asztalbetét csavarjait.
10.4 Kefék ellenőrzése
Új gépen az első 50 üzemórát követően, illetve új kefék
beszerelésekor kell ellenőrizni a szénkefék állapotát.
Az első ellenőrzést követően 10 üzemóránként végez-
zen ellenőrzést.
Ha a szén 6 mm hosszúságúra használódott el, a rugó
vagy a mellékcsatlakozás vezetéke elégett vagy meg-
sérült, mindkét kefét ki kell cserélni. Ha kiszerelésüket
követően úgy ítéli meg, hogy a kefék még használha-
tók, visszaszerelheti azokat.
A szénkefék karbantartásához nyissa fel a két reteszt
(a 21. ábrán látható módon) az óramutató járásával el-
lentétes irányba. Ezután vegye ki a szénkeféket.
Helyezze be újra a szénkeféket fordított sorrendben.
10.5 Fűrészlap cseréje (1/2/14-17. ábra)
Húzza ki a hálózati csatlakozót!
Figyelem!
Viseljen megfelelő védőkesztyűt a fűrészlap cse-
réjéhez! Sérülésveszély!
• Fordítsa felfelé a gépfejet (4), és rögzítse a biztosító
csapszeggel (23).
• Egy csillagcsavarhúzó segítségével csavarozza ki a
burkolat rögzítőcsavarját (5a).
FIGYELMEZTETÉS!
Ne csavarozza ki teljesen a csavart.(14 ábra.).
• Hajtsa fel a fűrészlap-védőt (5) annyira, hogy a fű-
részlap-védő (5) a peremes csavar (28) felett he-
lyezkedjen el.
