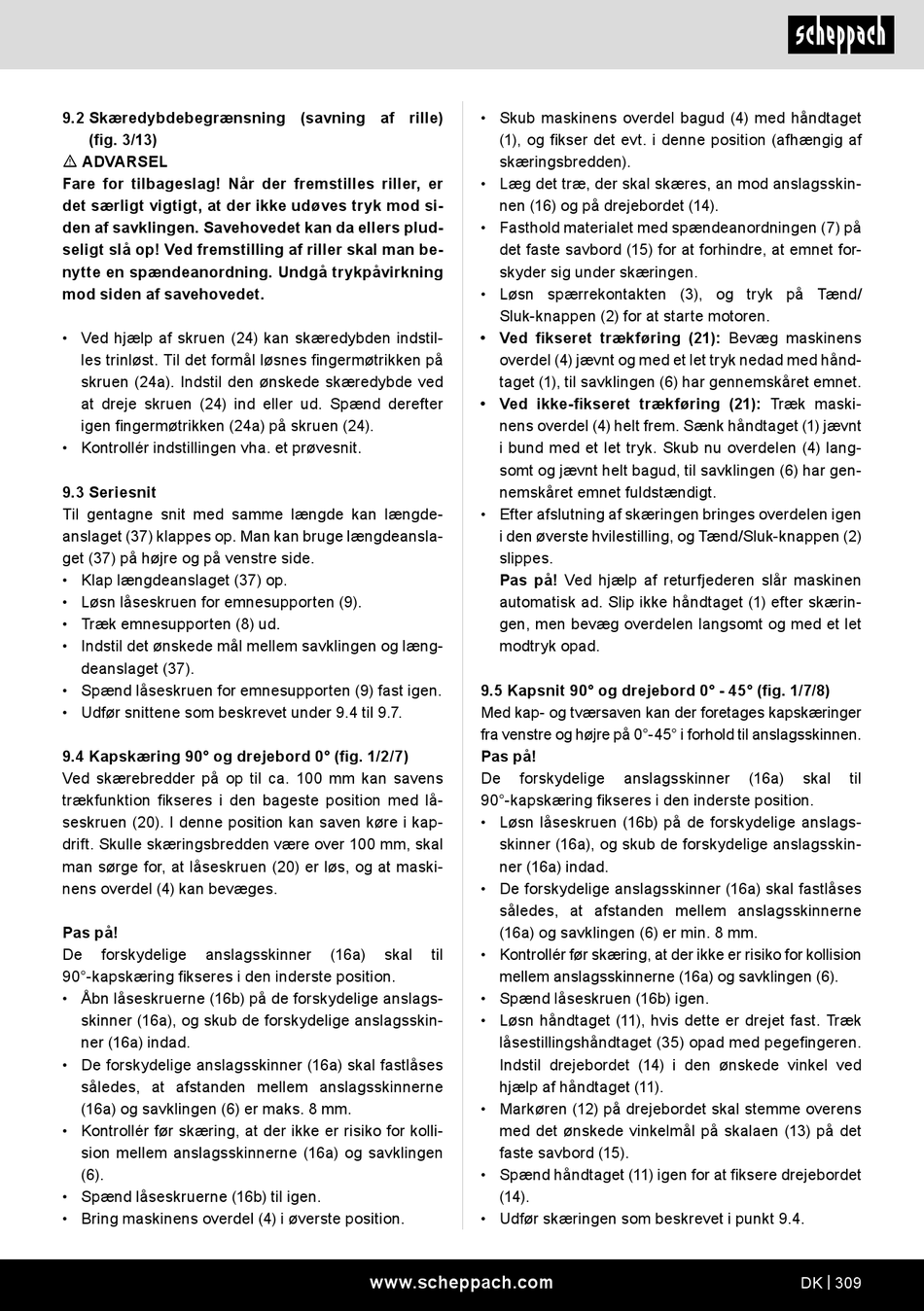

Scheppach HM216SPX Original Bedienungsanleitung Seite 309

9.2 Skæredybdebegrænsning (savning af rille)
(fig. 3/13)
m ADVARSEL
Fare for tilbageslag! Når der fremstilles riller, er
det særligt vigtigt, at der ikke udøves tryk mod si-
den af savklingen. Savehovedet kan da ellers plud-
seligt slå op! Ved fremstilling af riller skal man be-
nytte en spændeanordning. Undgå trykpåvirkning
mod siden af savehovedet.
• Ved hjælp af skruen (24) kan skæredybden indstil-
les trinløst. Til det formål løsnes fingermøtrikken på
skruen (24a). Indstil den ønskede skæredybde ved
at dreje skruen (24) ind eller ud. Spænd derefter
igen fingermøtrikken (24a) på skruen (24).
• Kontrollér indstillingen vha. et prøvesnit.
9.3 Seriesnit
Til gentagne snit med samme længde kan længde-
anslaget (37) klappes op. Man kan bruge længdeansla-
get (37) på højre og på venstre side.
• Klap længdeanslaget (37) op.
• Løsn låseskruen for emnesupporten (9).
• Træk emnesupporten (8) ud.
• Indstil det ønskede mål mellem savklingen og læng-
deanslaget (37).
• Spænd låseskruen for emnesupporten (9) fast igen.
• Udfør snittene som beskrevet under 9.4 til 9.7.
9.4 Kapskæring 90° og drejebord 0° (fig. 1/2/7)
Ved skærebredder på op til ca. 100 mm kan savens
trækfunktion fikseres i den bageste position med lå-
seskruen (20). I denne position kan saven køre i kap-
drift. Skulle skæringsbredden være over 100 mm, skal
man sørge for, at låseskruen (20) er løs, og at maski-
nens overdel (4) kan bevæges.
Pas på!
De forskydelige anslagsskinner
90°-kapskæring fikseres i den inderste position.
• Åbn låseskruerne (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) indad.
• De forskydelige anslagsskinner (16a) skal fastlåses
således, at afstanden mellem anslagsskinnerne
(16a) og savklingen (6) er maks. 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kolli-
sion mellem anslagsskinnerne (16a) og savklingen
(6).
• Spænd låseskruerne (16b) til igen.
• Bring maskinens overdel (4) i øverste position.
• Skub maskinens overdel bagud (4) med håndtaget
(1), og fikser det evt. i denne position (afhængig af
skæringsbredden).
• Læg det træ, der skal skæres, an mod anslagsskin-
nen (16) og på drejebordet (14).
• Fasthold materialet med spændeanordningen (7) på
det faste savbord (15) for at forhindre, at emnet for-
skyder sig under skæringen.
• Løsn spærrekontakten (3), og tryk på Tænd/
Sluk-knappen (2) for at starte motoren.
• Ved fikseret trækføring (21): Bevæg maskinens
overdel (4) jævnt og med et let tryk nedad med hånd-
taget (1), til savklingen (6) har gennemskåret emnet.
• Ved ikke-fikseret trækføring (21): Træk maski-
nens overdel (4) helt frem. Sænk håndtaget (1) jævnt
i bund med et let tryk. Skub nu overdelen (4) lang-
somt og jævnt helt bagud, til savklingen (6) har gen-
nemskåret emnet fuldstændigt.
• Efter afslutning af skæringen bringes overdelen igen
i den øverste hvilestilling, og Tænd/Sluk-knappen (2)
slippes.
Pas på! Ved hjælp af returfjederen slår maskinen
automatisk ad. Slip ikke håndtaget (1) efter skærin-
gen, men bevæg overdelen langsomt og med et let
modtryk opad.
9.5 Kapsnit 90° og drejebord 0° - 45° (fig. 1/7/8)
Med kap- og tværsaven kan der foretages kapskæringer
fra venstre og højre på 0°-45° i forhold til anslagsskinnen.
Pas på!
De
90°-kapskæring fikseres i den inderste position.
• Løsn låseskruen (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) indad.
• De forskydelige anslagsskinner (16a) skal fastlåses
således, at afstanden mellem anslagsskinnerne
(16a) og savklingen (6) er min. 8 mm.
(16a) skal til • Kontrollér før skæring, at der ikke er risiko for kollision
mellem anslagsskinnerne (16a) og savklingen (6).
• Spænd låseskruen (16b) igen.
• Løsn håndtaget (11), hvis dette er drejet fast. Træk
låsestillingshåndtaget (35) opad med pegefingeren.
Indstil drejebordet (14) i den ønskede vinkel ved
hjælp af håndtaget (11).
• Markøren (12) på drejebordet skal stemme overens
med det ønskede vinkelmål på skalaen (13) på det
faste savbord (15).
• Spænd håndtaget (11) igen for at fiksere drejebordet
(14).
• Udfør skæringen som beskrevet i punkt 9.4.
