Collegamento ad un PC con interfaccia RS‐232
mediante il Convertitore di interfaccia HBM
Porta COM del PC
TxD
RxD
RxD
TxD
GND
GND
Spina D‐Sub a 9
poli (PC)
Polo
2 = RxD
3 = TxD
5 = GND
Fig. 6.2

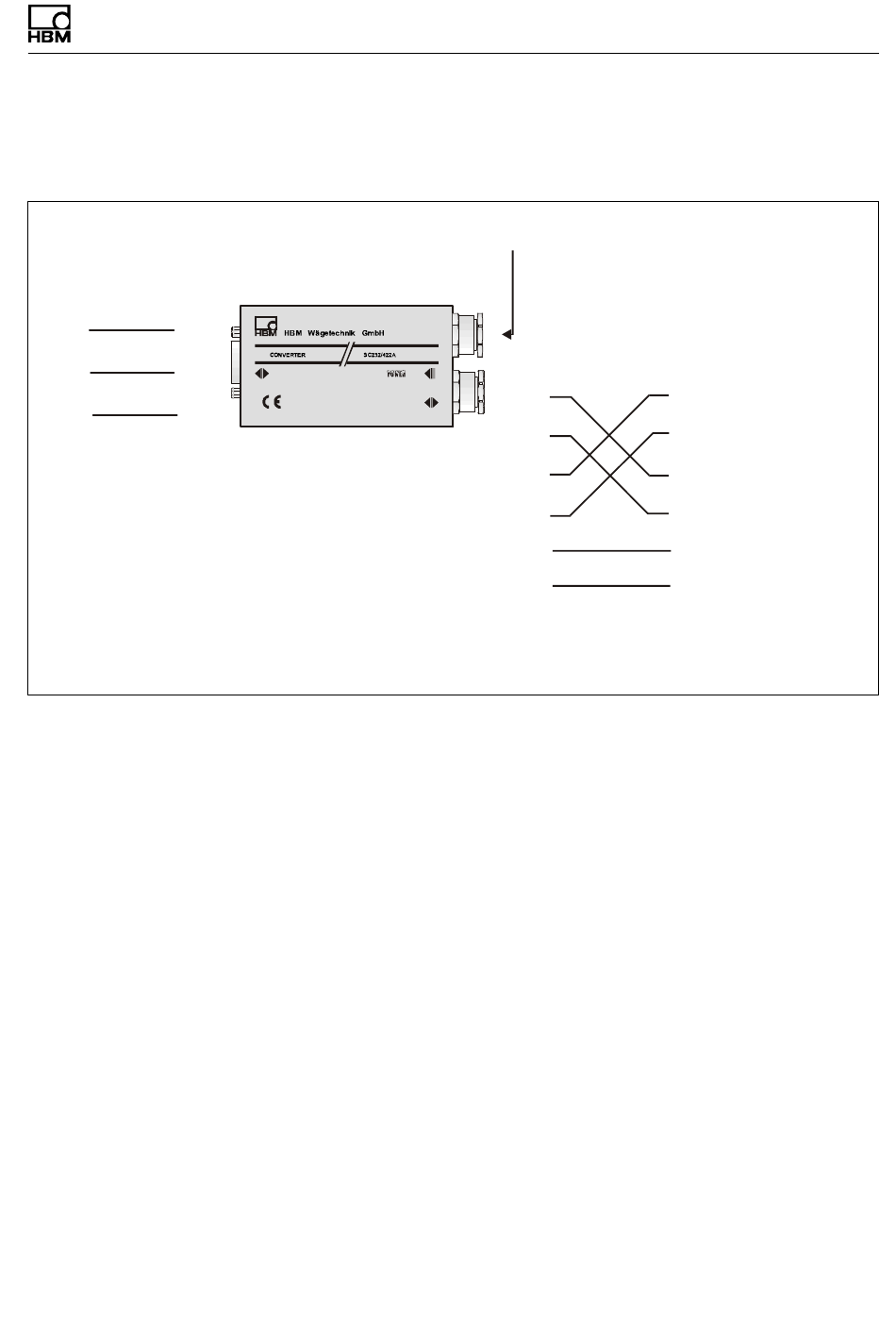

Collegamento del PC mediante il Convertitore di interfaccia della HBM
6.3
Collegamento dell'interfaccia CANopen
L'interfaccia soddisfa la norma CANopen‐Standard DS301. L'indirizzo presunto
della cella di carico è 63.
6.4
Collegamento dell'interfaccia DeviceNet
L'interfaccia soddisfa le Specifiche DeviceNet, Edizione 2.0 ODVA. L'indirizzo
presunto della cella di carico è 63.
6.5
Collegamento dell'interfaccia Diagnostica
Con quest'interfaccia si possono leggere i valori memorizzati in tempo reale
dalla funzione di diagnosi. L'indirizzo presunto della cella di carico è 31, il Bau
drate è impostato fisso su 38600 Baud.
FIT®5A
Convertitore di
interfaccia
RS‐232 - RS‐485
RS‐232
8...30 V
RS‐485
2 / 4 fili
Presa D‐Sub a 9 poli
(Convertitore)
Polo
2 = TxD
3 = RxD
5 = GND
A3916-2.0 HBM: public
: 10 ... 30 V
U
B
DC
Bus RS‐485
TA
TB
RA
RB
GND
Uv
Designazioni equivalenti:
TA = T-
TB = T+
RA = R-
RB = R+
Interfacce
FIT5A
TA (bu-blu)
TB (bk-nero)
RA (gn-verde)
RB (gy-grigio)
GND
(wh-bianco)
U
(rd-rosso, 10 ... 30 V
v
