+5 V
500 Ω
500 Ω
TxD on/off RxD
PC = Master

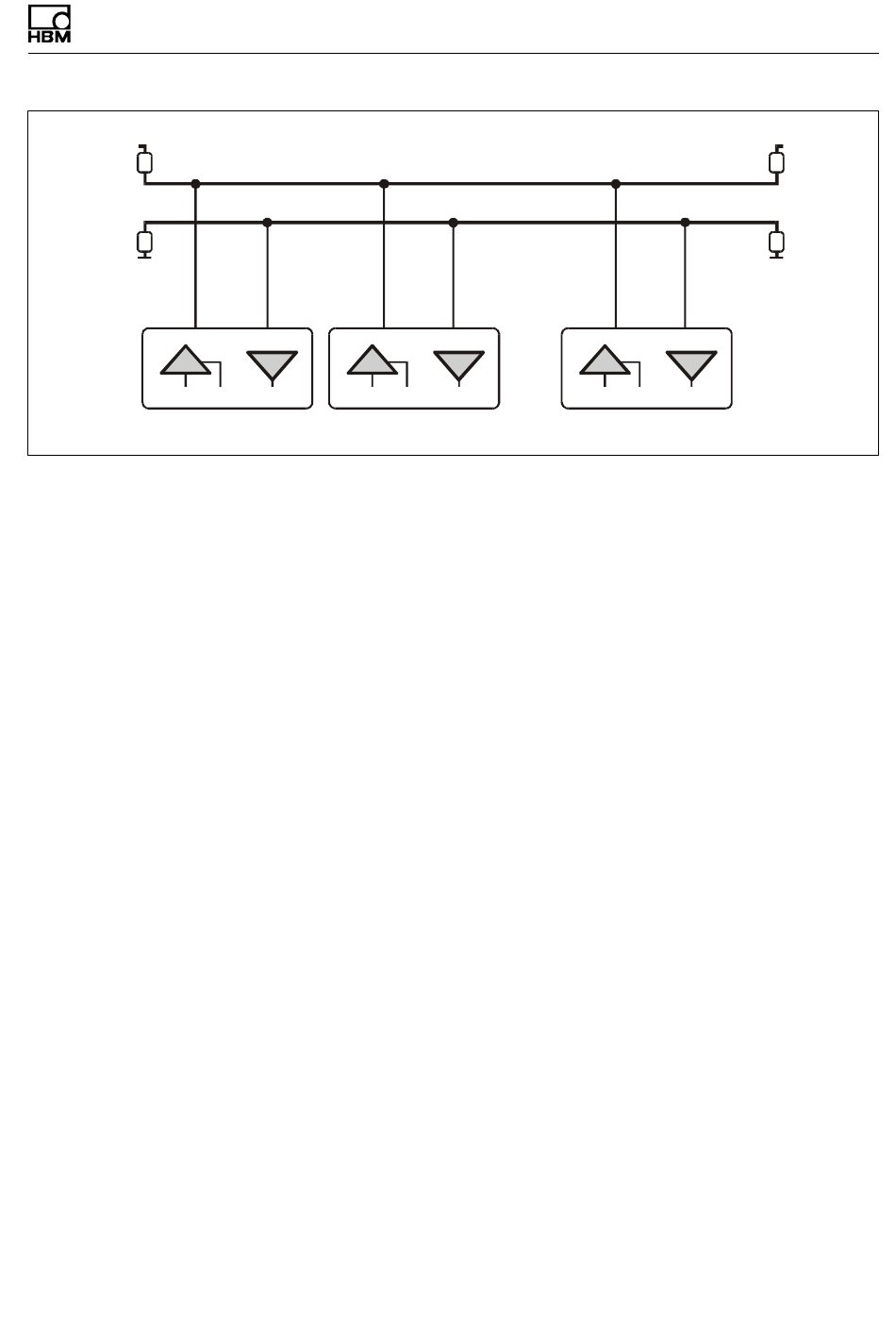

Abb. 6.3 Diagnose‐Schnittstelle anschließen
FIT®5A
T/RB
T/RA
TxD on/off RxD
FIT5A_1 = Slave 01
A3916-2.0 HBM: public
...
TxD on/off RxD
FIT5A_31 = Slave 31
Schnittstellen
+5 V
500 Ω
500 Ω
