6.2
Raccordement à un PC avec interface RS‐232 via le
convertisseur d'interface HBM
Port COM PC
TxD
RxD
RxD
TxD
GND
GND
Connecteur
SUB-D 9 pôles
(PC)
Broche
2 = RxD
3 = TxD
5 = GND

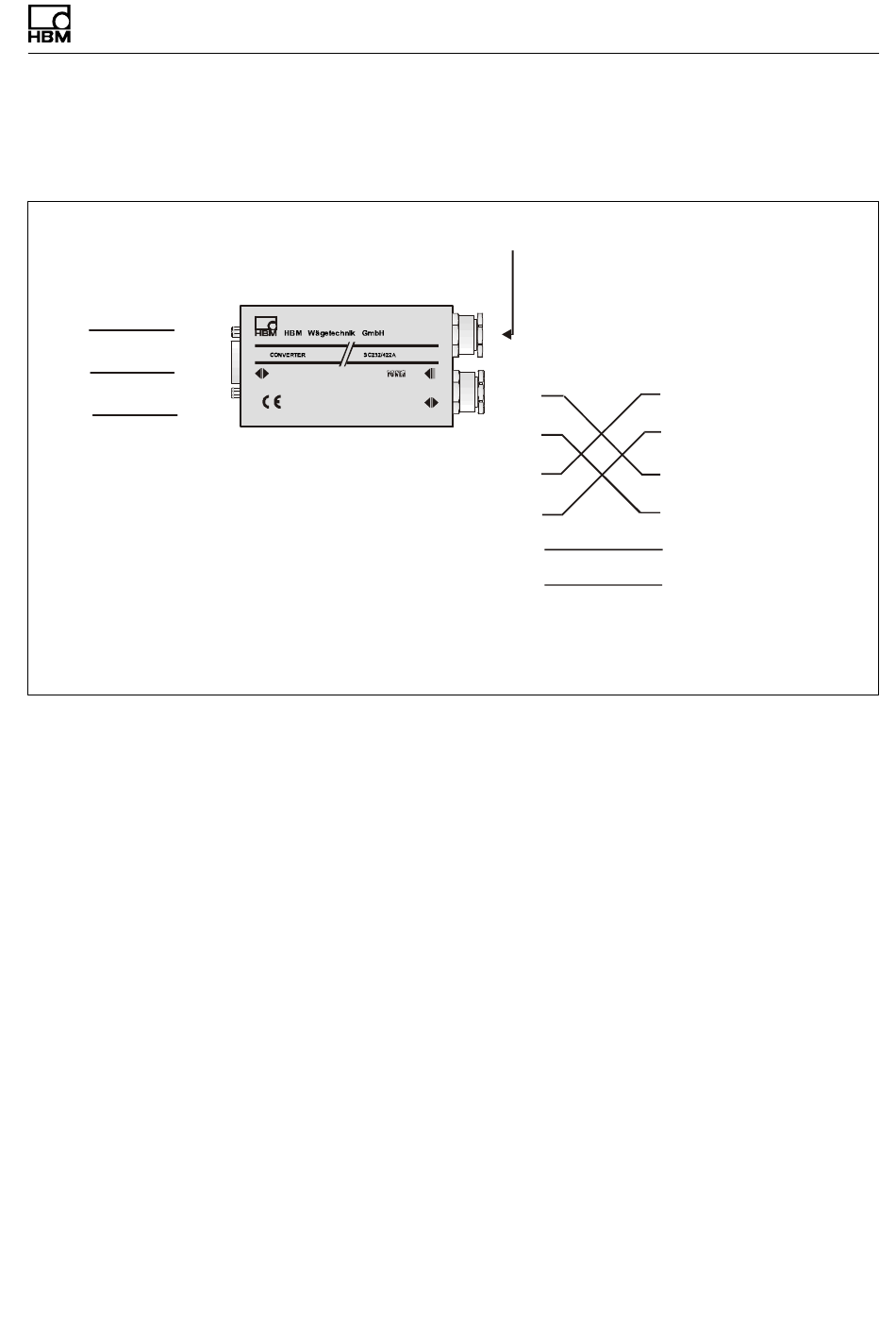

Fig. 6.2
Raccordement à un PC via le convertisseur d'interface de HBM
6.3
Raccordement à l'interface CANopen
L'interface a été conçue conformément à la norme CANopen DS301. À la li
vraison, l'adresse du peson est 63.
6.4
Raccordement à l'interface DeviceNet
Cette interface a été conçue conformément à la spécification DeviceNet,
version 2.0 ODVA. À la livraison, l'adresse du peson est 63.
6.5
Raccordement de l'interface de diagnostic
Cette interface permet de lire les valeurs en temps réel enregistrées par la
fonction de diagnostic. À la livraison, l'adresse du peson est 31 et le débit en
bauds est réglé de manière fixe sur 38 600 Bd.
FIT®5A
Convertisseur d'interface
RS‐232 - RS‐485
RS‐232
8...30V
RS‐485
2/4‐wire
Embase SUB-D 9 pôles
(convertisseur)
Broche
2 = TxD
3 = RxD
5 = GND
A3916-2.0 HBM: public
: 10 ... 30 V
U
B
C.C.
Bus RS‐485
TA
TB
RA
RB
GND
Uv
Désignations équivalentes :
TA = T-
TB = T+
RA = R-
RB = R+
Interfaces
FIT5A
TA (bleu)
TB (noir)
RA (vert)
RB (gris)
GND
(blanc)
U
(rouge, 10 ... 30 V
v
C.C.
)
15
