Montage

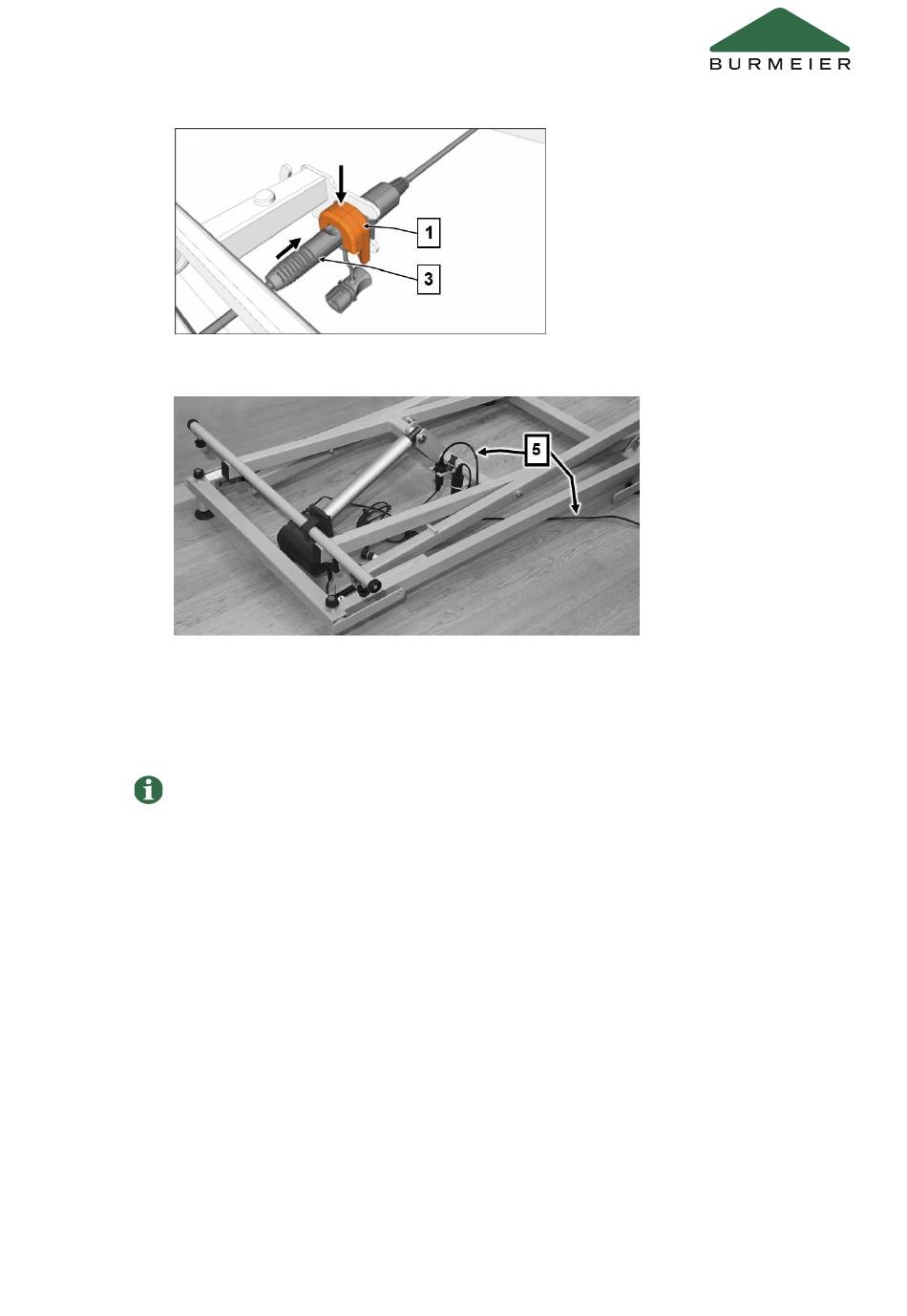

6. Verlegen Sie das Kabel des Schaltnetzteiles sicher (unterhalb der Längsstreben des
Untergestells) im Bettumbau [5].
7. Stecken Sie den Netzstecker des Schaltnetzteils in eine Steckdose.
3.3.2 Liegeflächenrahmen an das Untergestell montieren
Werkseitig sind bereits zwei Halteböcke an der kopfseitigen Hälfte des Liegeflächenrah-
mens befestigt. Die Halteböcke für die rechte und die linke Seite des Lattenrostes unter-
scheiden sich und dürfen nicht vertauscht werden.
Zunächst wird die kopfseitige Hälfte des Liegeflächenrahmens an das Untergestell montiert.
1. Entfernen Sie den rechten Haltebock [1] von der kopfseitigen Hälfte des Liegeflächen-
rahmens.
2. Stecken Sie den Rohrstutzen des abgenommenen Haltebocks in das eine offene Ende
des V-Rohres [4].
Teil B: Betreiber und Fachpersonal
• Lösen Sie zu diesem Zweck die Rändelschraube [2], und nehmen Sie den Halte-
bock ab.
• Achtung! Belassen Sie den linken Haltebock [3] in festgeschraubtem Zustand an
seinem Platz!
• Das V-Rohr ist innen gefettet. Wenn Sie den Haltebock versehentlich wieder he-
rausziehen, wischen Sie das Fett nicht ab! Fahren Sie das Untergestell mit dem
Handschalter nach oben.
