5 Wartung
Die Anweisungen sorgfältig studieren. Die Positionsnummern beziehen sich auf den Abschnitt über Ersatzteilliste und
Wartungseinbausätze. Abfall ist ordnungsgemäß zu entsorgen.
NC = federschließend.
NO = federöffnend.
5.10 Änderung der pneumatischen Bewegung an einem voll-wartungsfähigen Stellantrieb
(NC/NO)
Versuchen Sie NICHT, den Stellantrieb aufzuschneiden, wenn der Stellantrieb mit einer Gefahrenwarnung versehen ist.
Siehe auch Abschnitt .
!
kg
DO NOT DISASSEMBLE
Versuchen Sie NICHT den Stellantrieb zu demontieren, da
von der unter Last stehenden Feder Gefahr ausgeht!
Vor der Demontage prüfen, dass der Stellantrieb nicht mit einer Warnung gekennzeichnet wurde.

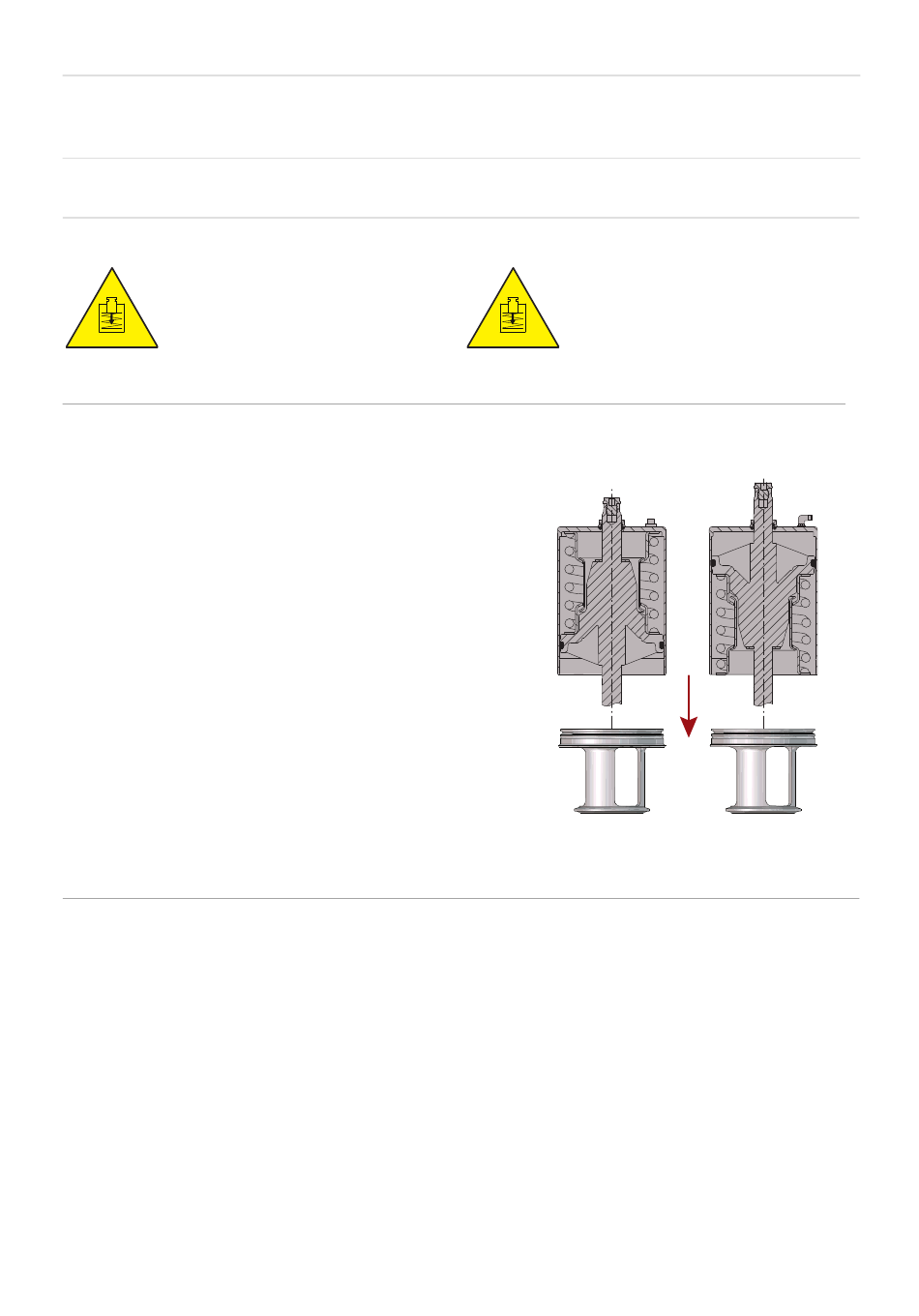

1. Zylinder drehen.
2. Sicherungsdraht entfernen und Zylinder abziehen.
3. Kolben und Federbaugruppe umdrehen.
4. Adapter, Druckluftarmatur und Ventilkegel am gegenüberliegenden
Ende montieren.
5. In umgekehrter Reihenfolge (3 bis 1) wieder zusammenbauen.
A. = Pneumatische Bewegung - aufwärts (NC)
B. = Pneumatische Bewegung - abwärts (NO)
40
!
kg
SPRING UNDER LOAD
Versuchen Sie NICHT, den Stellantrieb aufzuschneiden, da
von der unter Last stehenden Feder Gefahr ausgeht!
A
2404-0122
B
