Die Anweisungen sorgfältig studieren.
Das Ventil wird in zerlegtem Zustand geliefert, um die Schweißarbeiten zu erleichtern.
Die Positionsnummern beziehen sich auf den Abschnitt über Ersatzteilliste und Wartungseinbausätze.
Nach dem Schweißen ist das Ventil auf ruckfreie Funktion zu überprüfen.

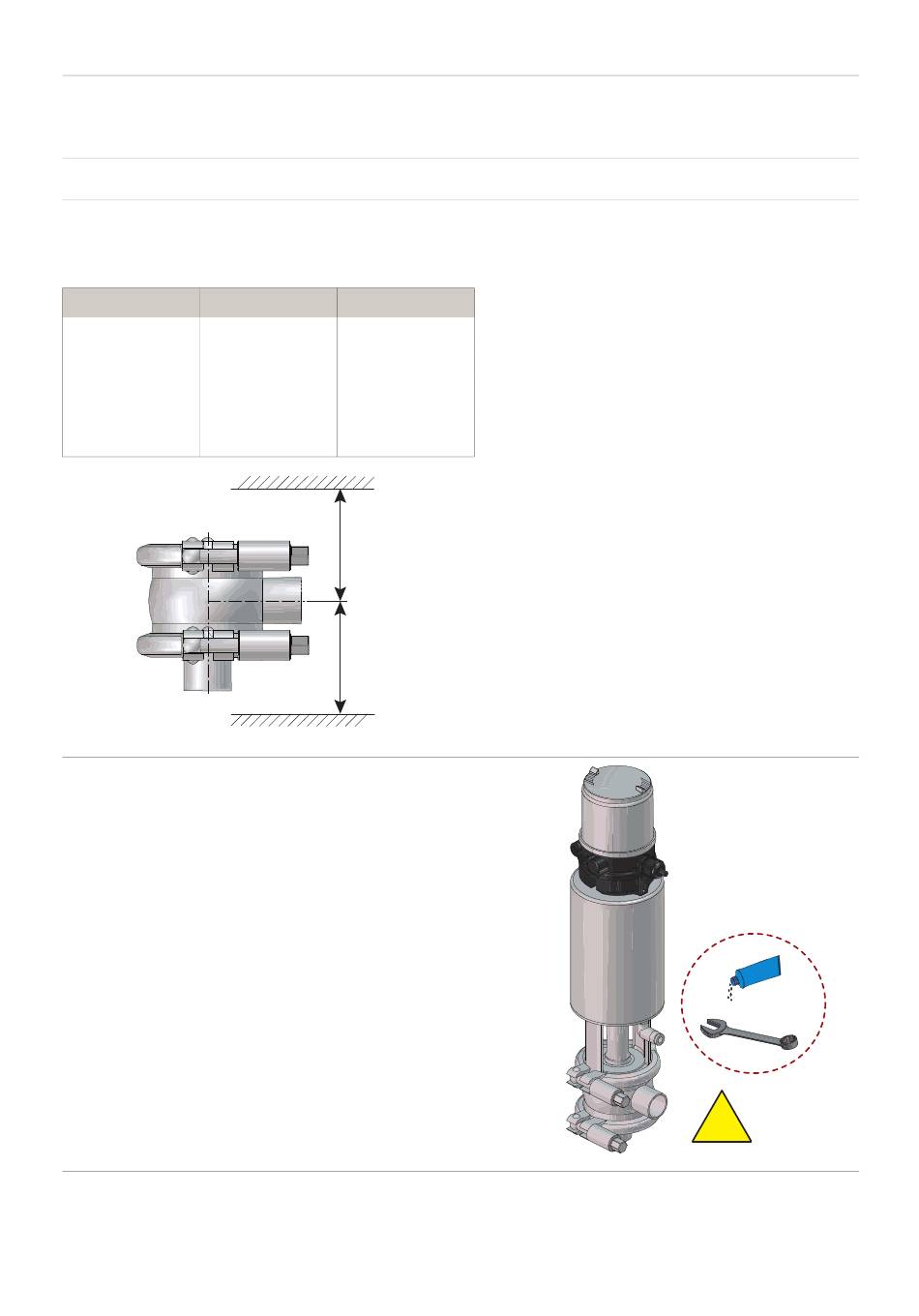

3.3 Schweißverbindung
Schritt 1
Ventile mit mehr als einem Ventilgehäuse immer so einbauen,
dass die Dichtungen zwischen den Ventilgehäusen ersetzt werden
können. Nur ein Ventilgehäuse mit dem System verschweißen.
Ventilgröße
DN25/25 mm
DN40/38 mm
DN50/51 mm
DN65 63,5 mm
DN80 76 mm
DN100/101,6 mm
2404-0099
Schritt 2
Die Ventilmontage erfolgt gemäß den Schritten in Kapitel 5.4
Zusammenbau des Ventils
Insbesondere die Warnhinweise beachten!
A (mm) B (mm)
* 630
* 700
* 750
* 740
* 800
* 790
*
B
*
A
*A = Abhängig von Gehäusekombination und Auslegung der
Rohrleitungen.
*B = B (einschl. oberer Einheit).
2404-0100
3 Einbau
!
15
