5 Wartung
Die Anweisungen sorgfältig studieren. Die Positionsnummern beziehen sich auf den Abschnitt über Ersatzteilliste und
Wartungseinbausätze. Abfall ist ordnungsgemäß zu entsorgen.
NC = federschließend.
NO = federöffnend.

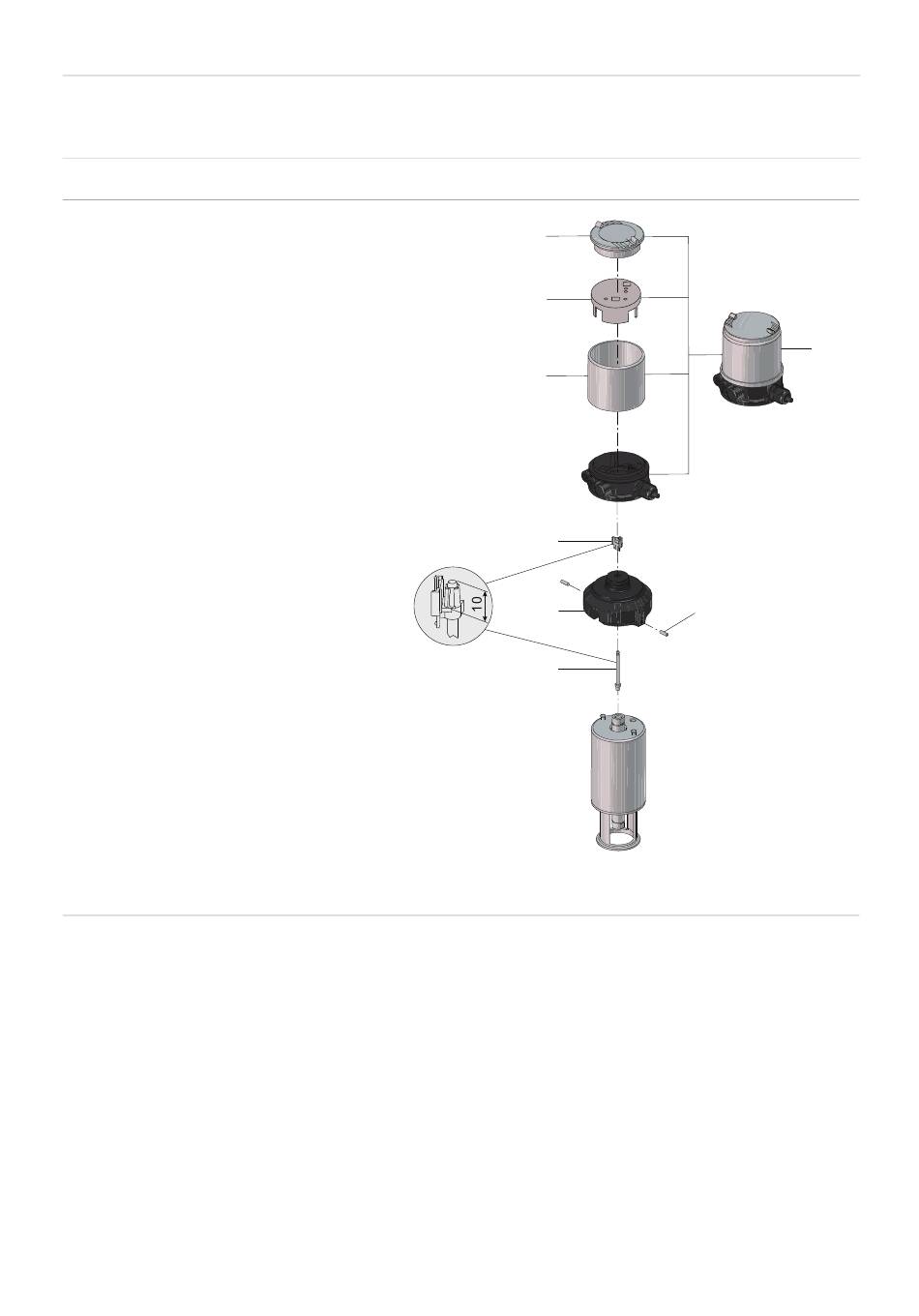

5.5 Montageanweisungen für Stellungsregler
1. Die Anzeigewelle (79) oben an der Stellantriebwelle
(5) anbringen.
2. Adapter (82) oben am Stellantrieb anbringen.
3. Adapter durch kreuzweises Anziehen der Schrauben
(81) befestigen.
4. Die Sensorspitze (85) oben an der Anzeigewelle (79)
befestigen.
5. Den Deckel (a) und obere Abdeckung (b) vom
Stellungsregler (77.1/77.2) entfernen.
6. Dichtungen leicht mit KlüberParaliq GTE 703
schmieren, bevor die Montage der anderen Teile
erfolgt.
7. Sensorspitze (85) in der Führungsschiene
innerhalb des Positionierers zentrieren, wenn die
Positioniereinheit (77.1./77.2) über dem Adapter
abgesenkt wird.
8. Die Schrauben über Kreuz anziehen, um den
Stellungsregler (77.1/77.2) zu befestigen.
9. Stellantrieb in obere Position bringen (ggf. mit Luft).
10. Elektrische Anschlüsse gemäß "Schnellstartan-
leitung" verbinden.
11. Deckel (c) und obere Abdeckung (a) wieder
anbringen.
12. Stellantrieb am Ventil befestigen und Einstellungen
gemäß "Schnellstartanleitung" vornehmen.
