Die Anweisungen sorgfältig studieren. Die Positionsnummern beziehen sich auf den Abschnitt über Ersatzteilliste und
Wartungseinbausätze. Abfall ist ordnungsgemäß zu entsorgen.
NC = federschließend.
NO = federöffnend.
5.8 Zusammenbau des optionalen wartungsfähigen Stellantriebs
Versuchen Sie NICHT, den Stellantrieb aufzuschneiden, wenn der Stellantrieb mit einer Gefahrenwarnung versehen ist.
Siehe auch Abschnitt
!
kg
DO NOT DISASSEMBLE
Versuchen Sie NICHT den Stellantrieb zu demontieren, da
von der unter Last stehenden Feder Gefahr ausgeht!
Vor der Demontage prüfen, dass der Stellantrieb nicht mit einer Warnung gekennzeichnet wurde.

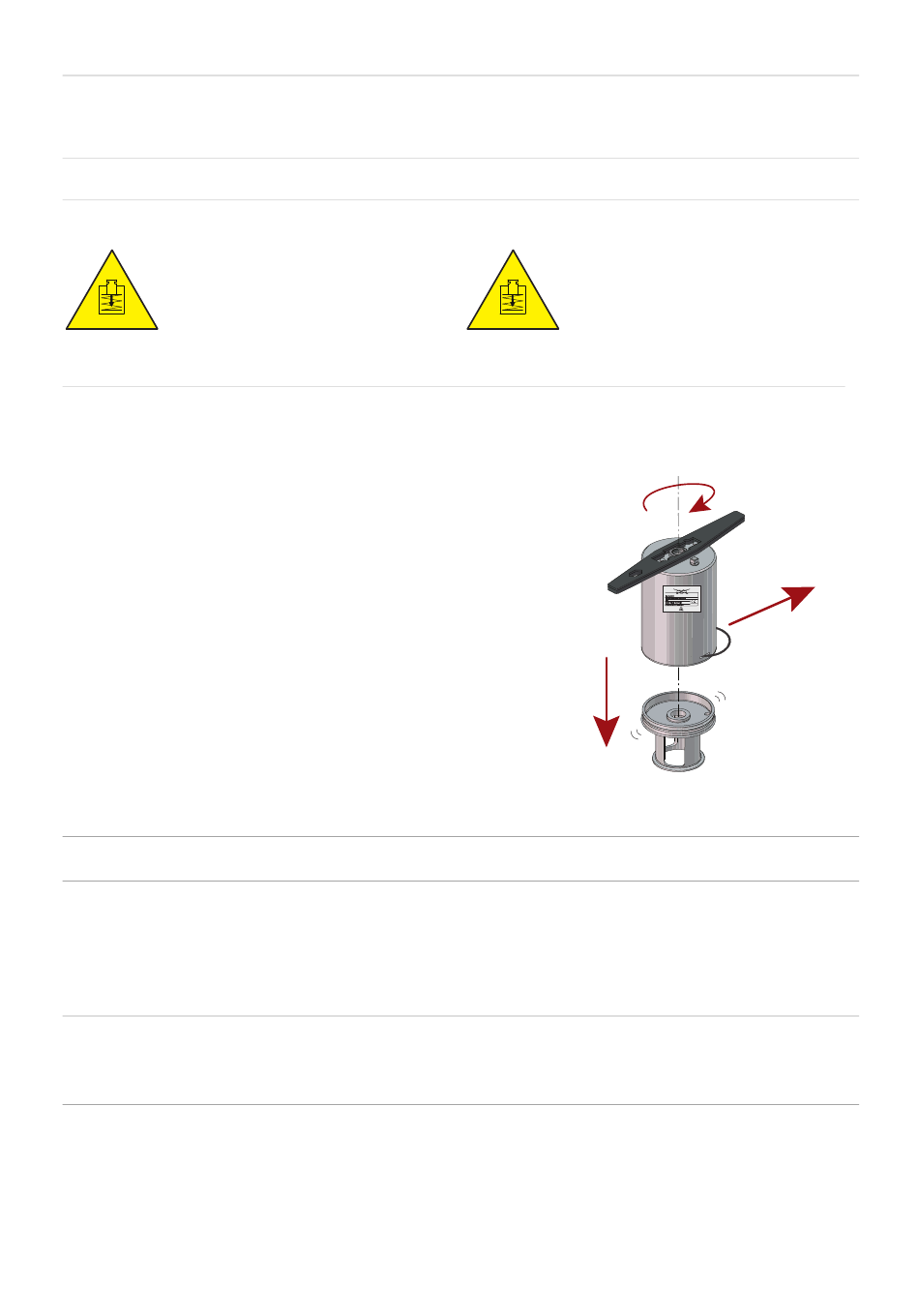

1. Zylinder drehen.
2. Sicherungsdraht entfernen und Zylinder abziehen.
3. Obere und untere Buchsen entfernen.
4. Kolben samt O-Ringen und Federpaket abnehmen.
5.9 Montieren eines voll-wartungsfähigen Stellantriebs
Je nach Typ des Stellantriebs wählen Sie Schritt 1 oder Schritt 2.
Schritt 1
Umgekehrte Reihenfolge von
Muttern mit Drehmoment von 17 Nm anziehen.
O-Ringe (3, 7, 11) vor dem Anbringen mit Molykote Longterm 2 plus schmieren.
Buchse mit Drehmoment von 10 Nm festziehen. Nicht zu fest anziehen. Siehe auch .
Schritt 2
Umgekehrte Reihenfolge von
Schmieren der O-Ringe (3, 7, 11) mit Molykote Longterm 2 plus vor dem Einsetzen.
Buchsen mit einem Drehmoment = 10 Nm festziehen und darauf achten, sie nicht zu fest anzuziehen. Siehe auch .
!
kg
SPRING UNDER LOAD
Versuchen Sie NICHT, den Stellantrieb aufzuschneiden, da
von der unter Last stehenden Feder Gefahr ausgeht!
Zylinder mit Wartungswerkzeug drehen.
5 Wartung
2404-0121
39
