Zusammenbau Des Ventils - Alfa Laval Unique Rv-St Bedienungshandbuch

Die Anweisungen sorgfältig studieren. Die Positionsnummern beziehen sich auf den Abschnitt über Ersatzteilliste und
Wartungseinbausätze. Abfall ist ordnungsgemäß zu entsorgen.
NC = federschließend.
NO = federöffnend.
Zeichnung 1
A
B
2404-0115

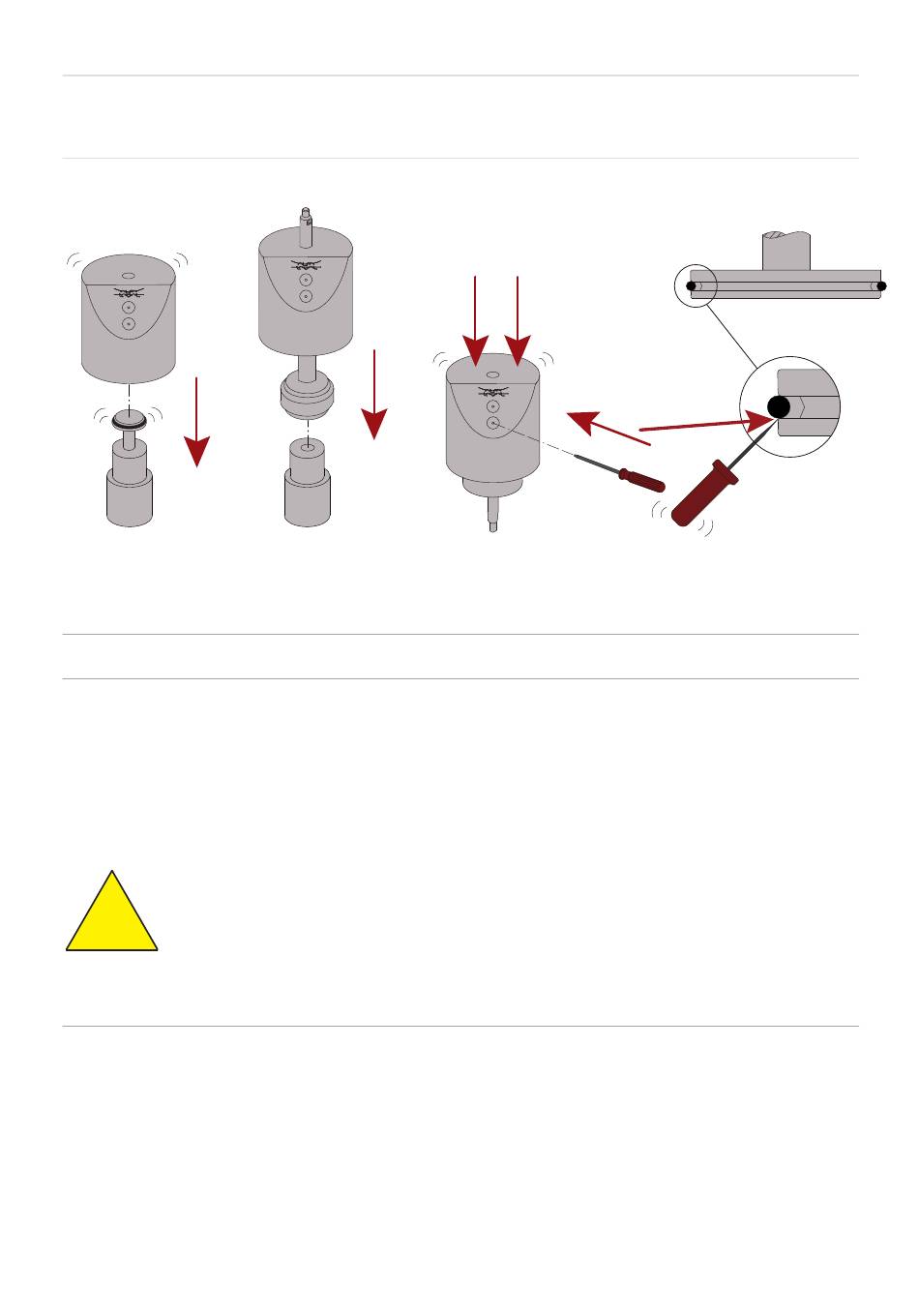

* = Es ist wichtig, den Schraubendreher unterhalb des Ventilkegels anzusetzen.

5.4 Zusammenbau des Ventils

Umgekehrte Reihenfolge wie bei .
O-Ring (21) und Lippendichtung (25) mit Klüber Paraliq GTE 703 schmieren.
Nicht vergessen, Spindel und Hahn (mithilfe von zwei 17-mm-Schlüsseln) festzuziehen.
- Anziehmoment beim Kegelaustausch = 30 Nm
- Anziehmoment für Absperrhahn = 20 Nm
Bei Vibrationen in der Leitung empfiehlt Alfa Laval bis Verwendung Loctite Nr. 243.
Das Clampgewinde muss vor dem Anziehen geschmiert werden - das maximale Drehmoment für die Clamps liegt bei
10-12 Nm.
!
Insbesondere die Warnhinweise sind zu beachten.
Zeichnung 2
A
B
2404-0115
Zeichnung 3
A
B
2404-0117
5 Wartung
Zeichnung 4
*
2404-0109
31
