5 Wartung
Die Anweisungen sorgfältig studieren. Die Positionsnummern beziehen sich auf den Abschnitt über Ersatzteilliste und
Wartungseinbausätze. Abfall ist ordnungsgemäß zu entsorgen.
NC = federschließend.
NO = federöffnend.
5.7 Zerlegen eines voll-wartungsfähigen Stellantriebs (entfernbarer Bügel mit Bolzen/2006-Juni
2016)
Versuchen Sie NICHT, den Stellantrieb aufzuschneiden, wenn der Stellantrieb mit einer Gefahrenwarnung versehen ist.
Siehe auch Abschnitt
!
kg
DO NOT DISASSEMBLE
Versuchen Sie NICHT den Stellantrieb zu demontieren, da
von der unter Last stehenden Feder Gefahr ausgeht!
Vor der Demontage prüfen, dass der Stellantrieb nicht mit einer Warnung gekennzeichnet wurde.

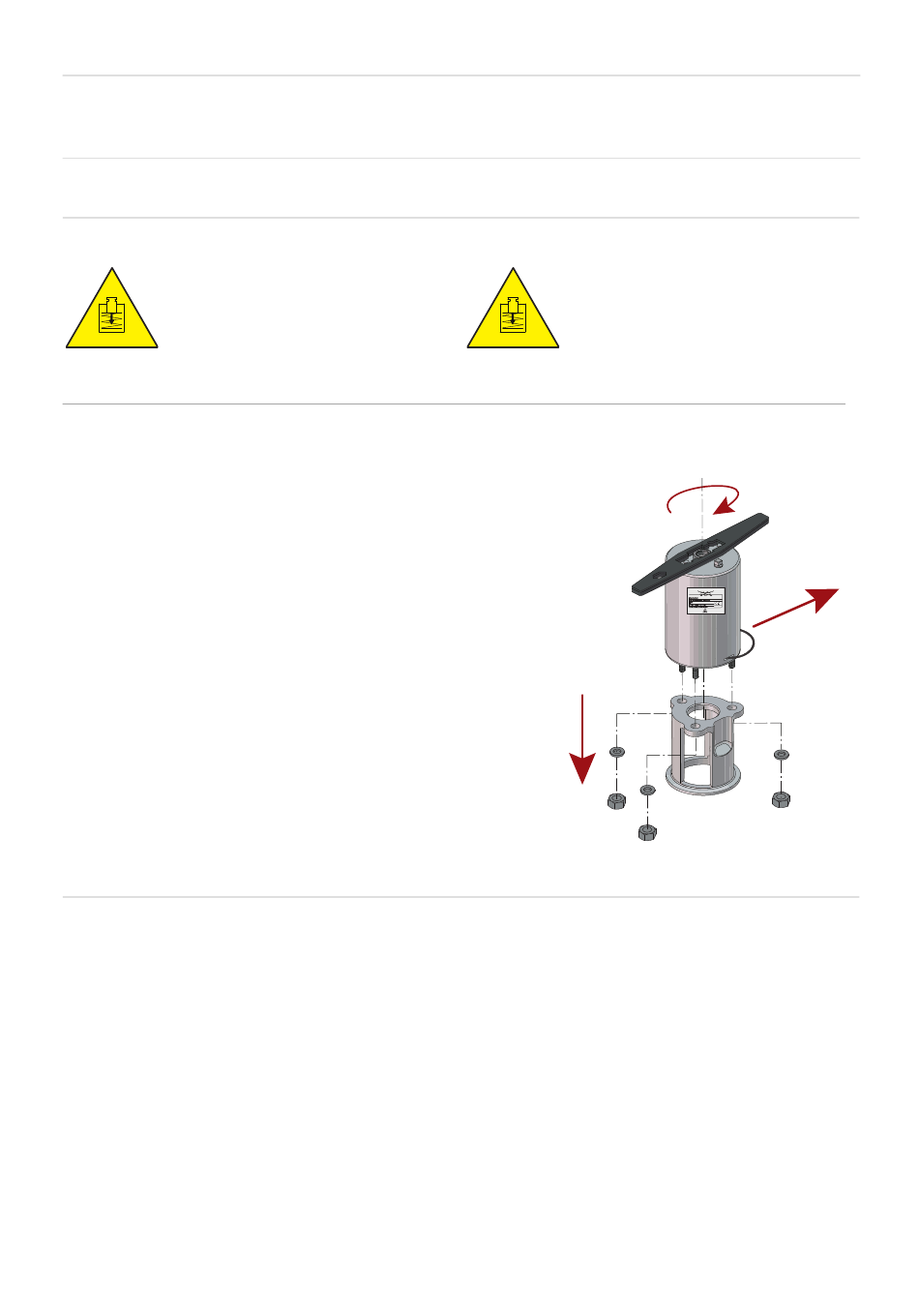

1. Zylinder drehen.
2. Sicherungsdraht entfernen und Zylinder abziehen.
3. Muttern lösen und Haltebügel entfernen.
4. Obere und untere Buchsen.
5. Kolben samt O-Ringen und Federpaket abnehmen.
6. O-Ringe und Stützscheibe entfernen.
Hinweis! Der Luft/Luft-Stellantrieb verfügt über kein
Federpaket.
38
!
kg
SPRING UNDER LOAD
Versuchen Sie NICHT, den Stellantrieb aufzuschneiden, da
von der unter Last stehenden Feder Gefahr ausgeht!
Zylinder mit
Wartungswerkzeug
drehen.
