5 Wartung
Die Anweisungen sorgfältig studieren. Die Positionsnummern beziehen sich auf den Abschnitt über Ersatzteilliste und
Wartungseinbausätze. Abfall ist ordnungsgemäß zu entsorgen.
NC = federschließend.
NO = federöffnend.

5.3 Ersetzen der Ventilkegeldichtung

Achtung!
Beachten Sie bitt, dass der Nadelventiltopfen keine Elastomerdichtung hat, somit schließt das Ventil nicht 100% dicht.
Schritt 1
1. Alten Dichtungsring mit einem Messer, Schraubendreher oder
Ähnlichem entfernen.
Die Oberfläche des Ventilkegels nicht beschädigen.
Bei Verwendung eines Schraubendrehers muss dieser
unterhalb der Nut des Ventilkegels angesetzt werden (siehe
Zeichnung 1).
2. Schmieren Sie den neuen Dichtungsring mit Paralique GTE
703, das im Wartungssatz enthalten ist.
Nur eine sehr kleine Menge Schmiermittel verwenden.
3. Bringen Sie den Dichtungsring über den Ventilkegel, ohne ihn
in die Nut zu drücken.
Dichtungsring nicht verdrehen.
Verwenden Sie einen Schraubendreher (zwei Umdrehungen),
um den Dichtungsring richtig einzupassen und um
sicherzustellen, dass er nicht verdreht ist (siehe Zeichnung 2).
4. Der Dichtungsring kann nun per Hand oder mit dem Alfa
Laval-Werkzeug für Ventilkegel angebracht werden.
* = Es ist wichtig, den Schraubendreher unterhalb des Ventilkegels
anzusetzen.
28

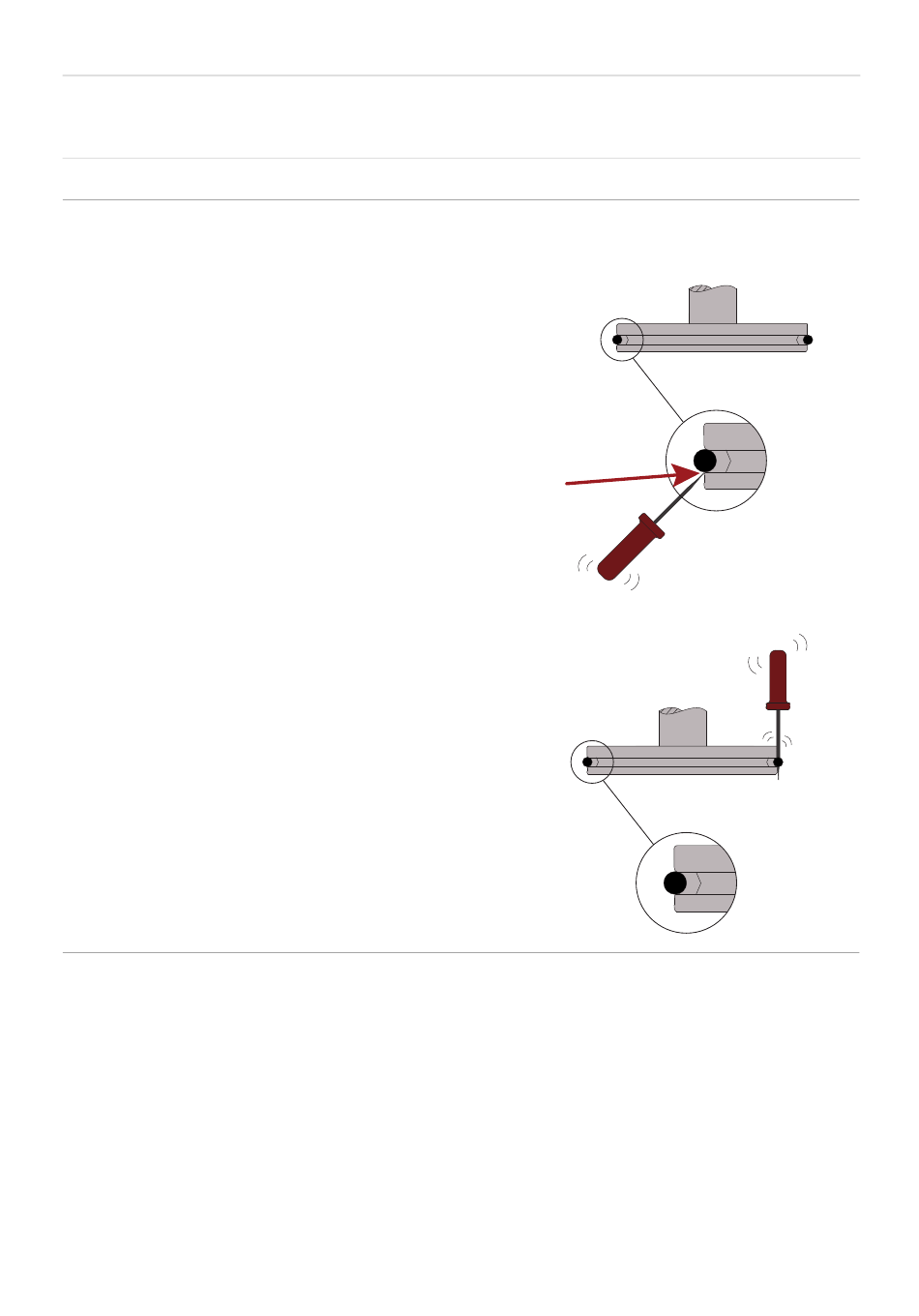

Zeichnung 1
*
Zeichnung 2
2404-0109
2404-0110
