Alfa Laval Unique RV-ST Bedienungshandbuch Seite 35

Die Anweisungen sorgfältig studieren. Die Positionsnummern beziehen sich auf den Abschnitt über Ersatzteilliste und
Wartungseinbausätze. Abfall ist ordnungsgemäß zu entsorgen.
NC = federschließend.
NO = federöffnend.
Schritt 4

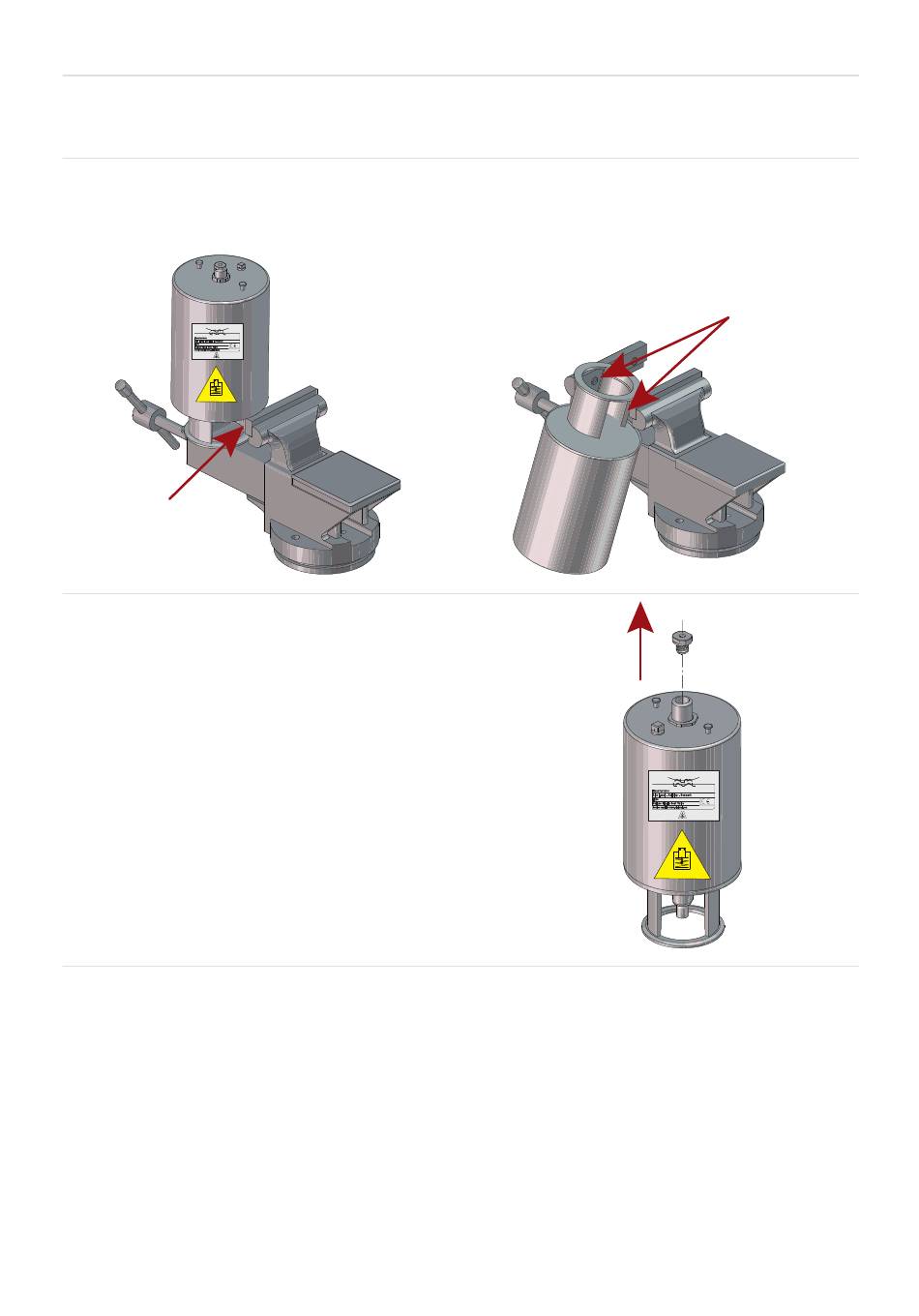

Der Stellantrieb muss sorgfältig in einem Schraubstock fixiert werden, wenn er vom Ventil abmontiert wird. Achten Sie darauf,
dass der Flansch des Bügels nicht in eine ovale Form gedrückt wird, wenn der Stellantrieb im Schraubstock fixiert wird.
Befestigen Sie ihn nur vorsichtig am „Bein des Bügels", wie unten gezeigt.
!
kg
DO NOT DISASSEMBLE
2200-0101
Schritt 5
Entfernen Sie die Adapterschraube.
(Nach der Spindelausrichtung muss die Adapterschraube wieder
montiert werden.)
5 Wartung
2200-0006
!
kg
DO NOT DISASSEMBLE
2200-0102
35
