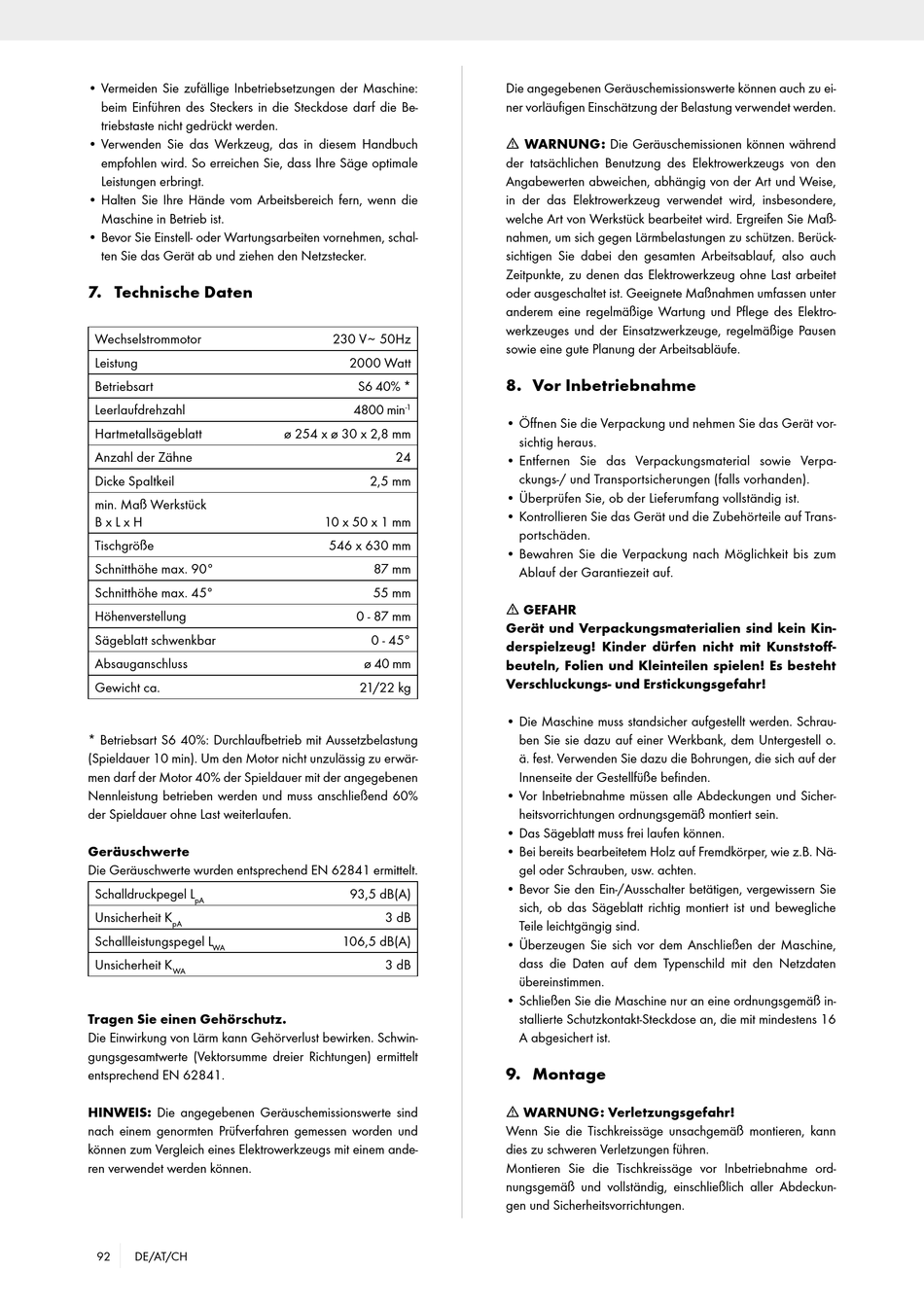

• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine:
beim Einführen des Steckers in die Steckdose darf die Be-
triebstaste nicht gedrückt werden.
• Verwenden Sie das Werkzeug, das in diesem Handbuch
empfohlen wird. So erreichen Sie, dass Ihre Säge optimale
Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die
Maschine in Betrieb ist.
• Bevor Sie Einstell- oder Wartungsarbeiten vornehmen, schal-
ten Sie das Gerät ab und ziehen den Netzstecker.

7. Technische Daten

Wechselstrommotor
Leistung
Betriebsart
Leerlaufdrehzahl
Hartmetallsägeblatt
Anzahl der Zähne
Dicke Spaltkeil
min. Maß Werkstück
B x L x H
Tischgröße
Schnitthöhe max. 90°
Schnitthöhe max. 45°
Höhenverstellung
Sägeblatt schwenkbar
Absauganschluss
Gewicht ca.
* Betriebsart S6 40%: Durchlaufbetrieb mit Aussetzbelastung
(Spieldauer 10 min). Um den Motor nicht unzulässig zu erwär-
men darf der Motor 40% der Spieldauer mit der angegebenen
Nennleistung betrieben werden und muss anschließend 60%
der Spieldauer ohne Last weiterlaufen.
Geräuschwerte
Die Geräuschwerte wurden entsprechend EN 62841 ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwin-
gungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt
entsprechend EN 62841.
HINWEIS: Die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen worden und
können zum Vergleich eines Elektrowerkzeugs mit einem ande-
ren verwendet werden können.
92 DE/AT/CH
230 V ~ 50Hz
2000 Watt
S6 40% *
4800 min
-1
ø 254 x ø 30 x 2,8 mm
24
2,5 mm
10 x 50 x 1 mm
546 x 630 mm
87 mm
55 mm
0 - 87 mm
0 - 45°
ø 40 mm
21/22 kg
93,5 dB(A)
3 dB
106,5 dB(A)
3 dB
Die angegebenen Geräuschemissionswerte können auch zu ei-
ner vorläufigen Einschätzung der Belastung verwendet werden.
m WARNUNG: Die Geräuschemissionen können während
der tatsächlichen Benutzung des Elektrowerkzeugs von den
Angabewerten abweichen, abhängig von der Art und Weise,
in der das Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird. Ergreifen Sie Maß-
nahmen, um sich gegen Lärmbelastungen zu schützen. Berück-
sichtigen Sie dabei den gesamten Arbeitsablauf, also auch
Zeitpunkte, zu denen das Elektrowerkzeug ohne Last arbeitet
oder ausgeschaltet ist. Geeignete Maßnahmen umfassen unter
anderem eine regelmäßige Wartung und Pflege des Elektro-
werkzeuges und der Einsatzwerkzeuge, regelmäßige Pausen
sowie eine gute Planung der Arbeitsabläufe.

8. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vor-
sichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Trans-
portschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum
Ablauf der Garantiezeit auf.
m GEFAHR
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
• Die Maschine muss standsicher aufgestellt werden. Schrau-
ben Sie sie dazu auf einer Werkbank, dem Untergestell o.
ä. fest. Verwenden Sie dazu die Bohrungen, die sich auf der
Innenseite der Gestellfüße befinden.
• Vor Inbetriebnahme müssen alle Abdeckungen und Sicher-
heitsvorrichtungen ordnungsgemäß montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie z.B. Nä-
gel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie
sich, ob das Sägeblatt richtig montiert ist und bewegliche
Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Maschine,
dass die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungsgemäß in-
stallierte Schutzkontakt-Steckdose an, die mit mindestens 16
A abgesichert ist.

9. Montage

m WARNUNG: Verletzungsgefahr!
Wenn Sie die Tischkreissäge unsachgemäß montieren, kann
dies zu schweren Verletzungen führen.
Montieren Sie die Tischkreissäge vor Inbetriebnahme ord-
nungsgemäß und vollständig, einschließlich aller Abdeckun-
gen und Sicherheitsvorrichtungen.
