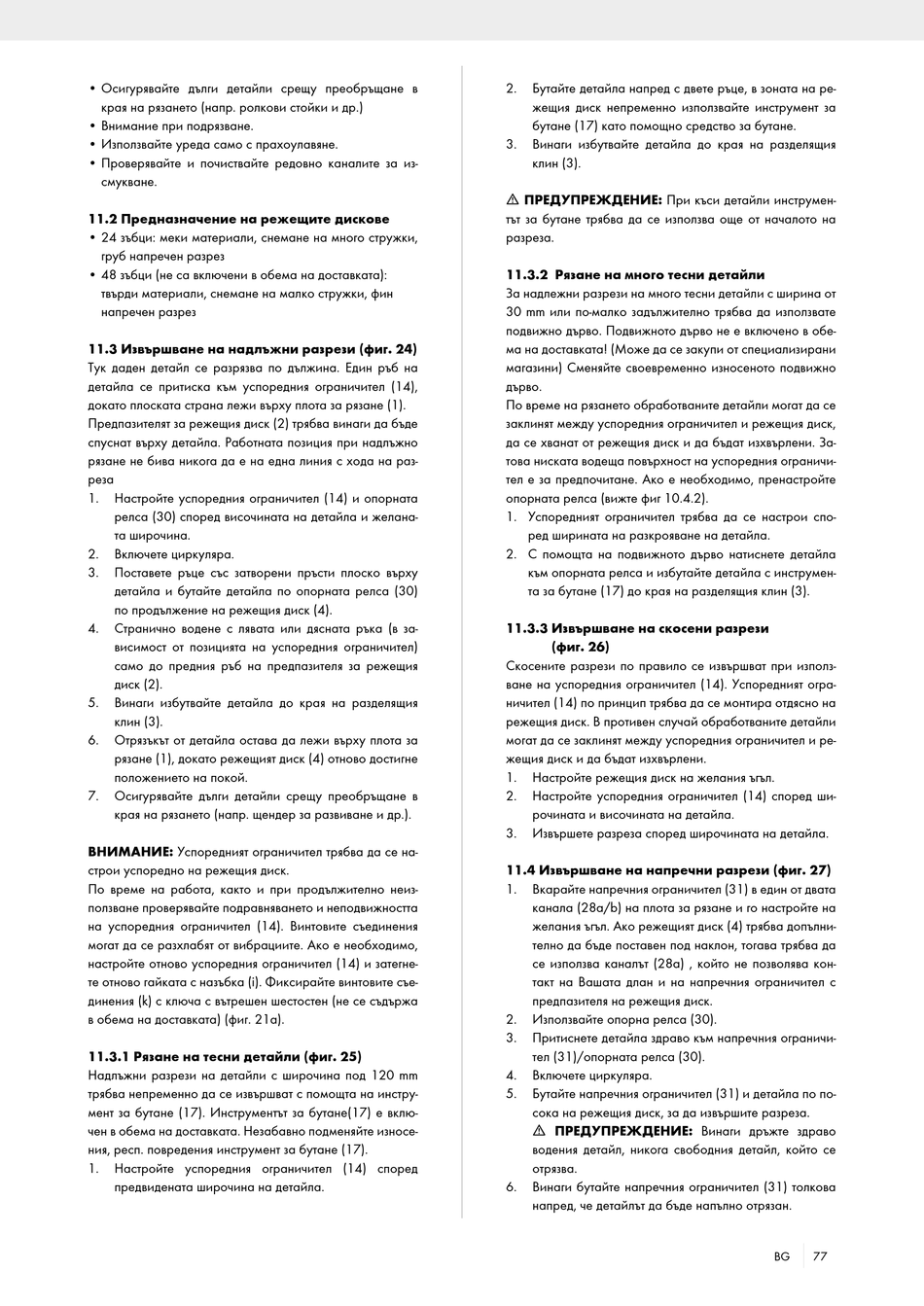

• Осигурявайте дълги детайли срещу преобръщане в
края на рязането (напр. ролкови стойки и др.)
• Внимание при подрязване.
• Използвайте уреда само с прахоулавяне.
• Проверявайте и почиствайте редовно каналите за из-
смукване.
11.2 Предназначение на режещите дискове
• 24 зъбци: меки материали, снемане на много стружки,
груб напречен разрез
• 48 зъбци (не са включени в обема на доставката):
твърди материали, снемане на малко стружки, фин
напречен разрез
11.3 Извършване на надлъжни разрези (фиг. 24)
Тук даден детайл се разрязва по дължина. Един ръб на
детайла се притиска към успоредния ограничител (14),
докато плоската страна лежи върху плота за рязане (1).
Предпазителят за режещия диск (2) трябва винаги да бъде
спуснат върху детайла. Работната позиция при надлъжно
рязане не бива никога да е на една линия с хода на раз-
реза
1. Настройте успоредния ограничител (14) и опорната
релса (30) според височината на детайла и желана-
та широчина.
2. Включете циркуляра.
3. Поставете ръце със затворени пръсти плоско върху
детайла и бутайте детайла по опорната релса (30)
по продължение на режещия диск (4).
4. Странично водене с лявата или дясната ръка (в за-
висимост от позицията на успоредния ограничител)
само до предния ръб на предпазителя за режещия
диск (2).
5. Винаги избутвайте детайла до края на разделящия
клин (3).
6. Отрязъкът от детайла остава да лежи върху плота за
рязане (1), докато режещият диск (4) отново достигне
положението на покой.
7. Осигурявайте дълги детайли срещу преобръщане в
края на рязането (напр. щендер за развиване и др.).
ВНИМАНИЕ: Успоредният ограничител трябва да се на-
строи успоредно на режещия диск.
По време на работа, както и при продължително неиз-
ползване проверявайте подравняването и неподвижността
на успоредния ограничител (14). Винтовите съединения
могат да се разхлабят от вибрациите. Ако е необходимо,
настройте отново успоредния ограничител (14) и затегне-
те отново гайката с назъбка (i). Фиксирайте винтовите съе-
динения (k) с ключа с вътрешен шестостен (не се съдържа
в обема на доставката) (фиг. 21a).
11.3.1 Рязане на тесни детайли (фиг. 25)
Надлъжни разрези на детайли с широчина под 120 mm
трябва непременно да се извършват с помощта на инстру-
мент за бутане (17). Инструментът за бутане(17) е вклю-
чен в обема на доставката. Незабавно подменяйте износе-
ния, респ. повредения инструмент за бутане (17).
1. Настройте успоредния ограничител (14) според
предвидената широчина на детайла.
2. Бутайте детайла напред с двете ръце, в зоната на ре-
жещия диск непременно използвайте инструмент за
бутане (17) като помощно средство за бутане.
3. Винаги избутвайте детайла до края на разделящия
клин (3).
m ПРЕДУПРЕЖДЕНИЕ: При къси детайли инструмен-
тът за бутане трябва да се използва още от началото на
разреза.
11.3.2 Рязане на много тесни детайли
За надлежни разрези на много тесни детайли с ширина от
30 mm или по-малко задължително трябва да използвате
подвижно дърво. Подвижното дърво не е включено в обе-
ма на доставката! (Може да се закупи от специализирани
магазини) Сменяйте своевременно износеното подвижно
дърво.
По време на рязането обработваните детайли могат да се
заклинят между успоредния ограничител и режещия диск,
да се хванат от режещия диск и да бъдат изхвърлени. За-
това ниската водеща повърхност на успоредния ограничи-
тел е за предпочитане. Ако е необходимо, пренастройте
опорната релса (вижте фиг 10.4.2).
1. Успоредният ограничител трябва да се настрои спо-
ред ширината на разкрояване на детайла.
2. С помощта на подвижното дърво натиснете детайла
към опорната релса и избутайте детайла с инструмен-
та за бутане (17) до края на разделящия клин (3).
11.3.3 Извършване на скосени разрези
(фиг. 26)
Скосените разрези по правило се извършват при използ-
ване на успоредния ограничител (14). Успоредният огра-
ничител (14) по принцип трябва да се монтира отдясно на
режещия диск. В противен случай обработваните детайли
могат да се заклинят между успоредния ограничител и ре-
жещия диск и да бъдат изхвърлени.
1. Настройте режещия диск на желания ъгъл.
2. Настройте успоредния ограничител (14) според ши-
рочината и височината на детайла.
3. Извършете разреза според широчината на детайла.
11.4 Извършване на напречни разрези (фиг. 27)
1. Вкарайте напречния ограничител (31) в един от двата
канала (28a/b) на плота за рязане и го настройте на
желания ъгъл. Ако режещият диск (4) трябва допълни-
телно да бъде поставен под наклон, тогава трябва да
се използва каналът (28a) , който не позволява кон-
такт на Вашата длан и на напречния ограничител с
предпазителя на режещия диск.
2. Използвайте опорна релса (30).
3. Притиснете детайла здраво към напречния ограничи-
тел (31)/опорната релса (30).
4. Включете циркуляра.
5. Бутайте напречния ограничител (31) и детайла по по-
сока на режещия диск, за да извършите разреза.
m ПРЕДУПРЕЖДЕНИЕ: Винаги дръжте здраво
водения детайл, никога свободния детайл, който се
отрязва.
6. Винаги бутайте напречния ограничител (31) толкова
напред, че детайлът да бъде напълно отрязан.
BG 77
