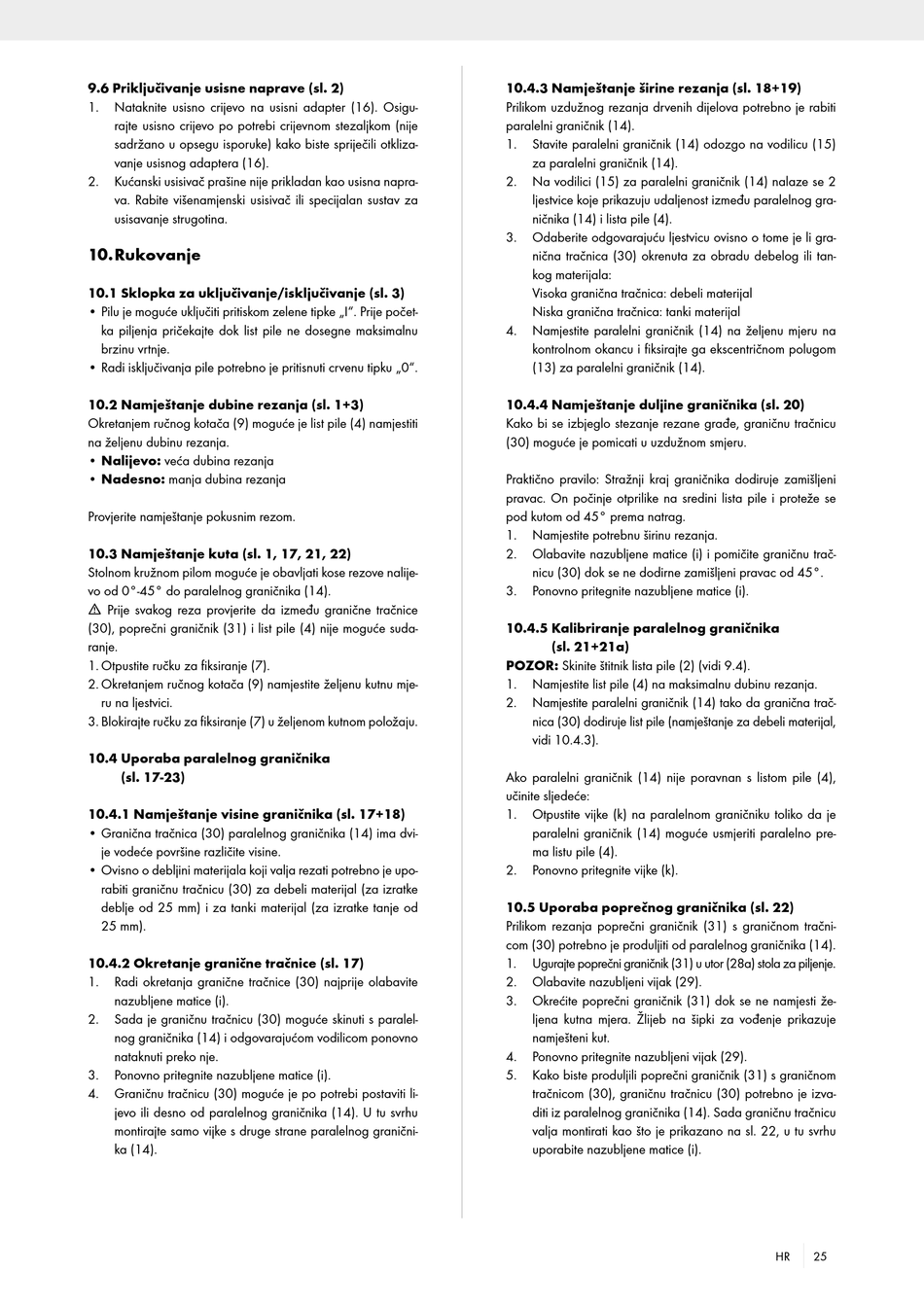

9.6 Priključivanje usisne naprave (sl. 2)
1. Nataknite usisno crijevo na usisni adapter (16). Osigu-
rajte usisno crijevo po potrebi crijevnom stezaljkom (nije
sadržano u opsegu isporuke) kako biste spriječili otkliza-
vanje usisnog adaptera (16).
2. Kućanski usisivač prašine nije prikladan kao usisna napra-
va. Rabite višenamjenski usisivač ili specijalan sustav za
usisavanje strugotina.

10. Rukovanje

10.1 Sklopka za uključivanje/isključivanje (sl. 3)
• Pilu je moguće uključiti pritiskom zelene tipke „I". Prije počet-
ka piljenja pričekajte dok list pile ne dosegne maksimalnu
brzinu vrtnje.
• Radi isključivanja pile potrebno je pritisnuti crvenu tipku „0".
10.2 Namještanje dubine rezanja (sl. 1+3)
Okretanjem ručnog kotača (9) moguće je list pile (4) namjestiti
na željenu dubinu rezanja.
• Nalijevo: veća dubina rezanja
• Nadesno: manja dubina rezanja
Provjerite namještanje pokusnim rezom.
10.3 Namještanje kuta (sl. 1, 17, 21, 22)
Stolnom kružnom pilom moguće je obavljati kose rezove nalije-
vo od 0°-45° do paralelnog graničnika (14).
m Prije svakog reza provjerite da između granične tračnice
(30), poprečni graničnik (31) i list pile (4) nije moguće suda-
ranje.
1. Otpustite ručku za fiksiranje (7).
2. Okretanjem ručnog kotača (9) namjestite željenu kutnu mje-
ru na ljestvici.
3. Blokirajte ručku za fiksiranje (7) u željenom kutnom položaju.
10.4 Uporaba paralelnog graničnika
(sl. 17-23)
10.4.1 Namještanje visine graničnika (sl. 17+18)
• Granična tračnica (30) paralelnog graničnika (14) ima dvi-
je vodeće površine različite visine.
• Ovisno o debljini materijala koji valja rezati potrebno je upo-
rabiti graničnu tračnicu (30) za debeli materijal (za izratke
deblje od 25 mm) i za tanki materijal (za izratke tanje od
25 mm).
10.4.2 Okretanje granične tračnice (sl. 17)
1. Radi okretanja granične tračnice (30) najprije olabavite
nazubljene matice (i).
2. Sada je graničnu tračnicu (30) moguće skinuti s paralel-
nog graničnika (14) i odgovarajućom vodilicom ponovno
nataknuti preko nje.
3. Ponovno pritegnite nazubljene matice (i).
4. Graničnu tračnicu (30) moguće je po potrebi postaviti li-
jevo ili desno od paralelnog graničnika (14). U tu svrhu
montirajte samo vijke s druge strane paralelnog granični-
ka (14).
10.4.3 Namještanje širine rezanja (sl. 18+19)
Prilikom uzdužnog rezanja drvenih dijelova potrebno je rabiti
paralelni graničnik (14).
1. Stavite paralelni graničnik (14) odozgo na vodilicu (15)
za paralelni graničnik (14).
2. Na vodilici (15) za paralelni graničnik (14) nalaze se 2
ljestvice koje prikazuju udaljenost između paralelnog gra-
ničnika (14) i lista pile (4).
3. Odaberite odgovarajuću ljestvicu ovisno o tome je li gra-
nična tračnica (30) okrenuta za obradu debelog ili tan-
kog materijala:
Visoka granična tračnica: debeli materijal
Niska granična tračnica: tanki materijal
4. Namjestite paralelni graničnik (14) na željenu mjeru na
kontrolnom okancu i fiksirajte ga ekscentričnom polugom
(13) za paralelni graničnik (14).
10.4.4 Namještanje duljine graničnika (sl. 20)
Kako bi se izbjeglo stezanje rezane građe, graničnu tračnicu
(30) moguće je pomicati u uzdužnom smjeru.
Praktično pravilo: Stražnji kraj graničnika dodiruje zamišljeni
pravac. On počinje otprilike na sredini lista pile i proteže se
pod kutom od 45° prema natrag.
1. Namjestite potrebnu širinu rezanja.
2. Olabavite nazubljene matice (i) i pomičite graničnu trač-
nicu (30) dok se ne dodirne zamišljeni pravac od 45°.
3. Ponovno pritegnite nazubljene matice (i).
10.4.5 Kalibriranje paralelnog graničnika
(sl. 21+21a)
POZOR: Skinite štitnik lista pile (2) (vidi 9.4).
1. Namjestite list pile (4) na maksimalnu dubinu rezanja.
2. Namjestite paralelni graničnik (14) tako da granična trač-
nica (30) dodiruje list pile (namještanje za debeli materijal,
vidi 10.4.3).
Ako paralelni graničnik (14) nije poravnan s listom pile (4),
učinite sljedeće:
1. Otpustite vijke (k) na paralelnom graničniku toliko da je
paralelni graničnik (14) moguće usmjeriti paralelno pre-
ma listu pile (4).
2. Ponovno pritegnite vijke (k).
10.5 Uporaba poprečnog graničnika (sl. 22)
Prilikom rezanja poprečni graničnik (31) s graničnom tračni-
com (30) potrebno je produljiti od paralelnog graničnika (14).
1. Ugurajte poprečni graničnik (31) u utor (28a) stola za piljenje.
2. Olabavite nazubljeni vijak (29).
3. Okrećite poprečni graničnik (31) dok se ne namjesti že-
ljena kutna mjera. Žlijeb na šipki za vođenje prikazuje
namješteni kut.
4. Ponovno pritegnite nazubljeni vijak (29).
5. Kako biste produljili poprečni graničnik (31) s graničnom
tračnicom (30), graničnu tračnicu (30) potrebno je izva-
diti iz paralelnog graničnika (14). Sada graničnu tračnicu
valja montirati kao što je prikazano na sl. 22, u tu svrhu
uporabite nazubljene matice (i).
HR 25
