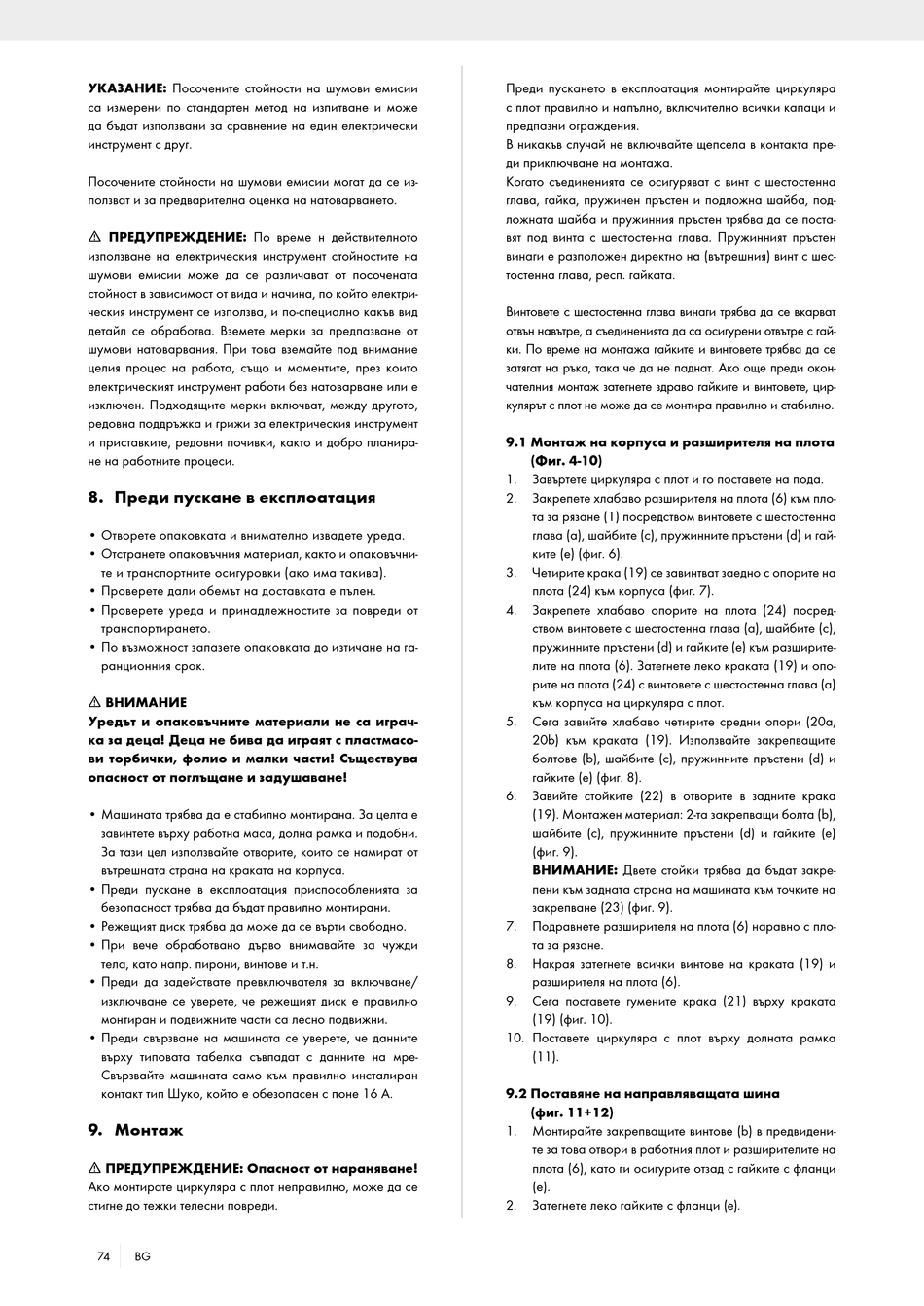

УКАЗАНИЕ: Посочените стойности на шумови емисии
са измерени по стандартен метод на изпитване и може
да бъдат използвани за сравнение на един електрически
инструмент с друг.
Посочените стойности на шумови емисии могат да се из-
ползват и за предварителна оценка на натоварването.
m ПРЕДУПРЕЖДЕНИЕ: По време н действителното
използване на електрическия инструмент стойностите на
шумови емисии може да се различават от посочената
стойност в зависимост от вида и начина, по който електри-
ческия инструмент се използва, и по-специално какъв вид
детайл се обработва. Вземете мерки за предпазване от
шумови натоварвания. При това вземайте под внимание
целия процес на работа, също и моментите, през които
електрическият инструмент работи без натоварване или е
изключен. Подходящите мерки включват, между другото,
редовна поддръжка и грижи за електрическия инструмент
и приставките, редовни почивки, както и добро планира-
не на работните процеси.
8. Преди пускане в експлоатация
• Отворете опаковката и внимателно извадете уреда.
• Отстранете опаковъчния материал, както и опаковъчни-
те и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от
транспортирането.
• По възможност запазете опаковката до изтичане на га-
ранционния срок.
m ВНИМАНИЕ
Уредът и опаковъчните материали не са играч-
ка за деца! Деца не бива да играят с пластмасо-
ви торбички, фолио и малки части! Съществува
опасност от поглъщане и задушаване!
• Машината трябва да е стабилно монтирана. За целта е
завинтете върху работна маса, долна рамка и подобни.
За тази цел използвайте отворите, които се намират от
вътрешната страна на краката на корпуса.
• Преди пускане в експлоатация приспособленията за
безопасност трябва да бъдат правилно монтирани.
• Режещият диск трябва да може да се върти свободно.
• При вече обработвано дърво внимавайте за чужди
тела, като напр. пирони, винтове и т.н.
• Преди да задействате превключвателя за включване/
изключване се уверете, че режещият диск е правилно
монтиран и подвижните части са лесно подвижни.
• Преди свързване на машината се уверете, че данните
върху типовата табелка съвпадат с данните на мре-
Свързвайте машината само към правилно инсталиран
контакт тип Шуко, който е обезопасен с поне 16 A.
9. Монтаж
m ПРЕДУПРЕЖДЕНИЕ: Опасност от нараняване!
Ако монтирате циркуляра с плот неправилно, може да се
стигне до тежки телесни повреди.
74 BG
Преди пускането в експлоатация монтирайте циркуляра
с плот правилно и напълно, включително всички капаци и
предпазни ограждения.
В никакъв случай не включвайте щепсела в контакта пре-
ди приключване на монтажа.
Когато съединенията се осигуряват с винт с шестостенна
глава, гайка, пружинен пръстен и подложна шайба, под-
ложната шайба и пружинния пръстен трябва да се поста-
вят под винта с шестостенна глава. Пружинният пръстен
винаги е разположен директно на (вътрешния) винт с шес-
тостенна глава, респ. гайката.
Винтовете с шестостенна глава винаги трябва да се вкарват
отвън навътре, а съединенията да са осигурени отвътре с гай-
ки. По време на монтажа гайките и винтовете трябва да се
затягат на ръка, така че да не паднат. Ако още преди окон-
чателния монтаж затегнете здраво гайките и винтовете, цир-
кулярът с плот не може да се монтира правилно и стабилно.
9.1 Монтаж на корпуса и разширителя на плота
(Фиг. 4-10)
1. Завъртете циркуляра с плот и го поставете на пода.
2. Закрепете хлабаво разширителя на плота (6) към пло-
та за рязане (1) посредством винтовете с шестостенна
глава (a), шайбите (c), пружинните пръстени (d) и гай-
ките (e) (фиг. 6).
3. Четирите крака (19) се завинтват заедно с опорите на
плота (24) към корпуса (фиг. 7).
4. Закрепете хлабаво опорите на плота (24) посред-
ством винтовете с шестостенна глава (a), шайбите (c),
пружинните пръстени (d) и гайките (e) към разширите-
лите на плота (6). Затегнете леко краката (19) и опо-
рите на плота (24) с винтовете с шестостенна глава (a)
към корпуса на циркуляра с плот.
5. Сега завийте хлабаво четирите средни опори (20a,
20b) към краката (19). Използвайте закрепващите
болтове (b), шайбите (c), пружинните пръстени (d) и
гайките (e) (фиг. 8).
6. Завийте стойките (22) в отворите в задните крака
(19). Монтажен материал: 2-та закрепващи болта (b),
шайбите (c), пружинните пръстени (d) и гайките (e)
(фиг. 9).
ВНИМАНИЕ: Двете стойки трябва да бъдат закре-
пени към задната страна на машината към точките на
закрепване (23) (фиг. 9).
7. Подравнете разширителя на плота (6) наравно с пло-
та за рязане.
8. Накрая затегнете всички винтове на краката (19) и
разширителя на плота (6).
9. Сега поставете гумените крака (21) върху краката
(19) (фиг. 10).
10. Поставете циркуляра с плот върху долната рамка
(11).
9.2 Поставяне на направляващата шина
(фиг. 11+12)
1. Монтирайте закрепващите винтове (b) в предвидени-
те за това отвори в работния плот и разширителите на
плота (6), като ги осигурите отзад с гайките с фланци
(e).
2. Затегнете леко гайките с фланци (e).
