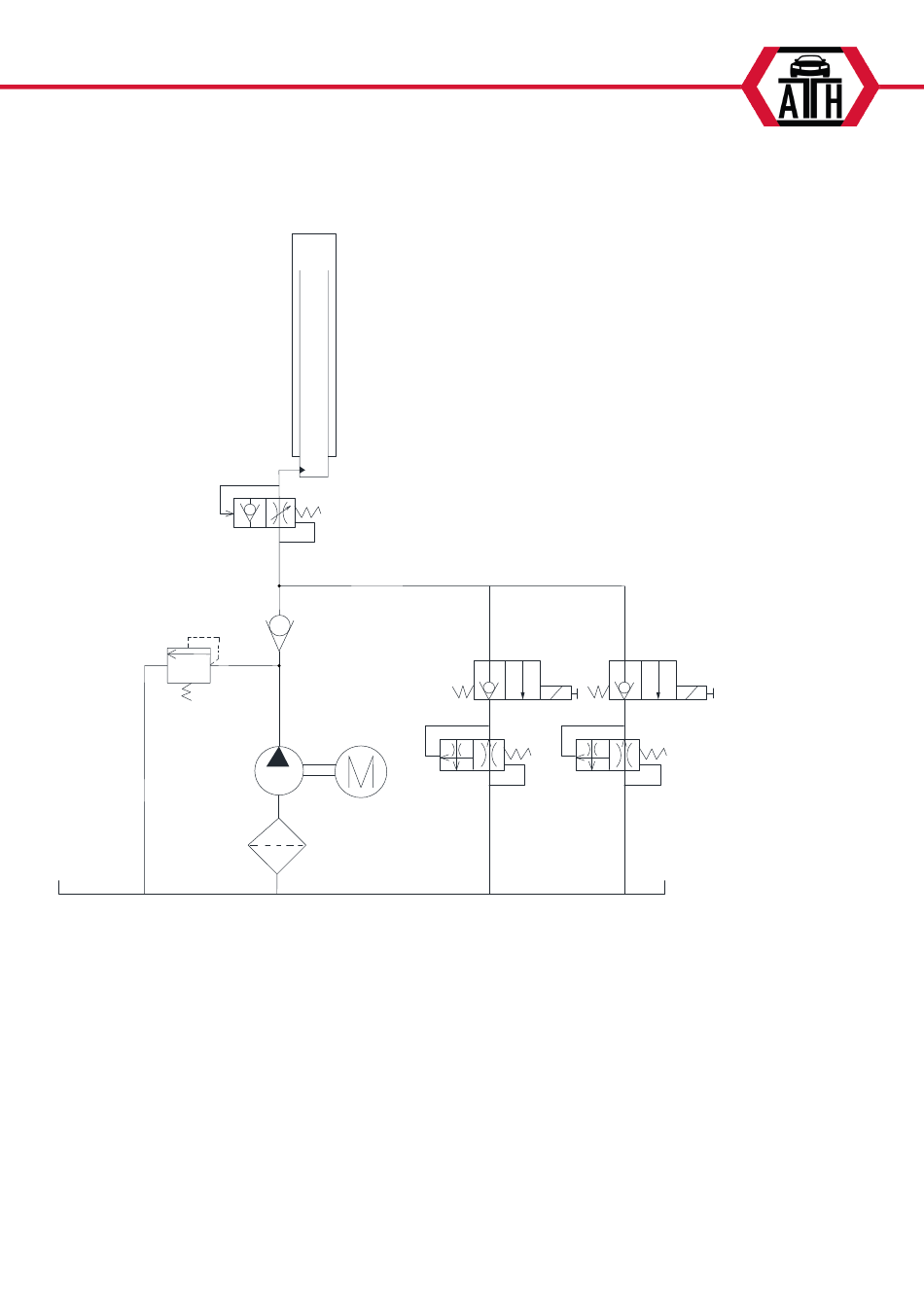

6.2 Schéma hydraulického obvodu
11
5
1
Zubové čerpadlo
3
Motor DC 24 V
5
Pretlakový ventil
7
Spúšťací ventil
9
Spúšťací ventil
11
Kontrolný ventil škrtiacej klapky
