Popis

1
4
5

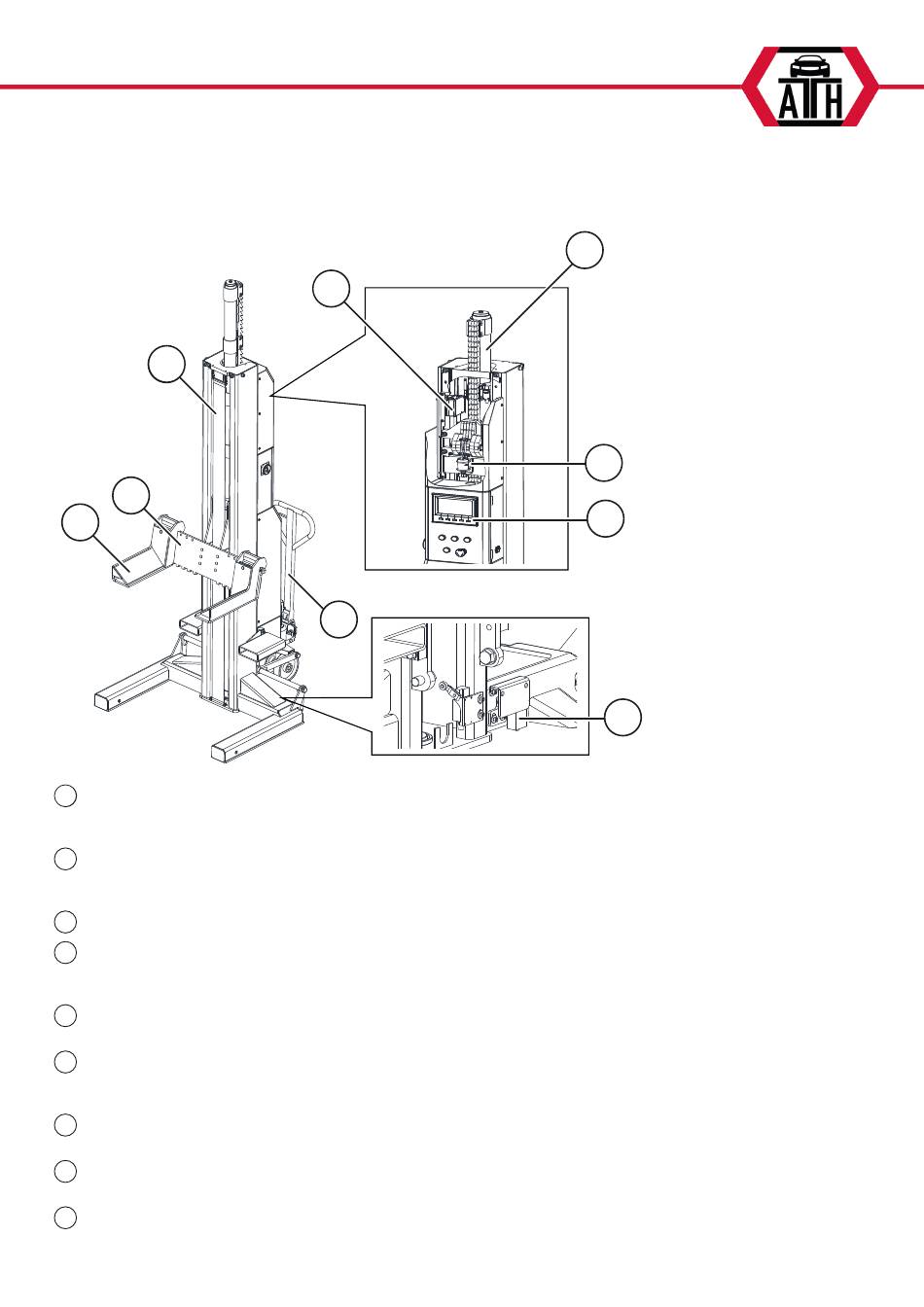

Zdvíhací stĺpec
1
V zdvíhacom stĺpe je zdvíhací vozík počas pohybu nahor a nadol vedený valčekmi. Nachádza sa tu aj hydraulický zdvíhací
valec.
Odblokovací magnet
2
Elektromagnet na odblokovanie bezpečnostnej poistky počas spúšťania. Bezpečnostná poistka zabraňuje samostatnému
spúšťaniu plošiny v prípade chyby
Hydraulický valec
3
Zdvíhací vozík
4
Zdvíhací vozík nesie výložník (zariadenie na manipuláciu s nákladom). Pohybuje sa nahor a nadol pomocou hydraulického
valca, vedenie v stĺpe zabezpečujú valčeky.
Uchopovacie ramená
5
Tu sa nachádzajú nastaviteľné uchopovacie ramená a podporné dosky. Uchopovacie ramená majú nastaviteľnú šírku.
Ovládacia skrinka
6
Tu sa nachádza kompletný elektrický riadiaci systém. Všetky tlačidlá sú chránené predným krúžkom, aby sa zabránilo ich
neúmyselnému spusteniu. Okrem toho sa po uvoľnení tlačidiel všetky pohyby okamžite prerušia (ovládanie mŕtveho chodu).
Snímač posunutia
7
Snímače posunutia s ťahovým vodičom merajú lineárne pohyby prostredníctvom vysoko flexibilného oceľového lanka
Súprava na posun
8
Slúži na pohyb a polohovanie zdvíhacej plošiny. Pohyb sa môže uskutočniť len vtedy, keď je prázdna a bez nákladu
Bezpečnostný spínač pohybu
9
na zabezpečenie stabilnej polohy uchopovača kolies
