Operace - ATH RG 5.5 WG Bedienungsanleitung

1.3

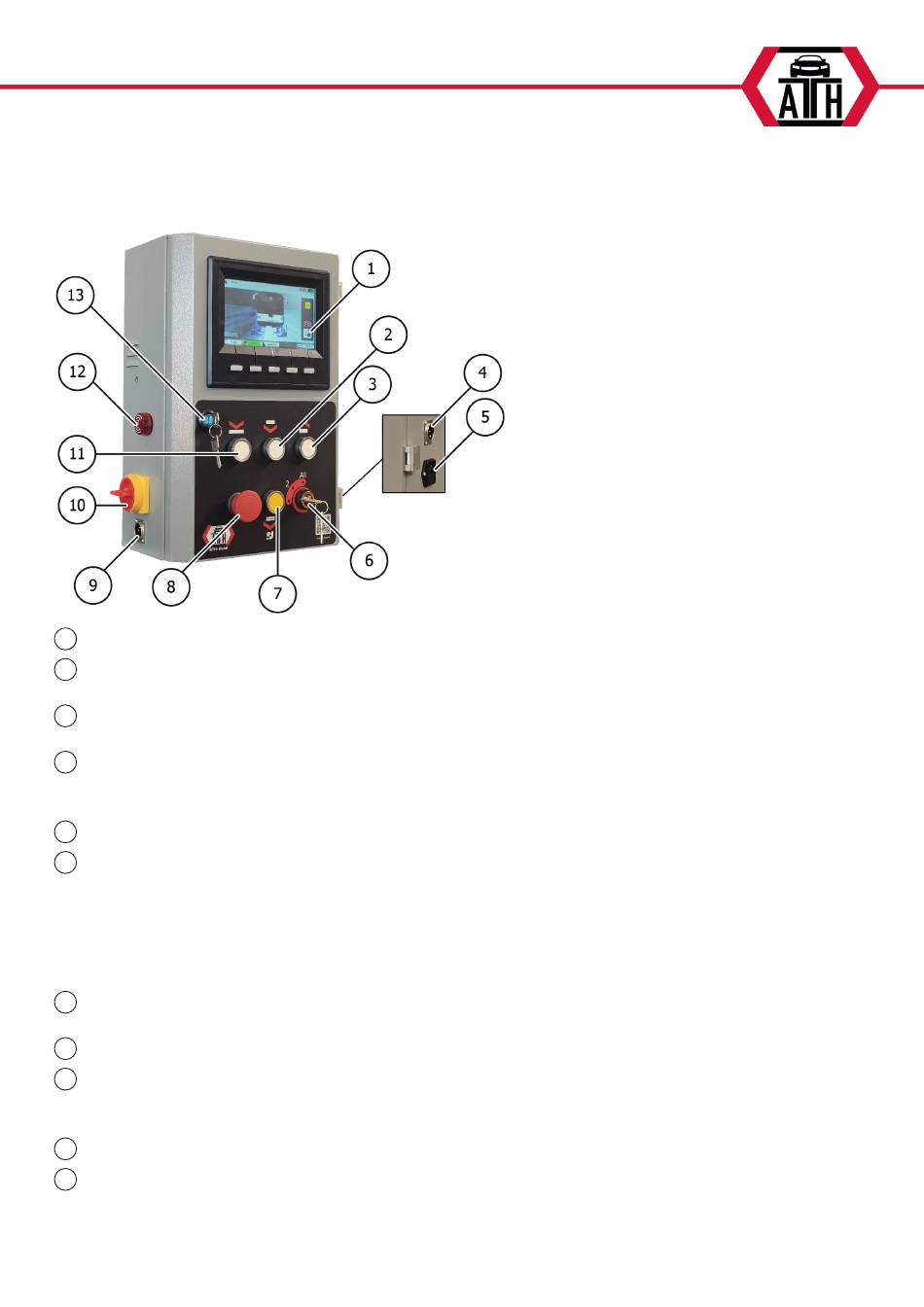

Operace

Displej
1
Tlačítko spouštění 1
2
pro spuštění chapadla kola (detenty a spouštěcí ventil jsou otevřeny)
Tlačítko zvedání
3
pro zvednutí chapadla kola
Zásuvka pro komunikační kabel
4
Po připojení komunikačního kabelu lze systém přepnout na drátovou komunikaci.
Komunikační kabel NENÍ součástí dodávky
Připojení nabíjecího kabelu (230 V)
5
Přepínač volby režimu
6
Přepínač volby režimu lze nastavit do tří poloh:
Poloha 1: lze provozovat pouze aktuální sloupec.
Poloha 2: lze ovládat pouze sloupce na aktuální ose.
Poloha Všechny: Všechny sloupce lze ovládat
Poznámka: Přepínač volby režimu musí být nastaven do příslušné polohy na všech sloupcích!
Spouštěcí tlačítko 2
7
Má stejnou funkci jako tlačítko Spouštění 1, ale proces spouštění je pomalejší.
Spínač nouzového zastavení
8
Zásuvka pro komunikační kabel
9
Po připojení komunikačního kabelu lze systém přepnout na drátovou komunikaci.
Komunikační kabel NENÍ součástí dodávky
Hlavní vypínač
10
Tlačítko Parkování (zámek)
11
pro spuštění chapadla kola do zářezu (otevře se pouze spouštěcí ventil)
