Operatie - ATH RG 5.5 WG Bedienungsanleitung

1.3

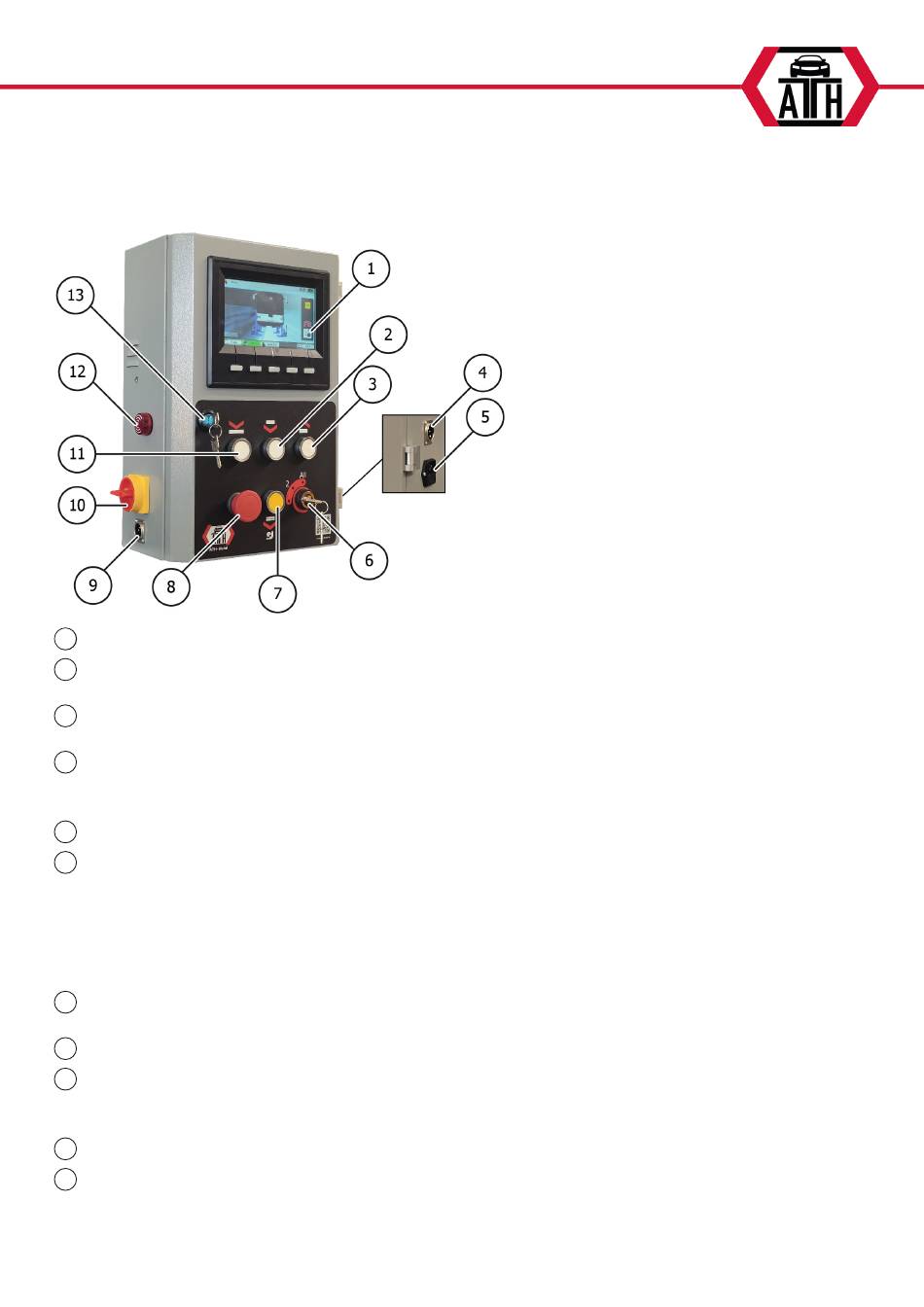

Operatie

Display
1
Daalknop 1
2
om de wielgrijper te laten zakken (arrêtering en daalklep worden geopend)
Hefknop
3
om de wielgrijper op te tillen
Aansluiting voor communicatiekabel
4
Wanneer de communicatiekabel is aangesloten, kan het systeem worden omgeschakeld naar bedrade communicatie.
De communicatiekabel wordt NIET meegeleverd
Aansluiting laadkabel (230V)
5
Modusselectieschakelaar
6
De bedrijfskeuzeschakelaar kan in drie standen worden gezet:
Positie 1: Alleen de huidige kolom kan worden bediend.
Positie 2: Alleen de kolommen op de huidige as kunnen worden bediend.
Positie Alle: Alle kolommen kunnen worden bediend
Opmerking: de bedrijfskeuzeschakelaar moet op alle kolommen in de betreffende stand worden gezet!
Daalknop 2
7
Deze heeft dezelfde functie als knop Dalen 1, maar het dalen gaat langzamer.
Noodstopschakelaar
8
Aansluiting voor communicatiekabel
9
Wanneer de communicatiekabel is aangesloten, kan het systeem worden omgeschakeld naar bedrade communicatie.
De communicatiekabel is NIET bij de levering inbegrepen.
Hoofdschakelaar
10
Knop Parkeren (Vergrendeling)
11
om de wielgrijper in de inkeping te laten zakken (alleen de daalklep wordt geopend)
® Copyright ATH-Heinl GmbH & CO.KG, Alle rechten voorbehouden / Drukfouten en technische wijzigingen voorbehouden
Verschijningsdatum: 10-2022 / Productfabrikant ATH-Heinl GmbH & CO. KG
7
