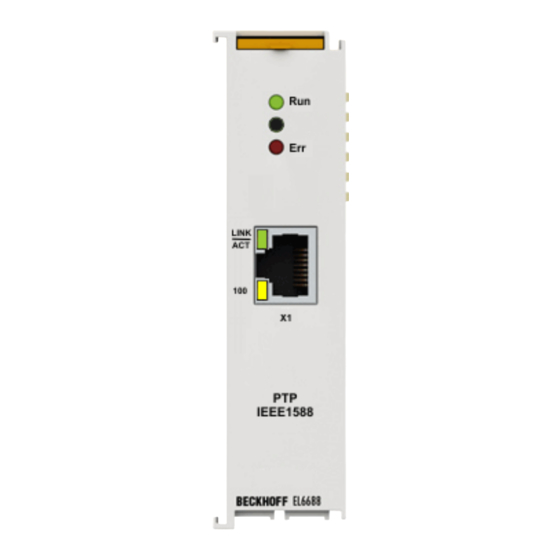

Beckhoff EL6688 Dokumentation
  1. Anleitungen
  2. Marken
  3. Beckhoff Anleitungen
  4. Schnittstelle
  5. EL6688
  6. Dokumentation

Beckhoff EL6688 Dokumentation

Ieee-1588-ptp-external-synchronisation-interface
Vorschau ausblenden Andere Handbücher für EL6688:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

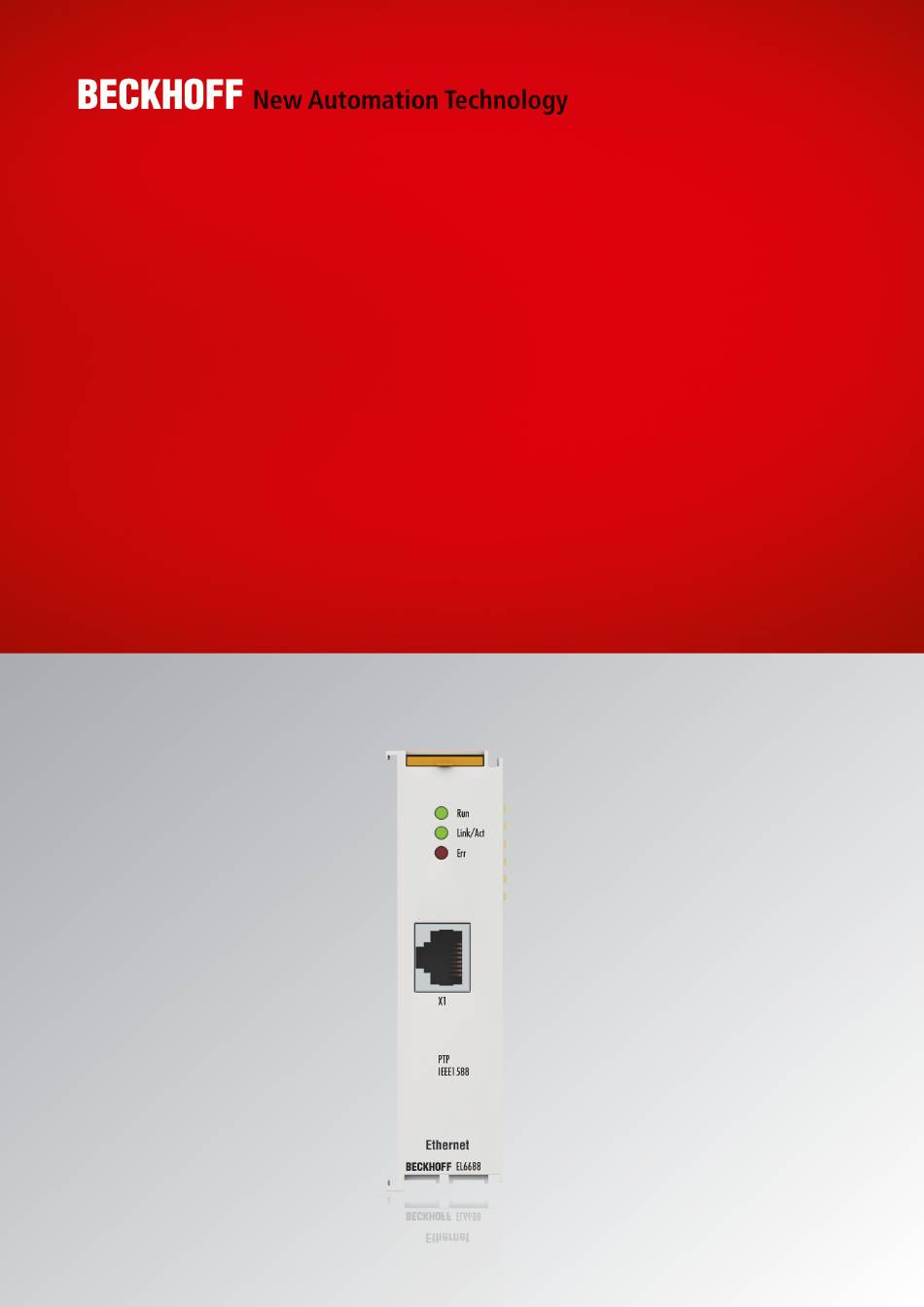

Dokumentation | DE
EL6688
IEEE-1588-PTP-External-Synchronisation-Interface
29.09.2022 | Version: 2.9

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beckhoff EL6688

Inhaltszusammenfassung für Beckhoff EL6688

  • Seite 1 Dokumentation | DE EL6688 IEEE-1588-PTP-External-Synchronisation-Interface 29.09.2022 | Version: 2.9...

  • Seite 3: Inhaltsverzeichnis

    Montage und Demontage - Frontentriegelung oben ...............  35 Montage und Demontage - Zughebelentriegelung................ 37 Empfohlene Tragschienen ...................... 39 Positionierung von passiven Klemmen ...................  40 Einbaulagen ............................  41 EL6688 - LEDs und Anschlussbelegung.................. 43 4.10 Entsorgung ............................ 44 5 Inbetriebnahme ............................ 45 TwinCAT Entwicklungsumgebung .................... 45 5.1.1 Installation TwinCAT Realtime Treiber................
  • Seite 4 Firmware Update EL/ES/ELM/EM/EPxxxx.................. 116 6.3.1 Gerätebeschreibung ESI-File/XML ................ 117 6.3.2 Erläuterungen zur Firmware...................  120 6.3.3 Update Controller-Firmware *.efw..................  120 6.3.4 FPGA-Firmware *.rbf......................  122 6.3.5 Gleichzeitiges Update mehrerer EtherCAT-Geräte............ 126 Wiederherstellen des Auslieferungszustandes ................ 127 Support und Service........................ 128 Version: 2.9 EL6688...

  • Seite 5: Vorwort

    , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...

  • Seite 6: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.

  • Seite 7: Ausgabestände Der Dokumentation

    • Update Kapitel „Versionsidentifikation von EtherCAT-Geräten“ • Update Struktur • Update Hinweise • Update Revisionsstand • Kapitel Entsorgung hinzugefügt • Update Kapitel "EL6688 – Technische Daten“ • Revisionsstatus aktualisiert • Struktur-Update • Update Kapitel “UL-Hinweise” • Update Kapitel “Firmware Kompatitbilität”...

  • Seite 8: Versionsidentifikation Von Ethercat-Geräten

    Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit 2014/01 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL5021 EL- Klemme, Standard IP20-IO-Gerät mit Chargennummer und Revisionskennzeichnung (seit 2014/01)“.

  • Seite 9: Versionsidentifikation Von El Klemmen

    1.4.2 Versionsidentifikation von EL Klemmen Als Seriennummer/Date Code bezeichnet Beckhoff im IO-Bereich im Allgemeinen die 8-stellige Nummer, die auf dem Gerät aufgedruckt oder auf einem Aufkleber angebracht ist. Diese Seriennummer gibt den Bauzustand im Auslieferungszustand an und kennzeichnet somit eine ganze Produktions-Charge, unterscheidet aber nicht die Module einer Charge.

  • Seite 10: Beckhoff Identification Code (Bic)

    Vorwort 1.4.3 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 2: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg.
  • Seite 11 Entsprechend als DMC: Abb. 3: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Chargenbezeichungen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).

  • Seite 12: Elektronischer Zugriff Auf Den Bic (Ebic)

    ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link). In das ESI‑EEPROM wird auch die eBIC gespeichert. Die Einführung des eBIC in die Beckhoff IO Produktion (Klemmen, Box‑Module) erfolgt ab 2020; mit einer weitgehenden Umsetzung ist in 2021 zu rechnen.
  • Seite 13 ◦ Besteht das Gerät aus mehreren Sub-Geräten mit eigener Identität, aber nur das TopLevel‑Gerät ist über EtherCAT zugänglich, steht im CoE‑Objekt‑Verzeichnis 0x10E2:01 die eBIC des TopLevel-Geräts, in 0x10E2:nn folgen die eBIC der Sub‑Geräte. Profibus/Profinet/DeviceNet… Geräte Für diese Geräte ist derzeit keine elektronische Speicherung und Auslesung geplant. EL6688 Version: 2.9...

  • Seite 14: Produktübersicht

    Unterstützung für die Precision-Time-Protokolle PTPv1 (IEEE 1588-2002) und PTPv2 (IEEE 1588-2008) auf Ethernet-Basis dar. Auf der einen Seite ist die EL6688 eine IEEE-1588-Clock (Master oder Slave), die im Rahmen der Protokollgenauigkeit synchronisiert wird; auf der anderen Seite wird sie, als EtherCAT-Klemme, vom Distributed-Clocks-System synchronisiert.

  • Seite 15: El6688 - Technische Daten

    Produktübersicht EL6688 - Technische Daten Technische Daten EL6688 Unterstützte TwinCAT Version ab 2.11 IEEE1588 Physik Ethernet (IEEE 802.3), 10/100 MBit/s Unterstützte Netzwerkprotokolle IPv4, DHCP, IGMP , PTP (multicast, IEEE 1588-2002 + IEEE 1588-2008) IEEE1588 Betriebsarten PTPv1 Master/Slave, PTPv2 Master/Slave Default Profile Anzahl Ethernet-Ports Ethernet-Interface 10BASE-T/100BASE-TX Ethernet mit 1 x RJ45 10/100 Mbit/s, IEEE 802.3u Auto-Negotiation, halb-...

  • Seite 16: Grundlagen Ieee1588

    2. Der Grandmaster schickt kurz darauf ein FollowUp hinterher, beinhaltend die reale Versendezeit t vorherigen Telegramms. 3. Dieser Vorgang wiederholt sich zyklisch im SyncIntervall, z. B. alle 2 Sekunden. Definierte bzw. unterstützte Sync Intervalle sind 1s, 2s, 4s, 8s, 16s und 32s (PTPv1) bzw. 0.5s, 1s, 2s, 4s (PTPv2). Version: 2.9 EL6688...
  • Seite 17 In Grandmaster- und Slave Clocks müssen die Domains übereinstimmen, eine eigene IP-Adresse muss für den Slave nur vergeben werden, wenn der PTP-Master dies erfordert. Begriffe Stratum: Maß für die Qualität einer Uhr, Stratum-1 ist der höchste Level EL6688 Version: 2.9...
  • Seite 18 - CorrectionField: jede Switch-Komponente kann darin ihre Durchlaufzeit zur Auswertung durch die Slaves aufaddieren - Kompensation der Netzwerkverzögerungen (Annahme: Hin- und Rückweg zeitlich unsymmetrisch --> praxisnäher) - "transparente" Switche, "transparent clocks": diese blenden beim Weitersenden der Sync- Telegramme den eigenen Sendezeitpunkt in das Telegramm ein Version: 2.9 EL6688...
  • Seite 19 3. „Best Master Clock“: Die Klemme kann sowohl Masteruhr als auch Slaveuhr sein. Es wird zyklisch der BMCA ausgeführt und die beste verfügbare Uhr ermittelt. Wird keine bessere Uhr als die eigene gefunden, so wird die Klemme selbst Grandmaster. EL6688 Version: 2.9...

  • Seite 20: Grundlagen Der Kommunikation

    Slave. Mit dem PDI-Watchdog kann diese Kommunikation auf Ausfall überwacht werden. Der PDI-Watchdog ist also eine Überwachung auf korrekte und rechtzeitige Prozessdatenkommunikation mit dem ESC, aber von der Applikations-Seite aus betrachtet. Die Einstellungen für SM- und PDI-Watchdog sind im TwinCAT System Manager für jeden Slave gesondert vorzunehmen: Version: 2.9 EL6688...
  • Seite 21 Die Checkbox erlaubt eine manuelle Einstellung der Watchdog-Zeiten. Sind die Ausgänge gesetzt und tritt eine EtherCAT-Kommunikationsunterbrechung auf, löst der SM-Watchdog nach der eingestellten Zeit ein Löschen der Ausgänge aus. Diese Einstellung kann dazu verwendet werden, um eine Klemme an langsame EL6688 Version: 2.9...

  • Seite 22: Ethercat State Machine

    Hochlaufs des Slaves müssen in jedem State spezifische Kommandos vom EtherCAT Master zum Gerät gesendet werden. Es werden folgende Zustände unterschieden: • Init • Pre-Operational • Safe-Operational und • Operational • Boot Regulärer Zustand eines jeden EtherCAT Slaves nach dem Hochlauf ist der Status OP. Version: 2.9 EL6688...
  • Seite 23 Einstellungen im SAFEOP und OP in einen sicheren Zustand - je nach Gerät und Einstellung z. B. auf AUS. Wird dies durch Deaktivieren der Watchdogüberwachung im Modul unterbunden, können auch im Geräte-Zustand SAFEOP Ausgänge geschaltet werden bzw. gesetzt bleiben. EL6688 Version: 2.9...

  • Seite 24: Coe-Interface

    Parametern in 0x4000 ausgerüstet wurden und auf 0x8000 umgestellt wurden, unterstützen aus Kompatibilitätsgründen beide Bereiche und spiegeln intern. • 0x6000: hier liegen die Eingangs-PDO („Eingang“ aus Sicht des EtherCAT-Masters) • 0x7000: hier liegen die Ausgangs-PDO („Ausgang“ aus Sicht des EtherCAT-Masters) Version: 2.9 EL6688...
  • Seite 25 Indizes und geben sie einen entsprechenden Wert im „SetValue“-Dialog ein. • aus der Steuerung/PLC über ADS z. B. durch die Bausteine aus der TcEtherCAT.lib Bibliothek Dies wird für Änderungen während der Anlangenlaufzeit empfohlen oder wenn kein System Manager bzw. Bedienpersonal zur Verfügung steht. EL6688 Version: 2.9...
  • Seite 26 Grundlagen der Kommunikation Datenerhaltung Werden online auf dem Slave CoE-Parameter geändert, wird dies in Beckhoff-Geräten üblicherwei- se ausfallsicher im Gerät (EEPROM) gespeichert. D. h. nach einem Neustart (Repower) sind die veränderten CoE-Parameter immer noch erhalten. Andere Hersteller können dies anders handhaben.
  • Seite 27 ◦ wird das reale aktuelle Verzeichnis des Slaves ausgelesen. Dies kann je nach Größe und Zykluszeit einige Sekunden dauern. ◦ wird die tatsächliche Identität angezeigt ◦ wird der Firmware- und Hardware-Stand des Gerätes laut elektronischer Auskunft angezeigt ◦ ist ein grünes Online zu sehen EL6688 Version: 2.9...
  • Seite 28 • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. Version: 2.9 EL6688...

  • Seite 29: Distributed Clock

    Umfang von 32 Bit, d. h. nach ca. 4,2 Sekunden läuft die Variable über • Diese lokale Uhr wird vom EtherCAT Master automatisch mit der Master Clock im EtherCAT Bus mit einer Genauigkeit < 100 ns synchronisiert. Detaillierte Informationen entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. EL6688 Version: 2.9...

  • Seite 30: Montage Und Verdrahtung

    70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel aus- gewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten für Beckhoff-Feldbuskomponenten mit Standardtemperaturbereich beim Einsatz in explosions- gefährdeten Bereichen den zulässigen Umgebungstemperaturbereich von 0 bis 55°C! •...
  • Seite 31 II 3G KEMA 10ATEX0075 X Ex nA nC IIC T4 Gc Ta: 0 … +55°C II 3D KEMA 10ATEX0075 X Ex tc IIIC T135°C Dc Ta: 0 ... +55°C (nur für Feldbuskomponenten mit Zertifikatsnummer KEMA 10ATEX0075 X Issue 9) EL6688 Version: 2.9...

  • Seite 32: Weiterführende Dokumentation Zu Atex Und Iecex

    Beachten Sie auch die weiterführende Dokumentation Explosionsschutz für Klemmensysteme Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährdeten Bereichen gemäß ATEX und IECEx, die Ihnen auf der Beckhoff-Homepage www.beckhoff.de im Download-Bereich Ihres Pro- duktes zum Download zur Verfügung steht! Version: 2.9 EL6688...

  • Seite 33: Ul-Hinweise

    The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. VORSICHT Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). VORSICHT For devices with Ethernet connectors Not for connection to telecommunication circuits.

  • Seite 34: Hinweis Spannungsversorgung

    IEC 60204-1 et al., zum Beispiel bezüglich Leitungsabstand und -isolierung. • Eine SELV-Versorgung (Safety Extra Low Voltage) liefert sichere elektrische Trennung und Begrenzung der Spannung ohne Verbindung zum Schutzleiter, eine PELV-Versorgung (Protective Extra Low Voltage) benötigt zusätzlich eine sichere Verbindung zum Schutzleiter. Version: 2.9 EL6688...

  • Seite 35: Montage Und Demontage - Frontentriegelung Oben

    • Schließen Sie die Leitungen an. Demontage • Entfernen Sie alle Leitungen. • Ziehen Sie mit Daumen und Zeigefinger die orange Entriegelungslasche (3) zurück. Dabei ziehen sich über einen internen Mechanismus die beiden Rastnasen (3a) an der Hutschiene ins Klemmenmodul zurück. EL6688 Version: 2.9...
  • Seite 36 Montage und Verdrahtung • Ziehen Sie (4) das Klemmenmodul von der Montagefläche weg. Vermeiden Sie ein Verkanten; stabilisieren Sie das Modul ggf. mit der freien Hand Version: 2.9 EL6688...

  • Seite 37: Montage Und Demontage - Zughebelentriegelung

    • Hebeln Sie auf der linken Seite des Klemmenmoduls mit einem Schraubendreher (3) den Entriegelungshaken nach oben. Dabei ◦ ziehen sich über einen internen Mechanismus die beiden Rastnasen (3a) an der Hutschiene ins Klemmenmodul zurück, ◦ bewegt sich der Entriegelungshaken nach vorne (3b) und rastet ein EL6688 Version: 2.9...
  • Seite 38 • Bei 32- und 64-kanaligen Klemmenmodulen (KMxxx4 und KMxxx8 bzw. EMxxx4 und EMxxx8) hebeln Sie nun den zweiten Entriegelungshaken auf der rechten Seite des Klemmenmoduls auf die gleiche Weise nach oben. • Ziehen Sie (4) das Klemmenmodul von der Montagefläche weg. Version: 2.9 EL6688...

  • Seite 39: Empfohlene Tragschienen

    • Tragschiene TH 35-15 mit 1,5 mm Materialstärke Materialstärke der Tragschiene beachten Klemmenmodule und EtherCAT-Module der Serien KMxxxx, EMxxxx, sowie Klemmen der Serien EL66xx und EL67xx passen nicht auf die Tragschiene TH 35-15 mit 2,2 bis 2,5 mm Materialstärke (nach EN 60715)! EL6688 Version: 2.9...

  • Seite 40: Positionierung Von Passiven Klemmen

    Stromaufnahme aus dem E-Bus. Um einen optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander gereiht werden! Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt) Abb. 11: Korrekte Positionierung Abb. 12: Inkorrekte Positionierung Version: 2.9 EL6688...

  • Seite 41: Einbaulagen

    Die Einhaltung der Abstände nach Abb. Empfohlene Abstände bei Standard-Einbaulage wird empfohlen. Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage der Tragschiene aus, siehe Abb. Weitere Einbaulagen. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung. EL6688 Version: 2.9...
  • Seite 42 Montage und Verdrahtung Abb. 14: Weitere Einbaulagen Version: 2.9 EL6688...

  • Seite 43: El6688 - Leds Und Anschlussbelegung

    Montage und Verdrahtung EL6688 - LEDs und Anschlussbelegung LEDs Farbe Bedeutung grün Diese LEDs geben den Betriebszustand der Klemme wieder: Zustand der EtherCAT State Machine [} 69]: INIT = Initialisierung der Klemme oder BOOTSTRAP = Funktion für Firmware Updates [} 116] der...

  • Seite 44: Entsorgung

    Montage und Verdrahtung 4.10 Entsorgung Mit einer durchgestrichenen Abfalltonne gekennzeichnete Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. Version: 2.9 EL6688...

  • Seite 45: Inbetriebnahme

    In den folgenden Kapiteln wird dem Anwender die Inbetriebnahme der TwinCAT Entwicklungsumgebung auf einem PC System der Steuerung sowie die wichtigsten Funktionen einzelner Steuerungselemente erläutert. Bitte sehen Sie weitere Informationen zu TwinCAT 2 und TwinCAT 3 unter http://infosys.beckhoff.de/. 5.1.1 Installation TwinCAT Realtime Treiber Um einen Standard Ethernet Port einer IPC Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist...
  • Seite 46 Abb. 15: Aufruf im System Manager (TwinCAT 2) Unter TwinCAT 3 ist dies über das Menü unter „TwinCAT“ erreichbar: Abb. 16: Aufruf in VS Shell (TwinCAT 3) B: Über TcRteInstall.exe im TwinCAT-Verzeichnis Abb. 17: TcRteInstall.exe im TwinCAT-Verzeichnis In beiden Fällen erscheint der folgende Dialog: Version: 2.9 EL6688...
  • Seite 47 TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf „Gerät .. (EtherCAT)“ im Projektmappen-Explorer unter „E/A“ geöffnet werden: Nach der Installation erscheint der Treiber aktiviert in der Windows-Übersicht der einzelnen Netzwerkschnittstelle (Windows Start → Systemsteuerung → Netzwerk) EL6688 Version: 2.9...
  • Seite 48 Inbetriebnahme Abb. 20: Windows-Eigenschaften der Netzwerkschnittstelle Eine korrekte Einstellung des Treibers könnte wie folgt aussehen: Abb. 21: Beispielhafte korrekte Treiber-Einstellung des Ethernet Ports Andere mögliche Einstellungen sind zu vermeiden: Version: 2.9 EL6688...
  • Seite 49 Inbetriebnahme Abb. 22: Fehlerhafte Treiber-Einstellungen des Ethernet Ports EL6688 Version: 2.9...
  • Seite 50 IP-Adresse für diesen Port zu vergeben und DHCP zu deaktivieren. Dadurch entfällt die Wartezeit, bis sich der DHCP-Client des Ethernet Ports eine Default-IP-Adresse zuteilt, weil er kei- ne Zuteilung eines DHCP-Servers erhält. Als Adressraum empfiehlt sich z. B. 192.168.x.x. Abb. 23: TCP/IP-Einstellung des Ethernet Ports Version: 2.9 EL6688...

  • Seite 51: Hinweise Esi-Gerätebeschreibung

    Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0010) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z. B. in der Dokumentation nicht anders angegeben.
  • Seite 52 Revision in die Konfiguration zulässt. Üblicherweise bringt eine neue/größere Revision auch neue Features mit. Wenn diese nicht genutzt werden sollen, kann ohne Bedenken mit der bisherigen Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibili- tätsregel aus.
  • Seite 53 (Spracheinstellungen des Betriebssystems beachten!) Diese Datei ist im gleichen Zuge wie die andere Datei zu löschen. Fehlerhafte ESI-Datei Liegt eine fehlerhafte ESI-Datei vor die vom System Manager nicht eingelesen werden kann, meldet dies der System Manager durch ein Hinweisfenster. EL6688 Version: 2.9...
  • Seite 54 Ursachen dafür können sein • Aufbau der *.xml entspricht nicht der zugehörigen *.xsd-Datei → prüfen Sie die Ihnen vorliegenden Schemata • Inhalt kann nicht in eine Gerätebeschreibung übersetzt werden → Es ist der Hersteller der Datei zu kontaktieren Version: 2.9 EL6688...

  • Seite 55: Twincat Esi Updater

    Inbetriebnahme 5.1.3 TwinCAT ESI Updater Ab TwinCAT 2.11 kann der System Manager bei Online-Zugang selbst nach aktuellen Beckhoff ESI-Dateien suchen: Abb. 30: Anwendung des ESI Updater (>=TwinCAT 2.11) Der Aufruf erfolgt unter: „Options“ → „Update EtherCAT Device Descriptions“. Auswahl bei TwinCAT 3: Abb. 31: Anwendung des ESI Updater (TwinCAT 3) Der ESI Updater ist eine bequeme Möglichkeit, die von den EtherCAT Herstellern bereitgestellten ESIs...

  • Seite 56: Offline Konfigurationserstellung

    Für eine EtherCAT I/O Anwendung mit EtherCAT Slaves ist der „EtherCAT“ Typ auszuwählen. „EtherCAT Automation Protocol via EL6601“ ist für den bisherigen Publisher/Subscriber-Dienst in Kombination mit einer EL6601/EL6614 Klemme auszuwählen. Abb. 33: Auswahl EtherCAT Anschluss (TwinCAT 2.11, TwinCAT 3) Diesem virtuellen Gerät ist dann ein realer Ethernet Port auf dem Laufzeitsystem zuzuordnen. Version: 2.9 EL6688...
  • Seite 57 Es können nur Ethernet Ports für ein EtherCAT-Gerät ausgewählt werden, für die der TwinCAT Re- altime-Treiber installiert ist. Dies muss für jeden Port getrennt vorgenommen werden. Siehe dazu die entsprechende Installationsseite [} 45]. Definieren von EtherCAT Slaves Durch Rechtsklick auf ein Gerät im Konfigurationsbaum können weitere Geräte angefügt werden. EL6688 Version: 2.9...
  • Seite 58 Das Suchfeld erleichtert das Auffinden eines bestimmten Gerätes (ab TwinCAT 2.11 bzw. TwinCAT 3). Abb. 37: Auswahldialog neues EtherCAT-Gerät Standardmäßig wird nur der Name/Typ des Gerätes als Auswahlkriterium verwendet. Für eine gezielte Auswahl einer bestimmen Revision des Gerätes kann die Revision als „Extended Information“ eingeblendet werden. Version: 2.9 EL6688...
  • Seite 59 Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden, z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues EtherCAT-Gerät“) wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte Produktionsstand im Auswahldialog angezeigt. Sollen alle im System als ESI-Beschreibungen vorliegenden Revisionen eines Gerätes angezeigt werden, ist die Checkbox „Show Hidden Devices“...
  • Seite 60 Abb. 40: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 61: Online Konfigurationserstellung

    Im Konfigurationsbaum bringt uns ein Rechtsklick auf den General-Punkt „I/O Devices“ zum Such-Dialog. Abb. 43: Scan Devices (links: TwinCAT 2; rechts: TwinCAT 3) Dieser Scan-Modus versucht nicht nur EtherCAT-Geräte (bzw. die als solche nutzbaren Ethernet-Ports) zu finden, sondern auch NOVRAM, Feldbuskarten, SMB etc. Nicht alle Geräte können jedoch automatisch gefunden werden. EL6688 Version: 2.9...
  • Seite 62 Beim Scan fragt der Master die Identity Informationen der EtherCAT Slaves aus dem Slave-EE- PROM ab. Es werden Name und Revision zur Typbestimmung herangezogen. Die entsprechenden Geräte werden dann in den hinterlegten ESI-Daten gesucht und in dem dort definierten Default-Zu- stand in den Konfigurationsbaum eingebaut. Abb. 46: Beispiel Default-Zustand Version: 2.9 EL6688...
  • Seite 63 Konfiguration. Ebenso werden eventuell von A weltweit Ersatzteillager für die kommenden Serienmaschinen mit Klemmen EL2521-0025-1018 angelegt. Nach einiger Zeit erweitert Beckhoff die EL2521-0025 um ein neues Feature C. Deshalb wird die FW geändert, nach außen hin kenntlich durch einen höheren FW-Stand und eine neue Revision -1019.
  • Seite 64 Die Konfiguration wird aufgebaut und kann danach gleich in den Online-Zustand (OPERATIONAL) versetzt werden. Abb. 52: Abfrage Config/FreeRun (links: TwinCAT 2; rechts TwinCAT 3) Im Config/FreeRun-Mode wechselt die System Manager Anzeige blau/rot und das EtherCAT-Gerät wird auch ohne aktive Task (NC, PLC) mit der Freilauf-Zykluszeit von 4 ms (Standardeinstellung) betrieben. Version: 2.9 EL6688...
  • Seite 65 In diesem Fall bietet der System Manager an, die im Gerät eventuell vorliegende ESI auszulesen. Lesen Sie dazu das Kapitel „Hinweise zu ESI/XML“. • Teilnehmer werden nicht richtig erkannt Ursachen können sein ◦ fehlerhafte Datenverbindungen, es treten Datenverluste während des Scans auf ◦ Slave hat ungültige Gerätebeschreibung EL6688 Version: 2.9...
  • Seite 66 Bei diesem Scan werden z. Z. (TwinCAT 2.11 bzw. 3.1) nur die Geräteeigenschaften Vendor (Hersteller), Gerätename und Revision verglichen! Ein „ChangeTo“ oder „Copy“ sollte nur im Hinblick auf die Beckhoff IO-Kompatibilitätsregel (s. o.) nur mit Bedacht vorgenommen werden. Das Gerät wird dann in der Konfigu- ration gegen die vorgefundene Revision ausgetauscht, dies kann Einfluss auf unterstützte Prozessdaten...
  • Seite 67 Geräte die Funktionen der Vorgänger-Geräte unterstützen sollen. Ist die gefundene Revision < als die konfigurierte Revision, ist der Einsatz vermutlich nicht möglich. Eventuell unterstützt das vorgefundene Gerät nicht alle Funktionen, die der Master von ihm aufgrund der höheren Revision erwartet. EL6688 Version: 2.9...
  • Seite 68 Abb. 59: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 69: Ethercat Teilnehmerkonfiguration

    ESI-EEPROM überschrieben - deshalb ist dieser Vorgang nur im Online-Zustand (ConfigMode) möglich. 5.1.7 EtherCAT Teilnehmerkonfiguration Klicken Sie im linken Fenster des TwinCAT 2 System Managers bzw. bei der TwinCAT 3 Entwicklungsumgebung im Projektmappen-Explorer auf das Element der Klemme im Baum, die Sie konfigurieren möchten (im Beispiel: Klemme 3: EL3751). EL6688 Version: 2.9...
  • Seite 70 Laufende Nr. des EtherCAT-Geräts Typ des EtherCAT-Geräts Kommentar Hier können Sie einen Kommentar (z. B. zum Anlagenteil) hinzufügen. Disabled Hier können Sie das EtherCAT-Gerät deaktivieren. Symbole erzeugen Nur wenn dieses Kontrollkästchen aktiviert ist, können Sie per ADS auf diesen EtherCAT-Slave zugreifen. Version: 2.9 EL6688...
  • Seite 71 Zeigt die (Allgemeine Slave PDO-) Konfiguration der Prozessdaten an. Die Eingangs- und Ausgangsdaten des EtherCAT-Slaves werden als CANopen Prozess-Daten-Objekte (Process Data Objects, PDO) dargestellt. Falls der EtherCAT-Slave es unterstützt, ermöglicht dieser Dialog dem Anwender ein PDO über PDO-Zuordnung auszuwählen und den Inhalt des individuellen PDOs zu variieren. EL6688 Version: 2.9...
  • Seite 72 Prozessdaten (Größe in Bit/Bytes, Quellort, Übertragungsart) er von oder zu diesem Slave übermitteln möchte. Eine falsche Konfiguration kann einen erfolgreichen Start des Slaves verhindern. Für Beckhoff EtherCAT Slaves EL, ES, EM, EJ und EP gilt im Allgemeinen: • Die vom Gerät unterstützten Prozessdaten Input/Output sind in der ESI/XML-Beschreibung herstellerseitig definiert.
  • Seite 73 Karteireiters können Sie betrachten, welche Download-Requests während des Startups zur Mailbox gesendet werden. Es ist auch möglich neue Mailbox-Requests zur Listenanzeige hinzuzufügen. Die Download-Requests werden in derselben Reihenfolge zum Slave gesendet, wie sie in der Liste angezeigt werden. EL6688 Version: 2.9...
  • Seite 74 Karteireiter CoE - Online angezeigt. Dieser Dialog listet den Inhalt des Objektverzeichnisses des Slaves auf (SDO-Upload) und erlaubt dem Anwender den Inhalt eines Objekts dieses Verzeichnisses zu ändern. Details zu den Objekten der einzelnen EtherCAT-Geräte finden Sie in den gerätespezifischen Objektbeschreibungen. Version: 2.9 EL6688...
  • Seite 75 Das Objekt kann ausgelesen und Daten können in das Objekt geschrieben werden (Read/Write) Das Objekt kann ausgelesen werden, es ist aber nicht möglich Daten in das Objekt zu schreiben (Read only) Ein zusätzliches P kennzeichnet das Objekt als Prozessdatenobjekt. Wert Wert des Objekts EL6688 Version: 2.9...
  • Seite 76 Slave hochgeladen. In der untenstehenden Liste können Sie festlegen welche Objekt-Typen hochgeladen werden sollen. Offline - über EDS-Datei Wenn dieses Optionsfeld angewählt ist, wird die Liste der im Objektverzeichnis enthaltenen Objekte aus einer EDS-Datei gelesen, die der Anwender bereitstellt. Karteireiter „Online“ Abb. 71: Karteireiter „Online“ Version: 2.9 EL6688...
  • Seite 77 Carrier-Signal ist am Port vorhanden, der Port ist aber geschlossen. File Access over EtherCAT Download Mit dieser Schaltfläche können Sie eine Datei zum EtherCAT-Gerät schreiben. Upload Mit dieser Schaltfläche können Sie eine Datei vom EtherCAT-Gerät lesen. Karteireiter „DC“ (Distributed Clocks) Abb. 72: Karteireiter „DC“ (Distributed Clocks) EL6688 Version: 2.9...
  • Seite 78 • DC-Synchron (Input based) • DC-Synchron Erweiterte Einstellungen… Erweiterte Einstellungen für die Nachregelung der echtzeitbestimmende TwinCAT-Uhr Detaillierte Informationen zu Distributed Clocks sind unter http://infosys.beckhoff.de angegeben: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Distributed Clocks 5.1.7.1 Detaillierte Beschreibung Karteireiter „Prozessdaten“ Sync-Manager Listet die Konfiguration der Sync-Manager (SM) auf.

  • Seite 79: Import/Export Von Ethercat-Teilnehmern Mittels Sci Und Xti

    • Zyklische Prozessdaten (PDO) • Synchronisierung (Distributed Clocks, FreeRun, SM‑Synchron) • CoE‑Parameter (azyklisches Objektverzeichnis) Hinweis: je nach Slave sind nicht alle drei Elemente vorhanden. Zum besseren Verständnis der Export/Import‑Funktion wird der übliche Ablauf bei der IO‑Konfiguration betrachtet: EL6688 Version: 2.9...
  • Seite 80 • innerhalb der TwinCAT‑Umgebung: Export/Import als xti‑Datei oder • außerhalb, d.h. TwinCAT‑Grenzen überschreitend: Export/Import als sci‑Datei. Zur Veranschaulichung im Folgenden ein Beispiel: eine EL3702‑Klemme in Standard‑Einstellung wird auf 2‑fach Oversampling umgestellt (blau) und das optionale PDO „StartTimeNextLatch“ wahlweise hinzugefügt (rot): Version: 2.9 EL6688...
  • Seite 81 Die beiden genannten Methoden für den Export und Import der veränderten Klemme werden im Folgenden demonstriert. 5.1.8.2 Das Vorgehen innerhalb TwinCAT mit xti‑Dateien Jedes IO Gerät kann einzeln exportiert/abgespeichert werden: Die xti‑Datei kann abgelegt: und in einem anderen TwinCAT System über „Insert Existing item“ wieder importiert werden: EL6688 Version: 2.9...

  • Seite 82: Das Vorgehen Innerhalb Und Außerhalb Twincat Mit Sci-Datei

    • Falls TwinCAT offline ist (es liegt keine Verbindung zu einer laufenden realen Steuerung vor) kann eine Warnmeldung erscheinen, weil nach Ausführung der Funktion das System den Versuch unternimmt, den EtherCAT Strang neu zu laden, ist in diesem Fall allerdings nicht ergebnisrelevant und kann mit Klick auf „OK“ bestätigt werden: Version: 2.9 EL6688...
  • Seite 83 Referenz auf die ursprüngliche ESI Datei. Export SCI Datei speichern. • Bei Mehrfachauswahl ist eine Listenansicht verfügbar (Export multiple SCI files): • Auswahl der zu exportierenden Slaves: ◦ All: Es werden alle Slaves für den Export selektiert. EL6688 Version: 2.9...
  • Seite 84 Es werden alle Slaves abgewählt. • Die sci‑Datei kann lokal abgespeichert werden: • Es erfolgt der Export: Import • Eine sci‑Beschreibung kann wie jede normale Beckhoff‑Gerätebeschreibung manuell in die TwinCAT‑Konfiguration eingefügt werden. • Die sci‑Datei muss im TwinCAT‑ESI‑Pfad liegen, i.d.R. unter: C:\TwinCAT\3.1\Config\Io\EtherCAT •...
  • Seite 85 Inbetriebnahme • SCI‑Geräte anzeigen und gewünschtes Gerät auswählen und einfügen: Weitere Hinweise • Einstellungen für die SCI‑Funktion können über den allgemeinen Options Dialog vorgenommen werden (Tools → Options → TwinCAT → Export SCI): Erläuterung der Einstellungen: EL6688 Version: 2.9...
  • Seite 86 Standard Einstellung, ob die Module bestehen bleiben. Generic Reload Devices Einstellung, ob vor dem SCI Export das Kommando „Reload Devices“ ausge- führt wird. Dies wird dringend empfohlen, um eine konsistente Slave‑Konfiguration zu ge- währleisten. SCI‑Fehlermeldungen werden bei Bedarf im TwinCAT Logger Output‑Fenster angezeigt: Version: 2.9 EL6688...

  • Seite 87: Allgemeine Inbetriebnahmehinweise Des Ethercat Slaves

    Diese Diagnose ist für alle Slaves gleich. als auch über • kanal-typische Funktionsdiagnose (geräteabhängig) Siehe entsprechende Gerätedokumentation Die Farbgebung in Abb. Auswahl an Diagnoseinformationen eines EtherCAT Slave entspricht auch den Variablenfarben im System Manager, siehe Abb. Grundlegende EtherCAT Slave Diagnose in der PLC. EL6688 Version: 2.9...
  • Seite 88 Variablen über ADS sinnvoll. In Abb. Grundlegende EtherCAT Slave Diagnose in der PLC ist eine Beispielimplementation einer grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.
  • Seite 89 Das CoE-Parameterverzeichnis (CanOpen-over-EtherCAT) dient der Verwaltung von Einstellwerten des jeweiligen Slaves. Bei der Inbetriebnahme eines komplexeren EtherCAT Slaves sind unter Umständen hier Veränderungen vorzunehmen. Zugänglich ist es über den TwinCAT System Manager, s. Abb. EL3102, CoE- Verzeichnis: EL6688 Version: 2.9...
  • Seite 90 • Es ist vom Anwender die StartUp-Liste mit den Änderungen zu pflegen. Inbetriebnahmehilfe im TwinCAT System Manager In einem fortschreitenden Prozess werden für EL/EP-EtherCAT-Geräte Inbetriebnahmeoberflächen eingeführt. Diese sind in TwinCAT System Managern ab TwinCAT 2.11R2 verfügbar. Sie werden über entsprechend erweiterte ESI-Konfigurationsdateien in den System Manager integriert. Version: 2.9 EL6688...
  • Seite 91 (DC), PDO, CoE) definiert sind. Siehe dazu auch Kapitel "Grundlagen der Kommunikation, EtherCAT State Machine [} 22]. Der Hochlauf kann je nach Konfigurationsaufwand und Gesamtkonfiguration bis zu einigen Sekunden dauern. Auch der EtherCAT Master selbst muss beim Start diese Routinen durchlaufen, bis er in jedem Fall den Zielzustand OP erreicht. EL6688 Version: 2.9...
  • Seite 92 • Slaves: OP Diese Einstellung gilt für alle Slaves zugleich. Abb. 77: Default Verhalten System Manager Zusätzlich kann im Dialog „Erweiterte Einstellung“ beim jeweiligen Slave der Zielzustand eingestellt werden, auch dieser ist standardmäßig OP. Abb. 78: Default Zielzustand im Slave Version: 2.9 EL6688...
  • Seite 93 Koppler liefern kann, sind an entsprechenden Positionen im Klemmenstrang Einspeiseklemmen (z. B. EL9410) zu setzen. Im TwinCAT System Manager wird der vorberechnete theoretische maximale E-Bus-Strom als Spaltenwert angezeigt. Eine Unterschreitung wird durch negativen Summenbetrag und Ausrufezeichen markiert, vor einer solchen Stelle ist eine Einspeiseklemme zu setzen. EL6688 Version: 2.9...
  • Seite 94 Ab TwinCAT 2.11 wird bei der Aktivierung einer solchen Konfiguration eine Warnmeldung „E-Bus Power of Terminal...“ im Logger-Fenster ausgegeben: Abb. 81: Warnmeldung E-Bus-Überschreitung HINWEIS Achtung! Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepoten- tial erfolgen! Version: 2.9 EL6688...

  • Seite 95: Hinweise Zur Inbetriebnahme

    Hinweise zur Inbetriebnahme HINWEIS Grundlegende Informationen zur externen TwinCAT-Synchronisierung Die EL6688 ist ein EtherCAT Slave zur Zeitsynchronisierung. Bitte die Erläuterungen in der EtherCAT Sys- tem Dokumentation ab Kapitel „EtherCAT Synchronisierung“ beachten. Schnellstart als Slave Clock (Punkt 3 optional – StartUp-Liste für den Austauschfall) 1. Konfiguration in TwinCAT erzeugen: Rechtsklick auf EtherCAT-Devices und „Boxen scannen“...
  • Seite 96 So wird auch ein im Austauschfall ein neuer EtherCAT Slave automatisch mit den Vorgaben des Anwenders parametriert. Bei der EL6688 ist zu beachten: Sofort beim Hochlauf der Klemme wird die PTP Clock mit den im CoE gespeicherten Parametern gestartet, also bereits im State INIT. Eine Veränderung der PTP- Einstellungen im CoE z. B.
  • Seite 97 • Zykluszeit EtherCAT: 1 ms empfohlen, je langsamer die Zykluszeit desto ungenauer wird die Synchronisierung • aufgrund des BMCA benötigt die EL6688 mehrere Sekunden, bis sie auswertbare Daten liefert. Nach dem Uhrenhochlauf wird ca. 10 Sekunden auf dem Bus mitgehört um evtl. vorhandene Grandmaster zu finden.
  • Seite 98 Gegenseitige Einstellungen Je nach verwendetem Protokoll müssen bei der Grandmasterclock und Slaveclock(s) die folgenden Einstellungen übereinstimmen. Zur Einstellung in der EL6688 siehe das CoE-Verzeichnis ab Index 0xF880. Änderungen sind durch das Beschreiben von Index 0x1010:01 mit 0x65766173  permanent zu speichern.
  • Seite 99 Inbetriebnahme Güteeinstellungen Zur Einstellung in der EL6688 siehe das CoE-Verzeichnis ab Index 0xF880. Änderungen sind durch das Beschreiben von Index 0x1010:01 mit 0x65766173  permanent zu speichern. • PTPv1 "Clock Stratum": je kleiner dieser Wert, desto bessere Güte bescheinigt sich der Master "Preferred": dieses Flag zeigt an, dass diese Clock bevorzugt als Master verwendet werden soll...
  • Seite 100 Ein Stratum = 255 wird eingestellt, damit wird diese Clock nie als Grandmaster im Netzwerk verwendet werden. Eigene IP-Adresse: es kann der EL6688 eine eigene IP-Adresse vergeben werden, unter der sie u. a. ihre DelayRequest-Messages absendet. Diese kann auch zum zur ping-Kontrolle verwendet werden. Soweit das eingestellte Delay Request Interval ungleich „disabled“...

  • Seite 101: Antworten Auf Häufig Gestellte Fragen

    TAI kann mithilfe des UTC Offset in der Applikation in UTC umgerechnet werden. Die EL6688 hat als Basiszeit diejenige Basiszeit, welche vom Grandmaster bereitgestellt wird! Diese Basiszeit wird fast immer die TAI sein (weil andere Zeitquellen/-basen sprungbehaftet sein können). Ggf.
  • Seite 102 UTC Offset in der Applikation in UTC umgerechnet werden. Sofern der Grandmaster Informationen zum aktuellen UTC Offset bereitstellt, werden diese im CoE der EL6688 vorgehalten, so dass diese sich in der Steuerung verarbeiten lassen. Die aktuelle Anzahl an Schaltsekunden (CoE: CurrentUtcOffset (0xFA80.0B)) sowie Ankündigungen möglicher weiterer Schaltevents (CoE: Leap61 (0xFA80.0D) für plus 1s und Leap59...
  • Seite 103 TwinCAT-Systems möglicherweise noch auf "Config Mode". Sofern dies der Fall ist, kann TwinCAT während der Startphase (selbst bei physikalischer Verbindung zwischen PTP Master und EL6688) nicht auf die externe Uhr zugreifen - somit bleibt DcToTcTimeOffset = 0 und der Unterschied wird von TwinCAT in DcToExtTimeOffset eingetragen.
  • Seite 104 • Entsprechend der verwendeten Hardware und deren Genauigkeit (beispielsweise: kleiner ±1000 ns = 1 µs bei einem GPS gestützten System) schwingt der Wert „Offset From Master“ entsprechend dieser Genauigkeit. Eine Erhöhung des Sync Intervals (CoE: OxF882.3) kann die Genauigkeit verbessern, erhöht jedoch auch den netzwerkseitigen Traffic. Version: 2.9 EL6688...

  • Seite 105: Objektbeschreibung Und Parametrierung

    Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Descripti- on. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Parametrierung über das CoE-Verzeichnis (CAN over EtherCAT) Die Parametrierung der Klemme wird über den CoE - Online Reiter (mit Doppelklick auf das ent-...
  • Seite 106 Index 0xF880 PTP Common Index Name Bedeutung Datentyp Flags Default (hex) F880:0 PTP Common Max. Subindex UINT8 0x01 (1 F880:01 Precision Einstellung der Betriebsart der EL6688: UINT16 0x0010 (16 Time Protocol PTPV1/2 Index 0xF881 PTPv1 Settings Index Name Bedeutung Datentyp Flags Default...

  • Seite 107: Objekte Für Den Regulären Betrieb

    0x00000000 F8E0:04 Gateway Gateway UINT32 0x00000000 5.5.2 Objekte für den regulären Betrieb Die EL6688 verfügt über keine solchen Objekte. 5.5.3 Weitere Objekte 0x1000-0xFFFF Vollständige Übersicht Standardobjekte (0x1000-0x1FFF) Standardobjekte haben für alle EtherCAT-Slaves die gleiche Bedeutung. Index 0x1000 Device type Index...
  • Seite 108 External device not connected BOOLEAN 0x00 (0 not connected 10F4:11 Internal time Internal time stamp UINT64 stamp 10F4:12 External time External time stamp UINT64 stamp 10F4:13 Control Value Control Value for DC Master Clock INT32 0x00000000 for DC Master Clock Version: 2.9 EL6688...
  • Seite 109 PDO Parameter TxPDO 3 UINT8 0x06 (6 External Sync Compact 1802:06 Exclude Hier sind die TxPDOs (Index der TxPDO OCTET- 00 1A 01 1A TxPDOs Mapping Objekte) angegeben, die nicht STRING[4] zusammen mit TxPDO 3 übertragen werden dürfen EL6688 Version: 2.9...
  • Seite 110 1A00:08 SubIndex 008 8. PDO Mapping entry (object 0x10F4 UINT32 0x10F4:12, 64 (External synchronization status), entry 0x12 (External time stamp)) 1A00:09 SubIndex 009 9. PDO Mapping entry (object 0x10F4 UINT32 0x10F4:13, 32 (External synchronization status), entry 0x13 (Control Value for DC Master Clock)) Version: 2.9 EL6688...
  • Seite 111 1A02:05 SubIndex 005 5. PDO Mapping entry (object 0x10F4 UINT32 0x10F4:0F, 1 (External synchronization status), entry 0x0F (Time stamp update toggle)) 1A02:06 SubIndex 006 6. PDO Mapping entry (object 0x10F4 UINT32 0x10F4:10, 1 (External synchronization status), entry 0x10 (External device not connected)) EL6688 Version: 2.9...
  • Seite 112 Index 0x1C13 TxPDO assign Index Name Bedeutung Datentyp Flags Default (hex) 1C13:0 TxPDO assign PDO Assign Inputs UINT8 0x01 (1 1C13:01 SubIndex 001 1. zugeordnete TxPDO (enthält den Index des UINT16 0x1A00 zugehörigen TxPDO Mapping Objekts) (6656 Version: 2.9 EL6688...
  • Seite 113 1C33:0 Shift too short wie 1C32:13 UINT16 0x0000 (0 counter 1C33:20 Sync error wie 1C32:32 BOOLEAN 0x00 (0 Profilspezifische Objekte (0x6000-0xFFFF) Profilspezifische Objekte haben für alle EtherCAT Slaves, die das Profil 5001 unterstützen, die gleiche Bedeutung. EL6688 Version: 2.9...
  • Seite 114 Index Name Bedeutung Datentyp Flags Default (hex) F008:0 Code word reserviert UINT32 0x00000000 Index 0xF8F0 Vendor data Index Name Bedeutung Datentyp Flags Default (hex) F8F0:0 Vendor data Max. Subindex UINT8 0x01 (1 F8F0:01 MAC_Address MAC_Address OCTET- STRING[6] Version: 2.9 EL6688...

  • Seite 115: Anhang

    Detaillierte Informationen hierzu entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. Firmware Kompatibilität Beckhoff EtherCAT Geräte werden mit dem aktuell verfügbaren letzten Firmware-Stand ausgeliefert. Dabei bestehen zwingende Abhängigkeiten zwischen Firmware und Hardware; eine Kompatibilität ist nicht in jeder Kombination gegeben. Die unten angegebene Übersicht zeigt auf welchem Hardware-Stand eine Firmware betrieben werden kann.

  • Seite 116: Firmware Update El/Es/Elm/Em/Epxxxx

    Anhang Firmware Update EL/ES/ELM/EM/EPxxxx Dieses Kapitel beschreibt das Geräte-Update für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden. HINWEIS Nur TwinCAT 3 Software verwenden! Ein Firmware-Update von Beckhoff IO Geräten ist ausschließlich mit einer TwinCAT3-Installation durchzu- führen.

  • Seite 117: Gerätebeschreibung Esi-File/Xml

    Die Geräterevision steht in engem Zusammenhang mit der verwendeten Firmware bzw. Hardware. Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. EL6688 Version: 2.9...
  • Seite 118 Abb. 86: Rechtsklick auf das EtherCAT Gerät bewirkt das Scannen des unterlagerten Feldes Wenn das gefundene Feld mit dem konfigurierten übereinstimmt, erscheint Abb. 87: Konfiguration identisch ansonsten erscheint ein Änderungsdialog, um die realen Angaben in die Konfiguration zu übernehmen. Abb. 88: Änderungsdialog Version: 2.9 EL6688...
  • Seite 119 Die meisten EtherCAT-Geräte lesen eine geänderte ESI-Beschreibung umgehend bzw. nach dem Aufstarten aus dem INIT ein. Einige Kommunikationseinstellungen wie z. B. Distributed Clocks wer- den jedoch erst bei PowerOn gelesen. Deshalb ist ein kurzes Abschalten des EtherCAT Slave nö- tig, damit die Änderung wirksam wird. EL6688 Version: 2.9...

  • Seite 120: Erläuterungen Zur Firmware

    • offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z. B. „Beckhoff EL5xxx.xml“) enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen wer- den.
  • Seite 121 Firmware Update. Abb. 92: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).

  • Seite 122: Fpga-Firmware *.Rbf

    Der TwinCAT System-Manager zeigt die Version der FPGA-Firmware an. Klicken Sie hierzu auf die Ethernet-Karte Ihres EtherCAT-Stranges (im Beispiel Gerät 2) und wählen Sie den Karteireiter Online. Die Spalte Reg:0002 zeigt die Firmware-Version der einzelnen EtherCAT-Geräte in hexadezimaler und dezimaler Darstellung an. Version: 2.9 EL6688...
  • Seite 123 Abb. 94: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren. EL6688 Version: 2.9...
  • Seite 124 Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms).
  • Seite 125 • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: EL6688 Version: 2.9...

  • Seite 126: Gleichzeitiges Update Mehrerer Ethercat-Geräte

    Die Firmware von mehreren Geräten kann gleichzeitig aktualisiert werden, ebenso wie die ESI- Beschreibung. Voraussetzung hierfür ist, dass für diese Geräte die gleiche Firmware-Datei/ESI gilt. Abb. 96: Mehrfache Selektion und FW-Update Wählen Sie dazu die betreffenden Slaves aus und führen Sie das Firmware-Update im BOOTSTRAP Modus wie o. a. aus. Version: 2.9 EL6688...

  • Seite 127: Wiederherstellen Des Auslieferungszustandes

    Abb. 98: Eingabe des Restore-Wertes im Set Value Dialog Alternativer Restore-Wert Bei einigen Klemmen älterer Bauart lassen sich die Backup-Objekte mit einem alternativen Restore- Wert umstellen: Dezimalwert: 1819238756, Hexadezimalwert: 0x6C6F6164. Eine falsche Eingabe des Restore-Wertes zeigt keine Wirkung! EL6688 Version: 2.9...

  • Seite 128: Support Und Service
