Nederlands
3

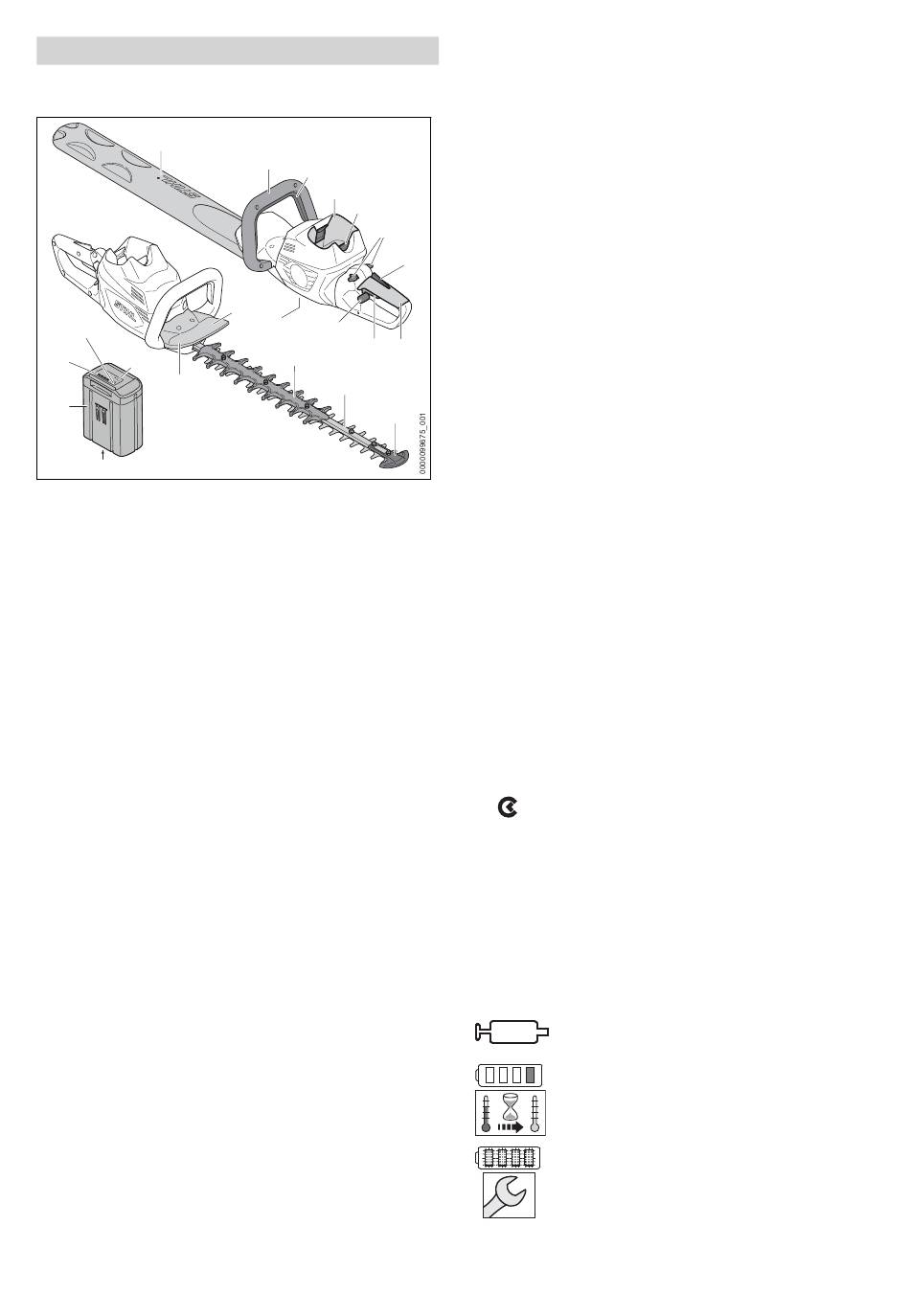

Overzicht

3.1

Heggenschaar en accu

1
18
19
17
12
16
#
1 mesbescherming
De mesbescherming beschermt tegen het
contact met de messen.
2 beugelhandgreep
De beugelhandgreep dient voor het vasthou‐
den, geleiden en dragen van de heggens‐
chaar.
3 schakelbeugel
De schakelbeugel schakelt de heggenschaar
samen met de schakelhendel in en uit.
4 accuschacht
De accu wordt ondergebracht in de accu‐
schacht.
5 Blokkeerhendel
De blokkeerhendel borgt de accu in de accu‐
schacht.
6 Blokkeerhendel
De blokkeerhendel deblokkeert de schakel‐
hendel.
7 ergo-hendel
De Ergo-hendel houdt de blokkeerhendel in
zijn stand als de schakelhendel wordt losgela‐
ten.
8 Bedieningshandgreep
De bedieningshandgreep dient voor het
bedienen, vasthouden en hanteren van de
heggenschaar.
9 Schakelhendel
De schakelhendel schakelt de heggenschaar
samen met de schakelbeugel in en uit.
78
2
3
4
5
6
#
11
10
9
8
13
14
15
10 Blokkeerschuif
De blokkeerschuif deblokkeert de draaibare
bedieningshandgreep.
11 afsluitplug
De afsluitplug sluit de opening voor het STIHL
multipurposevet af.
12 Handbeschermer
De handbeschermer beschermt de hand op
de beugelhandgreep tegen het contact met
7
de messen.
13 knipbeveiliging
De knipbeveiliging beschermt het bovenbeen
tegen contact met het achterste deel van de
messen.
14 Messen
De messen knippen het snoeimateriaal.
15 zwaardbeschermer
De zwaardbeschermer beschermt de punt
van de messen tegen contact met voorwer‐
pen.
16 Accu
De accu voorziet de heggenschaar van ener‐
gie.
17 Leds
De leds geven de laadtoestand van de accu
en storingen aan.
18 Druktoets
De druktoets activeert de leds op de accu.
Deze activeert en deactiveert de Bluetooth®-
interface (indien aanwezig).
19 LED "BLUETOOTH
)
De led geeft de activering en deactivering van
de Bluetooth®-interface aan.
# Typeplaatje met machinenummer
3.2 Pictogrammen
De pictogrammen kunnen op de heggenschaar,
de accu en de acculader staan en hebben de
volgende betekenis:
Dit pictogram kenmerkt de boring voor
het STIHL multipurpose vet.
1 led brandt rood. De accu is te warm
of te koud.
4 leds knipperen rood. In de accu
bevindt zich een storing.
3 Overzicht
®
" (alleen voor accu's met
