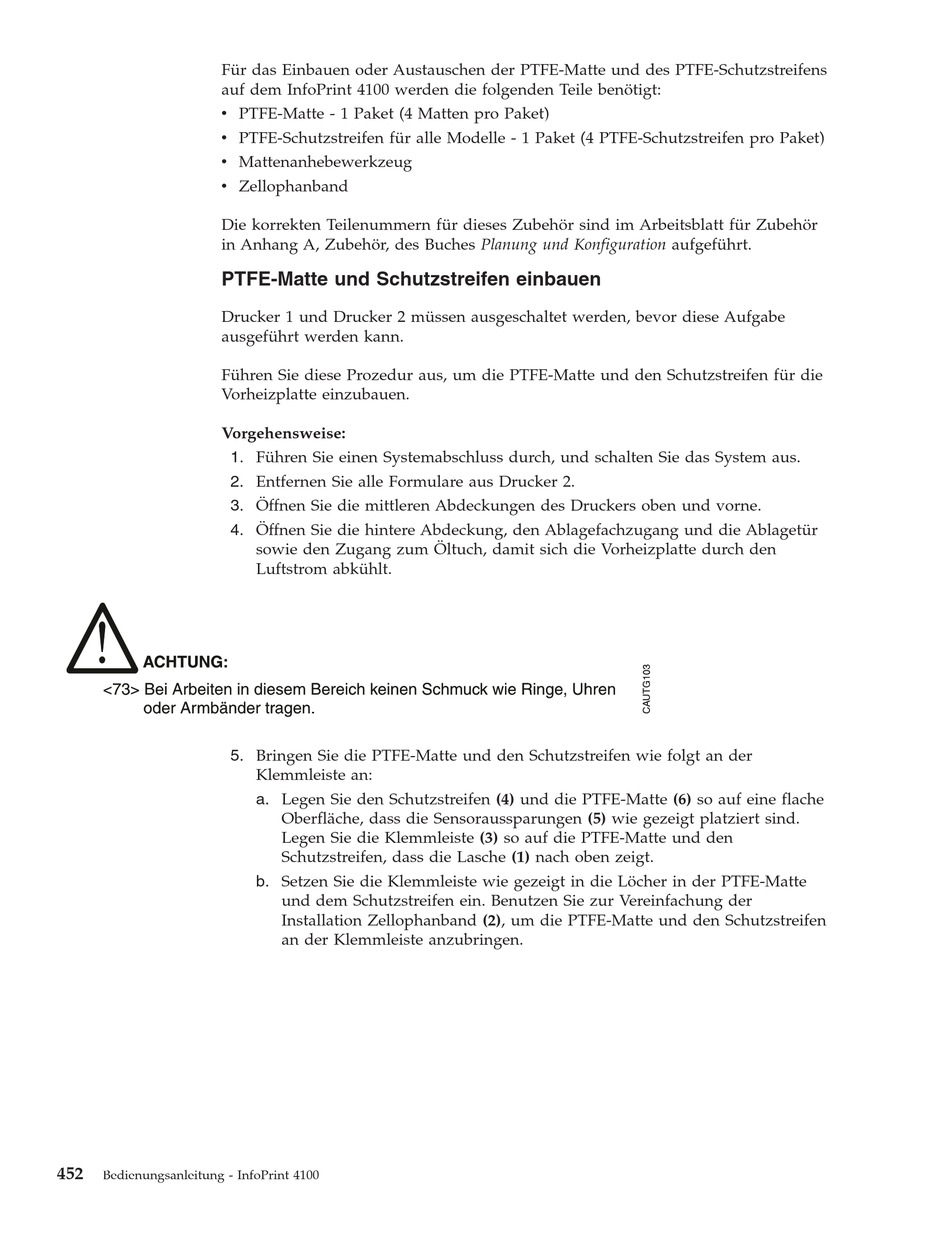

Für das Einbauen oder Austauschen der PTFE-Matte und des PTFE-Schutzstreifens
auf dem InfoPrint 4100 werden die folgenden Teile benötigt:
v PTFE-Matte - 1 Paket (4 Matten pro Paket)
v PTFE-Schutzstreifen für alle Modelle - 1 Paket (4 PTFE-Schutzstreifen pro Paket)
v Mattenanhebewerkzeug
v Zellophanband
Die korrekten Teilenummern für dieses Zubehör sind im Arbeitsblatt für Zubehör
in Anhang A, Zubehör, des Buches Planung und Konfiguration aufgeführt.
PTFE-Matte und Schutzstreifen einbauen
Drucker 1 und Drucker 2 müssen ausgeschaltet werden, bevor diese Aufgabe
ausgeführt werden kann.
Führen Sie diese Prozedur aus, um die PTFE-Matte und den Schutzstreifen für die
Vorheizplatte einzubauen.
Vorgehensweise:
452
Bedienungsanleitung - InfoPrint 4100
1. Führen Sie einen Systemabschluss durch, und schalten Sie das System aus.
2. Entfernen Sie alle Formulare aus Drucker 2.
3. Öffnen Sie die mittleren Abdeckungen des Druckers oben und vorne.
4. Öffnen Sie die hintere Abdeckung, den Ablagefachzugang und die Ablagetür
sowie den Zugang zum Öltuch, damit sich die Vorheizplatte durch den
Luftstrom abkühlt.
5. Bringen Sie die PTFE-Matte und den Schutzstreifen wie folgt an der
Klemmleiste an:
a. Legen Sie den Schutzstreifen (4) und die PTFE-Matte (6) so auf eine flache
Oberfläche, dass die Sensoraussparungen (5) wie gezeigt platziert sind.
Legen Sie die Klemmleiste (3) so auf die PTFE-Matte und den
Schutzstreifen, dass die Lasche (1) nach oben zeigt.
b. Setzen Sie die Klemmleiste wie gezeigt in die Löcher in der PTFE-Matte
und dem Schutzstreifen ein. Benutzen Sie zur Vereinfachung der
Installation Zellophanband (2), um die PTFE-Matte und den Schutzstreifen
an der Klemmleiste anzubringen.
