5

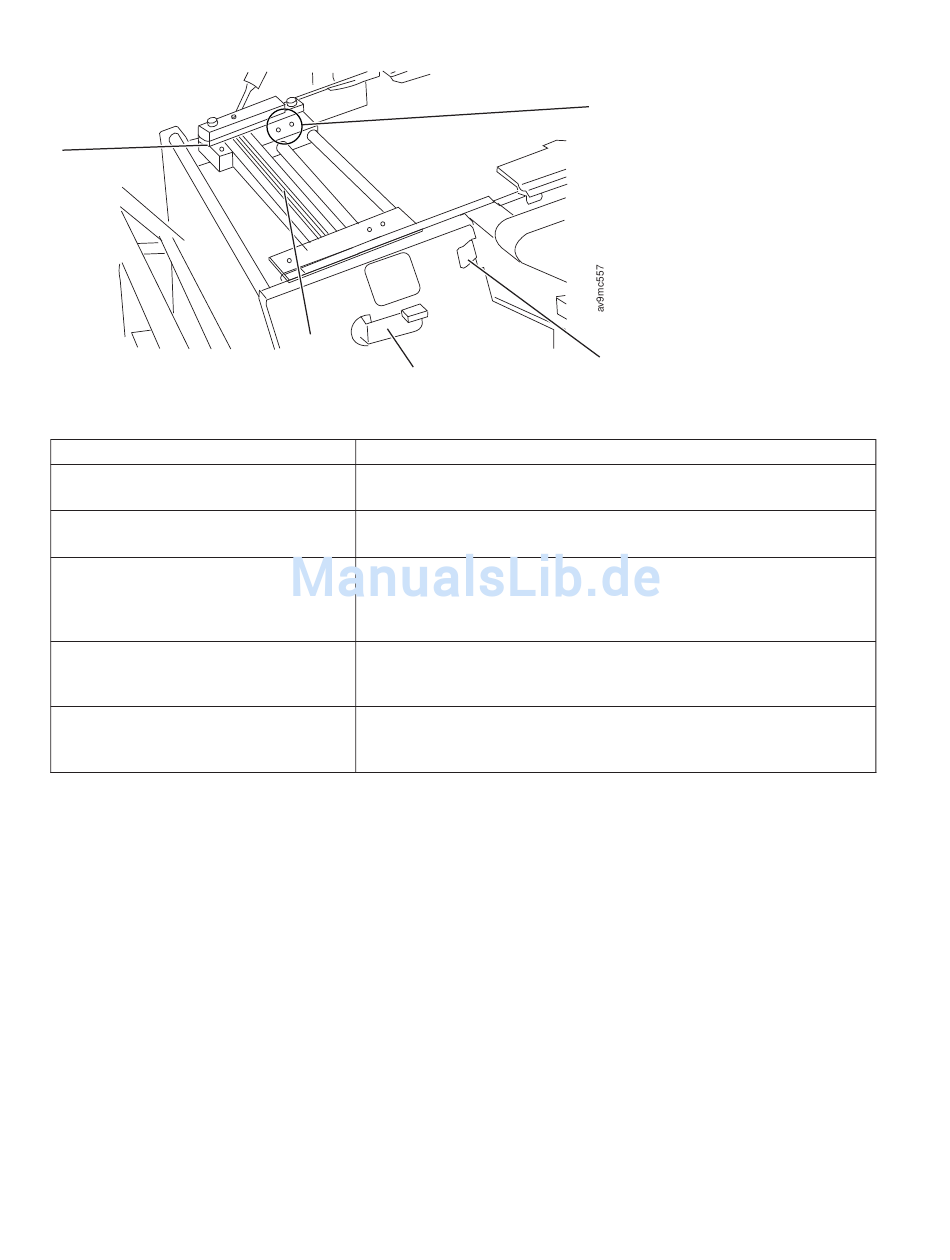

Abbildung 13. Klebetisch
Steuerelement:
Verstellbare hintere Führungsstifte (1)
Lösehebel für Papierbahnführungen (2)
Falzerhebel (Unterdrucksteuerung) (3)
Bandschlitz (4)
Verstellbare hintere Führung (5)
Übertragungsstation
Die Verriegelung der Übertragungsstation (1), der Traktorregler (2) und der
Regler für den Spalt der Übertragungsstation (3) befinden sich am Rahmen der
Übertragungsstation.
18
Bedienungsanleitung - InfoPrint 4100
4
3
Funktion:
Die Führungsstifte können anhand der Markierungen auf dem
Klebetisch auf die jeweilige Formularbreite eingestellt werden.
Löst die Platte, die die Führungsstifte an der Vorderseite der
Klebestation bedeckt.
Aktiviert den Unterdruck für den Klebetisch. Ist der Falzerhebel oben,
werden Klebeband und Formulare mittels Unterdruck auf dem
Klebetisch festgehalten. Ist der Falzerhebel unten, herrscht auf dem
Klebetisch kein Unterdruck.
Der Bandschlitz hält das Klebeband beim Kleben des Papiers in der
korrekten Position. Ist der Falzerhebel unten, wird das Klebeband mittels
Unterdruck auf diesem Schlitz festgehalten.
Die verstellbare hintere Führung greift in die hinteren
Papierführungslöcher der Blätter, während die Papierbahn
zusammengeklebt wird.
1
2
