A
1
348
Bedienungsanleitung - InfoPrint 4100
Anmerkung: Bei der Installation der Koronadrähte müssen Sie darauf
achten, dass der Ersatzdraht nicht gebogen oder geknickt wird. Berühren
Sie den Draht nicht. Siehe Abb. 107 auf Seite 336.

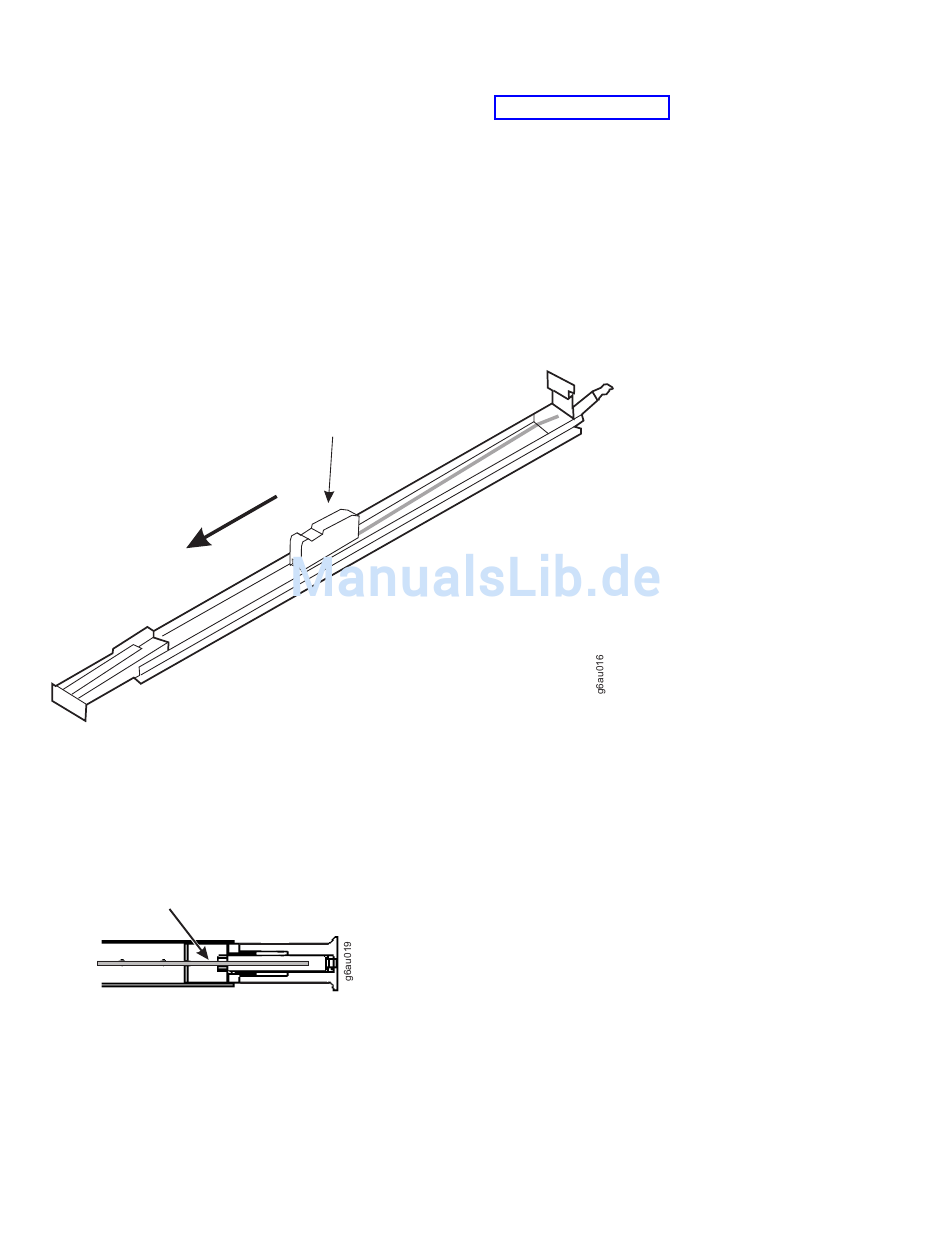

c. Ziehen Sie die Koronakassette (1) langsam in Richtung A. Halten Sie beim
Ziehen die Kassette und den Draht nahe an der Korona-Baugruppe.
Anmerkung: Ziehen Sie nicht zu fest an dem Koronadraht. Ziehen Sie
den Koronadraht nicht über die Position hinaus, die zum Einsetzen der
Kassette an dem vorderen Drahthalter erforderlich ist. Innerhalb der
Kassette befindet sich eine kleine Feder, und wenn zu fest gezogen wird,
kann der Draht brechen.
1
d. Gehen Sie wie folgt vor, um die Koronakassette in den vorderen
Drahthalter der Korona-Baugruppe zu installieren.
1) Fädeln Sie den Draht (1) vorsichtig in den Schlitz in dem Mylar-Teil
am vorderen Ende der Korona-Baugruppe ein. Der Draht muss durch
den Schlitz geführt werden, bevor die Kassette einschnappen kann.
2) Neigen Sie die Kassette (1) so, dass sich die Rille (4) unter den Stift (5)
des vorderen Drahthalters schiebt.
3) Drücken Sie die Kassette nach unten, bis die flexible Verriegelung (2)
der Kassette im vorderen Drahthalter (3) einrastet.
