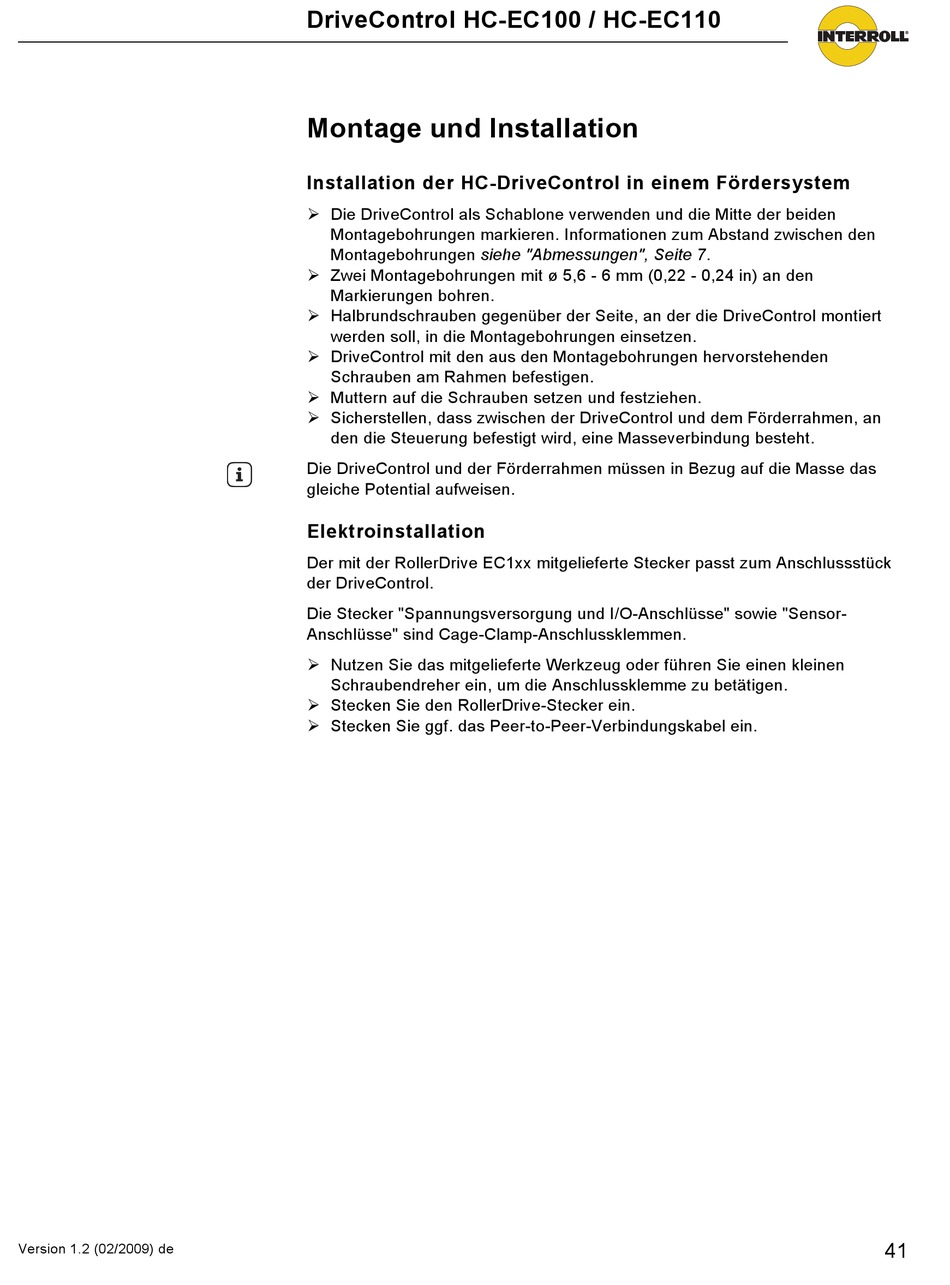

DriveControl HC-EC100 / HC-EC110
Montage und Installation
Installation der HC-DriveControl in einem Fördersystem
Die DriveControl als Schablone verwenden und die Mitte der beiden
Montagebohrungen markieren. Informationen zum Abstand zwischen den
Montagebohrungen siehe "Abmessungen", Seite 7.
Zwei Montagebohrungen mit ø 5,6 - 6 mm (0,22 - 0,24 in) an den
Markierungen bohren.
Halbrundschrauben gegenüber der Seite, an der die DriveControl montiert
werden soll, in die Montagebohrungen einsetzen.
DriveControl mit den aus den Montagebohrungen hervorstehenden
Schrauben am Rahmen befestigen.
Muttern auf die Schrauben setzen und festziehen.
Sicherstellen, dass zwischen der DriveControl und dem Förderrahmen, an
den die Steuerung befestigt wird, eine Masseverbindung besteht.
Tipp
Die DriveControl und der Förderrahmen müssen in Bezug auf die Masse das
gleiche Potential aufweisen.
Elektroinstallation
Der mit der RollerDrive EC1xx mitgelieferte Stecker passt zum Anschlussstück
der DriveControl.
Die Stecker "Spannungsversorgung und I/O-Anschlüsse" sowie "Sensor-
Anschlüsse" sind Cage-Clamp-Anschlussklemmen.
Nutzen Sie das mitgelieferte Werkzeug oder führen Sie einen kleinen
Schraubendreher ein, um die Anschlussklemme zu betätigen.
Stecken Sie den RollerDrive-Stecker ein.
Stecken Sie ggf. das Peer-to-Peer-Verbindungskabel ein.
