DriveControl HC-EC100 / HC-EC110
Produktinformation

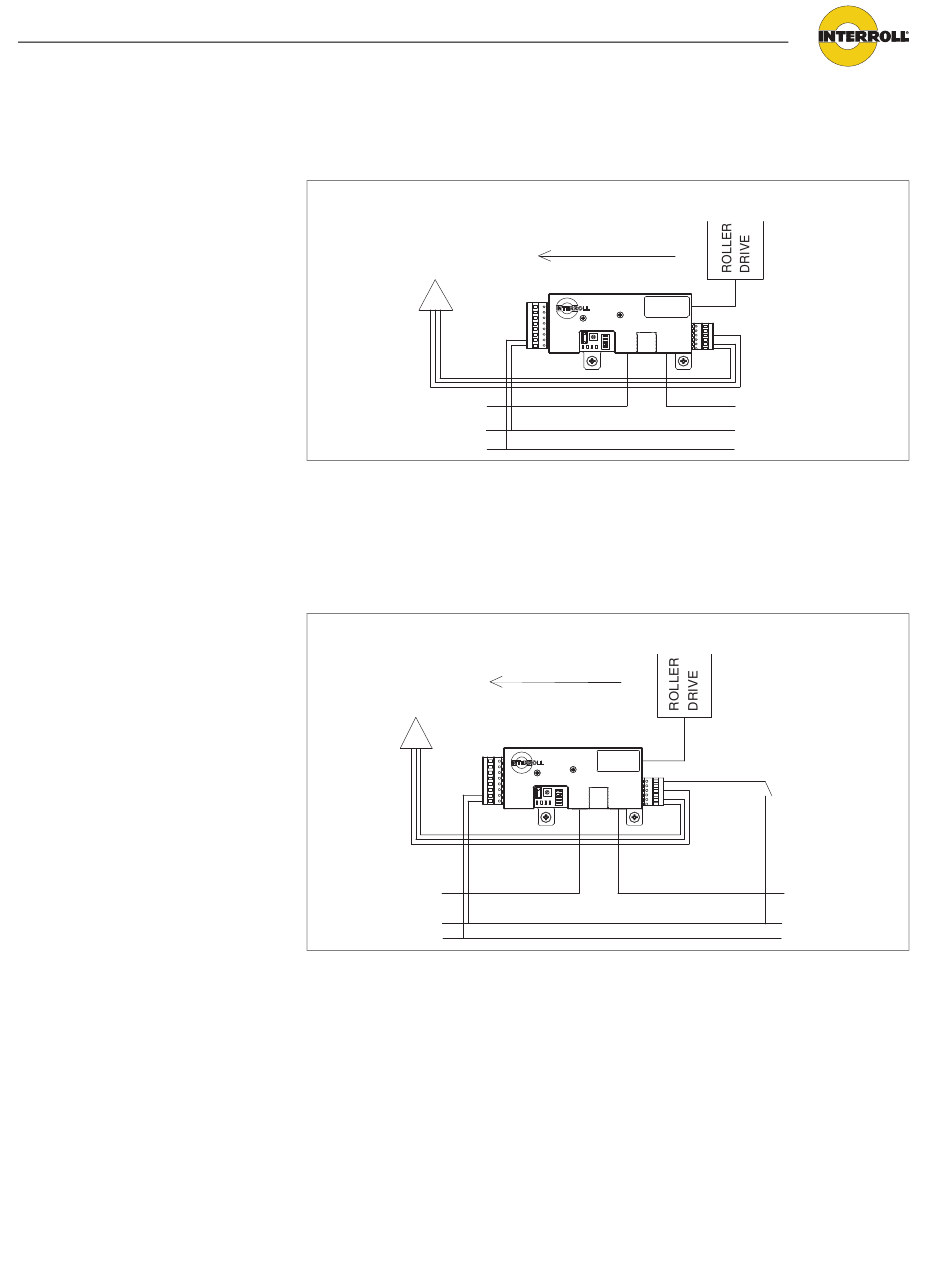

Standard-Konfiguration
Masse
+24 VDC
zur nachgeschalteten
ZPA-Karte
+24 VDC
Masse
DIP-Schalter-Einstellungen:
•
SW5: EIN / AUS
•
SW4: EIN / AUS
•
SW3: EIN / AUS
•
SW2: EIN / AUS
•
SW1: EIN / AUS
Stopp im PNP-Modus
Masse
+24 VDC
zur nachgeschalteten
ZPA-Karte
+24 VDC
Masse
DIP-Schalter-Einstellungen:
•
SW5: EIN / AUS
•
SW4: EIN / AUS
•
SW3: EIN / AUS
•
SW2: EIN / AUS
•
SW1: EIN
Förderrichtung
Förderrichtung
Sensor 1 Ein.
Masse
+24 VDC
zur vorgeschalteten
ZPA-Karte
+24 VDC
Masse
Stopp-Eingang
Sensor 1 Ein.
Masse
+24 VDC
zur vorgeschalteten
ZPA-Karte
+24 VDC
Masse
