DriveControl HC-EC100 / HC-EC110
Produktinformation

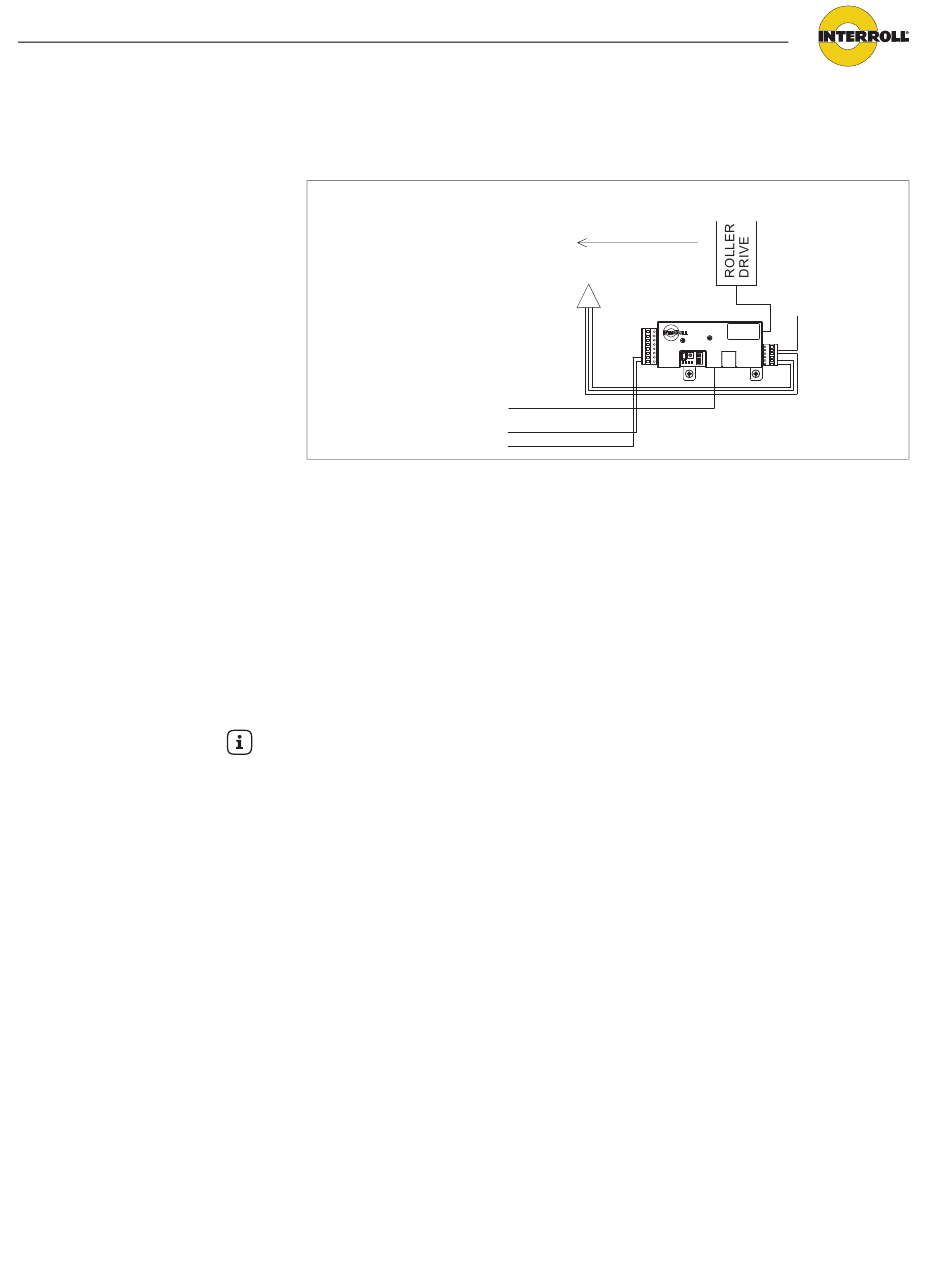

Standard-Konfiguration mit SPS oder Sensor-Start-Befehl
zur nachgeschalteten
ZPA-Karte
+24 VDC
Masse
DIP-Schalter-Einstellungen:
•
SW5: EIN / AUS
•
SW4: EIN / AUS (definiert, ob es sich bei dieser Zone um eine Transport- oder
Startzone handelt, bei Verwendung von Sensor 2 EIN muss SW 4 auf EIN
gesetzt werden)
•
SW3: EIN / AUS
•
SW2: EIN / AUS
•
SW1: EIN / AUS
Sensor 2 EIN Startsignal (von SPS oder Sensor):
•
Startsignal für PNP: 24 VDC
•
Startsignal für NPN: Masse
Tipp
Wenn Sie als Startsignal einen Sensor verwenden, Sensor an Sensor 2 EIN
anschließen.
Förderrichtung
Masse
+24 VDC
SPS-Start-
Befehl
Sensor 2 Ein.
Sensor 1 Ein.
Masse
+24 VDC
