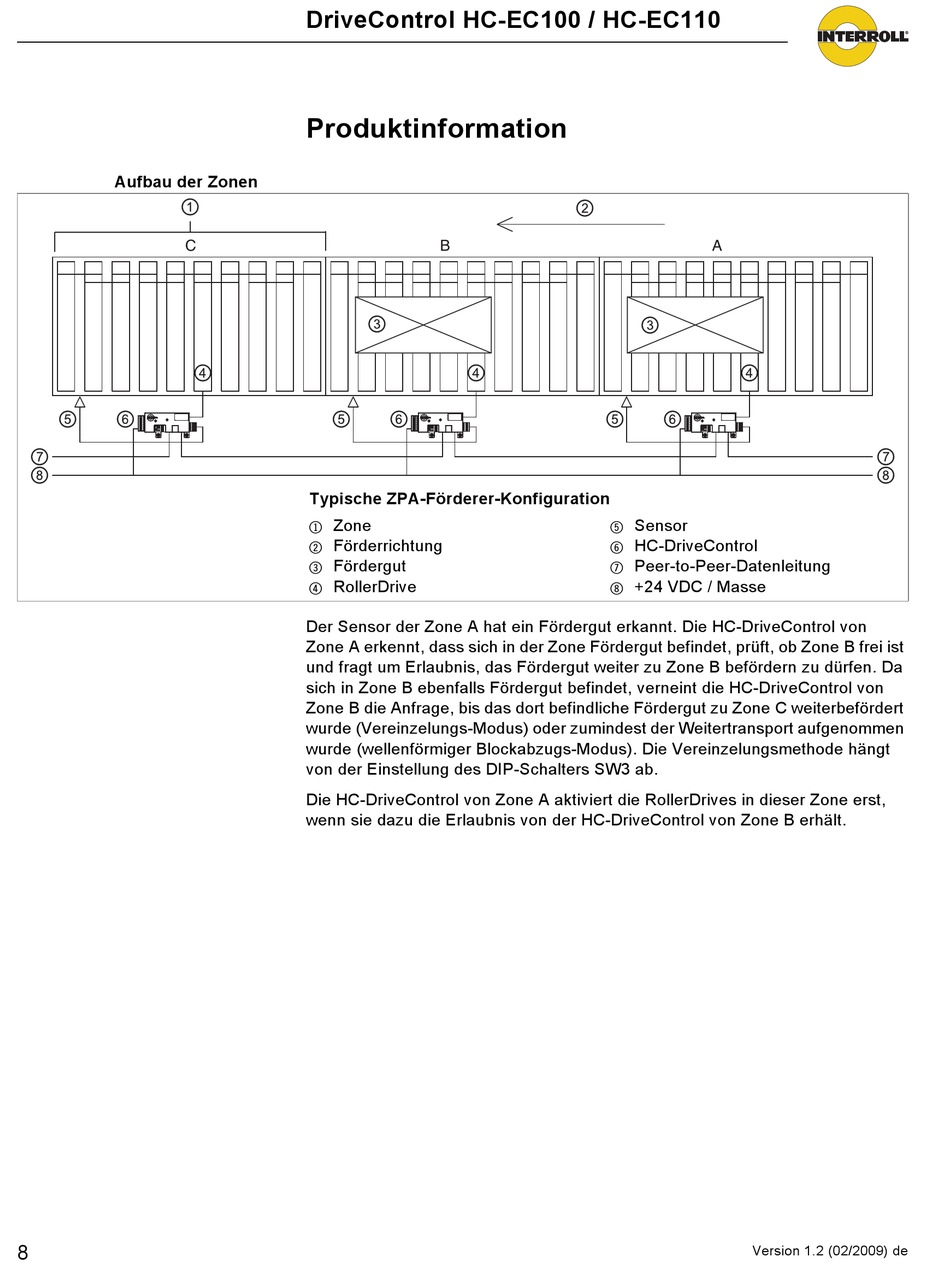

Aufbau der Zonen
C
8
DriveControl HC-EC100 / HC-EC110
Produktinformation
B
Typische ZPA-Förderer-Konfiguration
Zone
1
Förderrichtung
2
Fördergut
3
RollerDrive
4
Der Sensor der Zone A hat ein Fördergut erkannt. Die HC-DriveControl von
Zone A erkennt, dass sich in der Zone Fördergut befindet, prüft, ob Zone B frei ist
und fragt um Erlaubnis, das Fördergut weiter zu Zone B befördern zu dürfen. Da
sich in Zone B ebenfalls Fördergut befindet, verneint die HC-DriveControl von
Zone B die Anfrage, bis das dort befindliche Fördergut zu Zone C weiterbefördert
wurde (Vereinzelungs-Modus) oder zumindest der Weitertransport aufgenommen
wurde (wellenförmiger Blockabzugs-Modus). Die Vereinzelungsmethode hängt
von der Einstellung des DIP-Schalters SW3 ab.
Die HC-DriveControl von Zone A aktiviert die RollerDrives in dieser Zone erst,
wenn sie dazu die Erlaubnis von der HC-DriveControl von Zone B erhält.
A
Sensor
5
HC-DriveControl
6
Peer-to-Peer-Datenleitung
7
+24 VDC / Masse
8
Version 1.2 (02/2009) de
