Version 1.2 (02/2009) de
DriveControl HC-EC100 / HC-EC110
Produktinformation

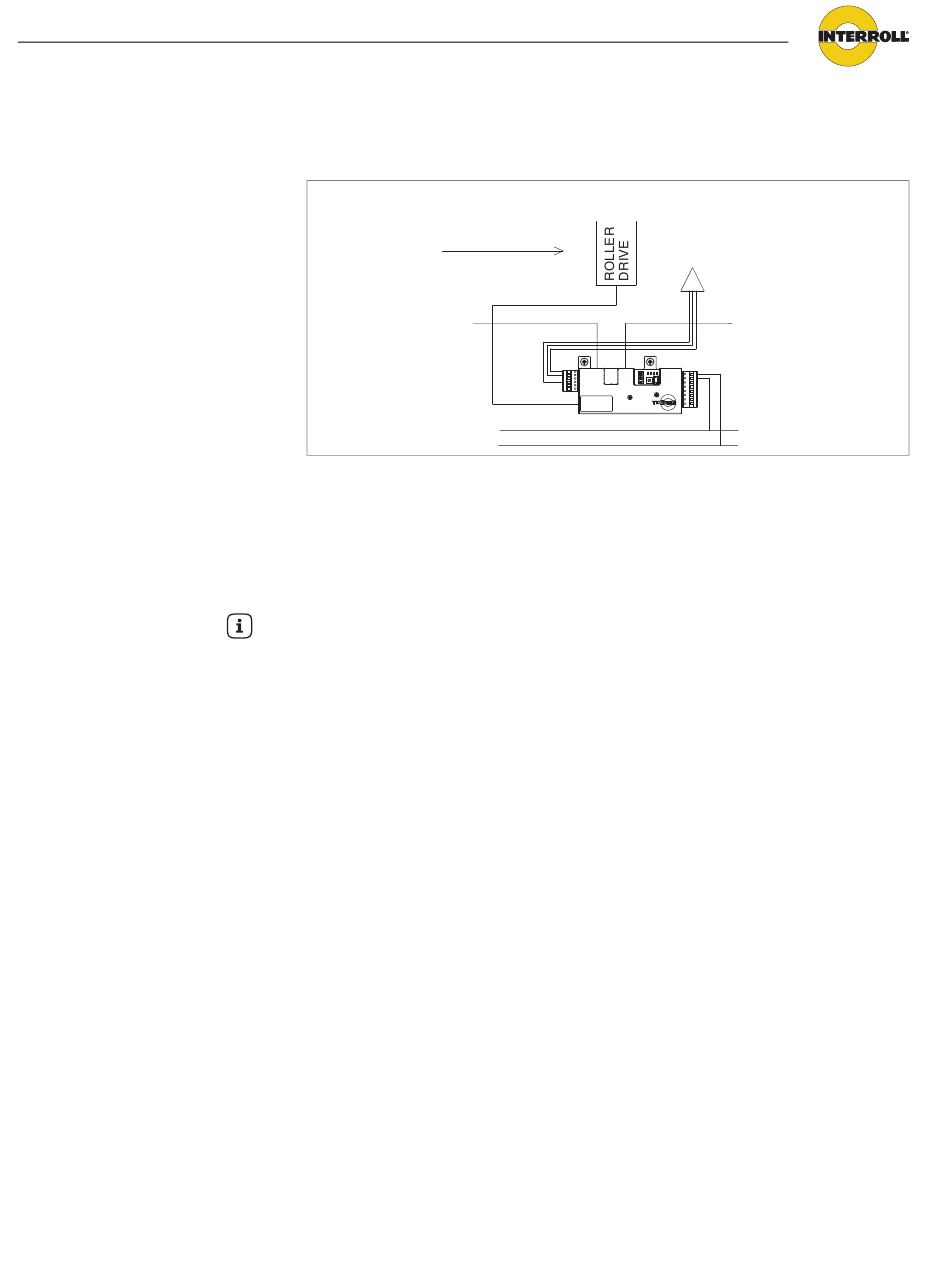

Förderer von links nach rechts
Förderrichtung
zur vorgeschalteten
ZPA-Karte
Masse
+24 VDC
DIP-Schalter-Einstellungen:
•
SW5: EIN / AUS
•
SW4: EIN / AUS
•
SW3: EIN / AUS
•
SW2: EIN / AUS
•
SW1: EIN / AUS
Tipp
Funktioniert wie in der Standardkonfiguration, die HC-DriveControl ist lediglich
auf den Kopf gestellt.
+24 VDC
Masse
Sensor 1 Ein.
zur nachgeschalteten
ZPA-Karte
+24 VDC
Masse
Masse
+24 VDC
27
