20

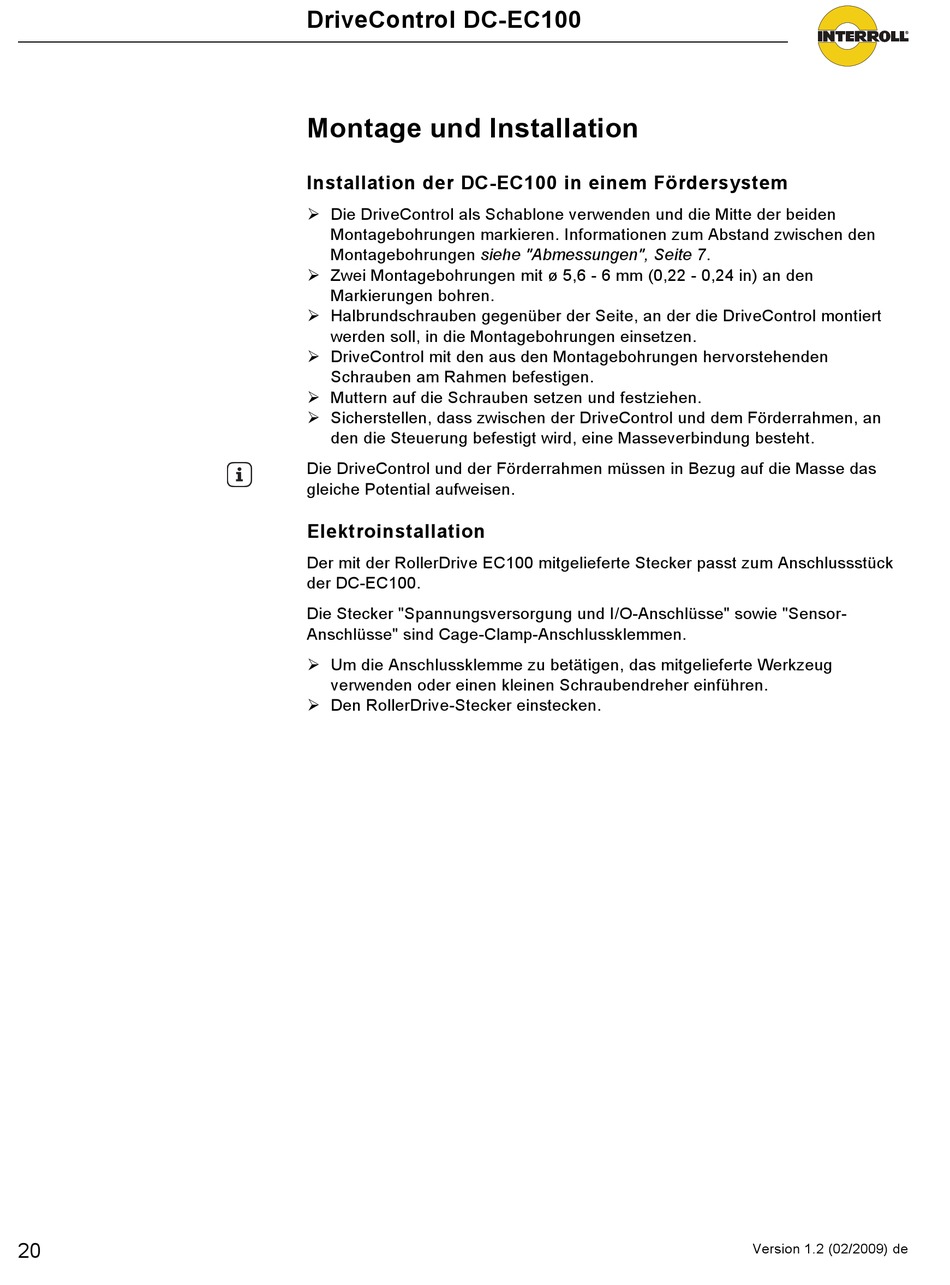

DriveControl DC-EC100
Montage und Installation
Installation der DC-EC100 in einem Fördersystem
Die DriveControl als Schablone verwenden und die Mitte der beiden
Montagebohrungen markieren. Informationen zum Abstand zwischen den
Montagebohrungen siehe "Abmessungen", Seite 7.
Zwei Montagebohrungen mit ø 5,6 - 6 mm (0,22 - 0,24 in) an den
Markierungen bohren.
Halbrundschrauben gegenüber der Seite, an der die DriveControl montiert
werden soll, in die Montagebohrungen einsetzen.
DriveControl mit den aus den Montagebohrungen hervorstehenden
Schrauben am Rahmen befestigen.
Muttern auf die Schrauben setzen und festziehen.
Sicherstellen, dass zwischen der DriveControl und dem Förderrahmen, an
den die Steuerung befestigt wird, eine Masseverbindung besteht.
Tipp
Die DriveControl und der Förderrahmen müssen in Bezug auf die Masse das
gleiche Potential aufweisen.
Elektroinstallation
Der mit der RollerDrive EC100 mitgelieferte Stecker passt zum Anschlussstück
der DC-EC100.
Die Stecker "Spannungsversorgung und I/O-Anschlüsse" sowie "Sensor-
Anschlüsse" sind Cage-Clamp-Anschlussklemmen.
Um die Anschlussklemme zu betätigen, das mitgelieferte Werkzeug
verwenden oder einen kleinen Schraubendreher einführen.
Den RollerDrive-Stecker einstecken.
Version 1.2 (02/2009) de
