Montage und Installation

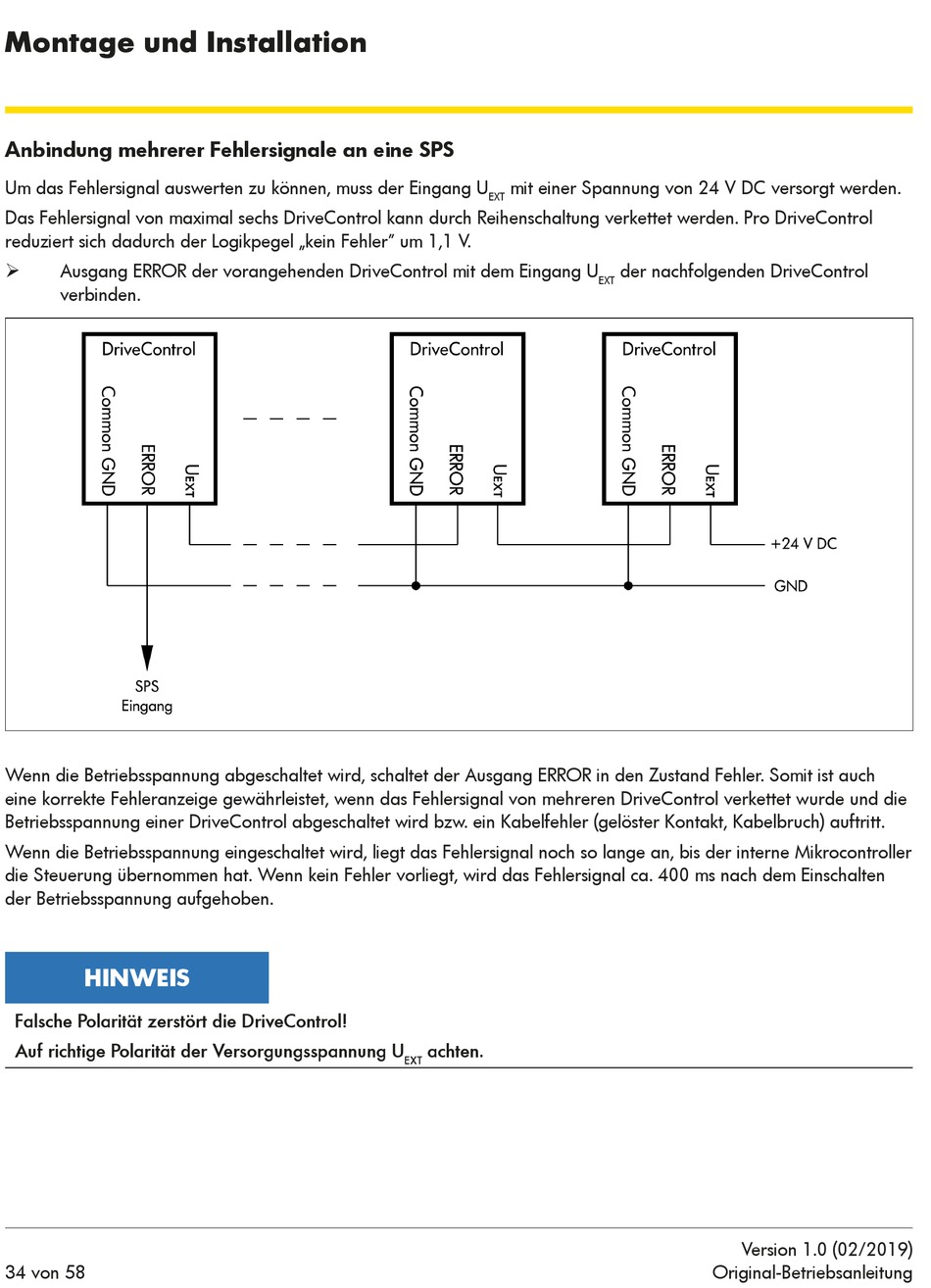

Anbindung mehrerer Fehlersignale an eine SPS

Um das Fehlersignal auswerten zu können, muss der Eingang U
Das Fehlersignal von maximal sechs DriveControl kann durch Reihenschaltung verkettet werden. Pro DriveControl
reduziert sich dadurch der Logikpegel „kein Fehler" um 1,1 V.
Ausgang ERROR der vorangehenden DriveControl mit dem Eingang U
¾
verbinden.
Wenn die Betriebsspannung abgeschaltet wird, schaltet der Ausgang ERROR in den Zustand Fehler. Somit ist auch
eine korrekte Fehleranzeige gewährleistet, wenn das Fehlersignal von mehreren DriveControl verkettet wurde und die
Betriebsspannung einer DriveControl abgeschaltet wird bzw. ein Kabelfehler (gelöster Kontakt, Kabelbruch) auftritt.
Wenn die Betriebsspannung eingeschaltet wird, liegt das Fehlersignal noch so lange an, bis der interne Mikrocontroller
die Steuerung übernommen hat. Wenn kein Fehler vorliegt, wird das Fehlersignal ca. 400 ms nach dem Einschalten
der Betriebsspannung aufgehoben.
HINWEIS
Falsche Polarität zerstört die DriveControl!
Auf richtige Polarität der Versorgungsspannung U
34 von 58
mit einer Spannung von 24 V DC versorgt werden.
EXT
achten.
EXT
der nachfolgenden DriveControl
EXT
Version 1.0 (02/2019)
Original-Betriebsanleitung
