Geschwindigkeitseinstellung
Version 1.2 (02/2009) de
DriveControl DC-EC100
Produktinformation
Die Geschwindigkeit kann auch auf andere Weise als mit dem Potentiometer an
der DriveControl eingestellt werden.
Tipp
Wenn die DIP-Schalter-Einstellungen EIN / AUS angegeben sind, sind beide
Einstellungen für die dargestellte Schaltung möglich (zur Bedeutung der
Einstellungen siehe "DIP-Schalter", Seite 11).

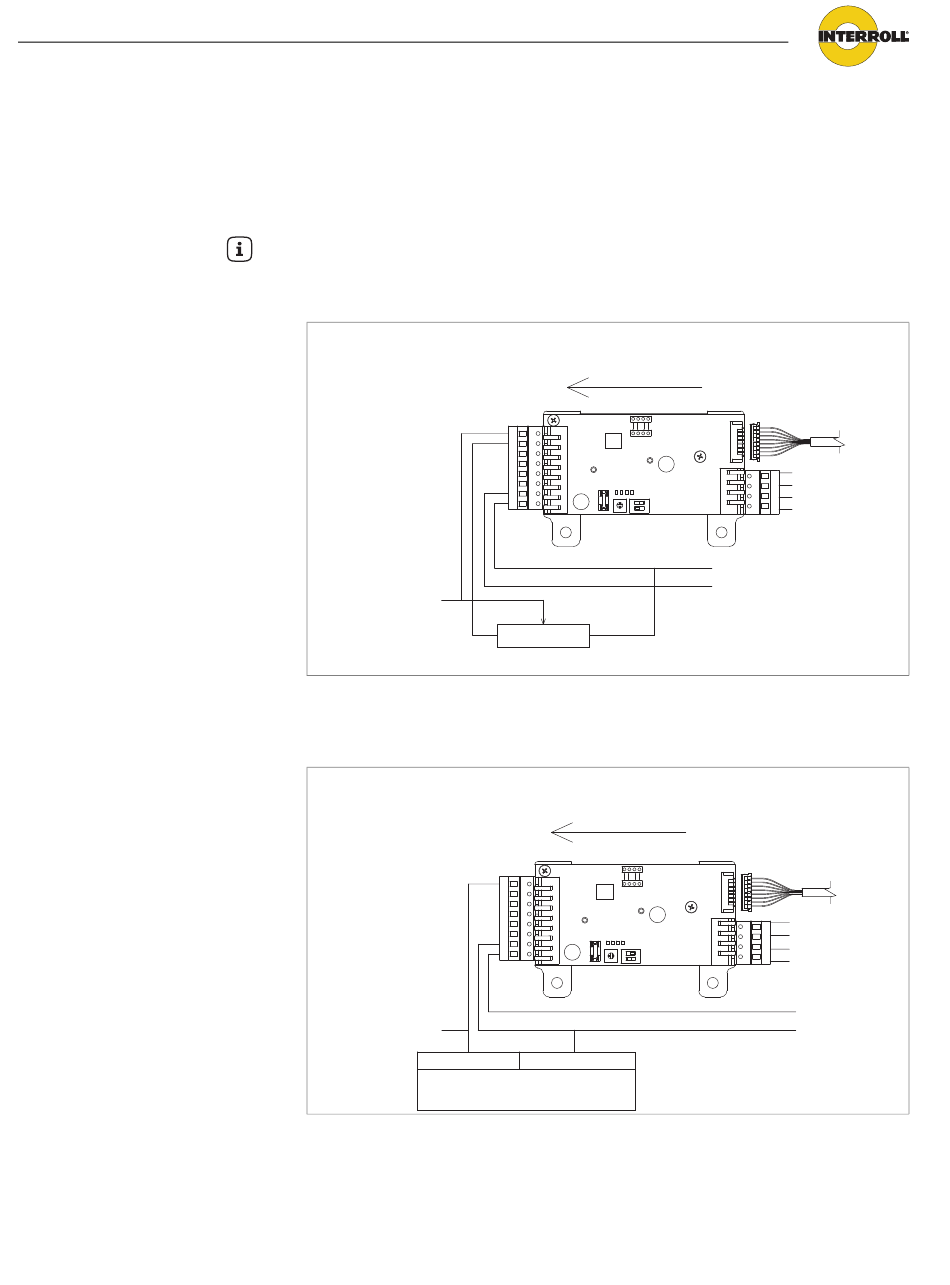

Externe Geschwindigkeitseinstellung über Potentiometer
Ext. analoge
Geschwindigkeitseinstellung
Ext. Potentiometer +
Masse (Eingang)
+24 VDC (Eingang)
zur ext. analogen
Geschwindigkeitseinstellung der
nächsten DriveControl DC-EC100
DIP-Schalter-Einstellungen:
•
SW2: EIN / AUS
•
SW1: EIN / AUS
Externe Geschwindigkeitseinstellung über SPS
Ext. analoge
Geschwindigkeitseinstellung
Masse (Eingang)
+24 VDC (Eingang)
zur ext. analogen
Geschwindigkeitseinstellung der
nächsten DriveControl DC-EC100
0 - 5 VDC
SPS analoger Geschwindigkeits-Ausgang (0 - 5 VDC)
0 V = 23 % der Nenngeschwindigkeit
5 V = 100 % der Nenngeschwindigkeit
DIP-Schalter-Einstellungen:
•
SW2: EIN / AUS
•
SW1: EIN / AUS
Förderrichtung
Potentiometer
10 k Ω
Pot. in Minimalstellung entspricht 23% der Nenngeschwindigkeit
Förderrichtung
Masse
Motorkabel
Sensor-Eingang (NPN/PNP)
Fehler (Eingang)
Masse (Ausgang)
+24 VDC (Ausgang)
+24 VDC
Masse
Motorkabel
Sensor-Eingang (NPN/PNP)
Fehler (Eingang)
Masse (Ausgang)
+24 VDC (Ausgang)
+24 VDC
Masse
15
