Description Et Installation - Oase Easy Control Installation Und Programmierung

Raccord DMX :
Douille XLR de droite de la fiche mâle pour la sortie DMX
Douille XLR de gauche de la fiche mâle pour l'entrée DMX
3.1

Description et installation

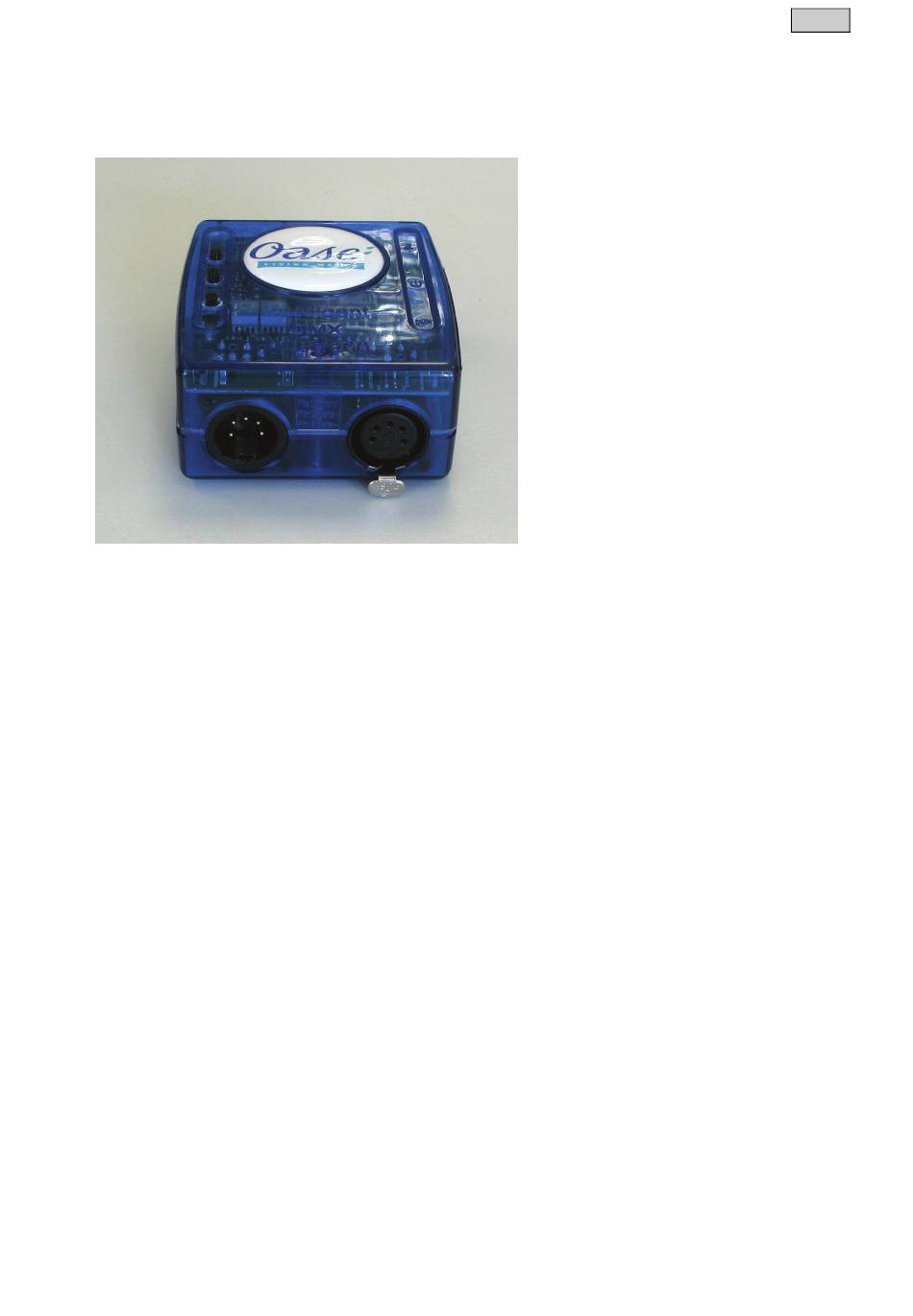

L'OASE Easy Control permet d'envoyer à un PC un DMX Universe via l'interface USB. Vous trouverez
les pilotes nécessaires à Windows XP, ainsi qu'à Windows Vista, Windows 7 sur le CD d'installation.
Installation
Le pilote doit tout d'abord être installé avant de pouvoir avoir accès à l'interface. L'interface est
automatiquement identifiée en enfichant si le pilote a été installé.
S'applique en règle générale : Redémarrez votre ordinateur et attendez que Windows soit entièrement
chargé. Enfichez l'interface USB. Elle est identifiée automatiquement par Windows. Veuillez respecter
les instructions d'installation du chapitre 2.
Mode Easy Stand Alone
Si aucune communication USB n'a lieu via l'ordinateur branché (car par ex. aucun programme n'est
chargé ou lancé), l'interface se met après environ 7 secondes en mode STAND ALONE et envoie les
scènes mémorisées. Vous pouvez naviguer dans la mémoire avec les touches AVANT et ARRIERE.
L'interface peut aussi fonctionner entièrement sans ordinateur, mais une alimentation externe (5V CC,
stabilisée) doit toutefois être mise à la disposition par le raccord mini USB.
Pin 1 : Blindage / GND
Pin 2 : DMX –
Pin 3 : DMX +
Pin 4 : option
Pin 5 : option
