ANSCHLUSS DES LEISTUNGSTEILS

5.2.5.2 Klemmleiste X1A Motoranschluss

Anzugsdreh- Max. Anzahl
Name Funktion Querschnitt für Klemmenanschluss
moment der Leiter
Flexible Leitung mit Aderendhülse
U
1,5...35 mm²
(Ohne Aderendhülse bis max. 50 mm²)
Für IEC: 2
3,2...3,7 Nm
Bei 2 Leitern max. 16 mm²
V
Motoranschluss
28...32 lb inch
Für UL: 1
UL: Flexible Leitung ohne Aderendhülse
W
AWG 16...1

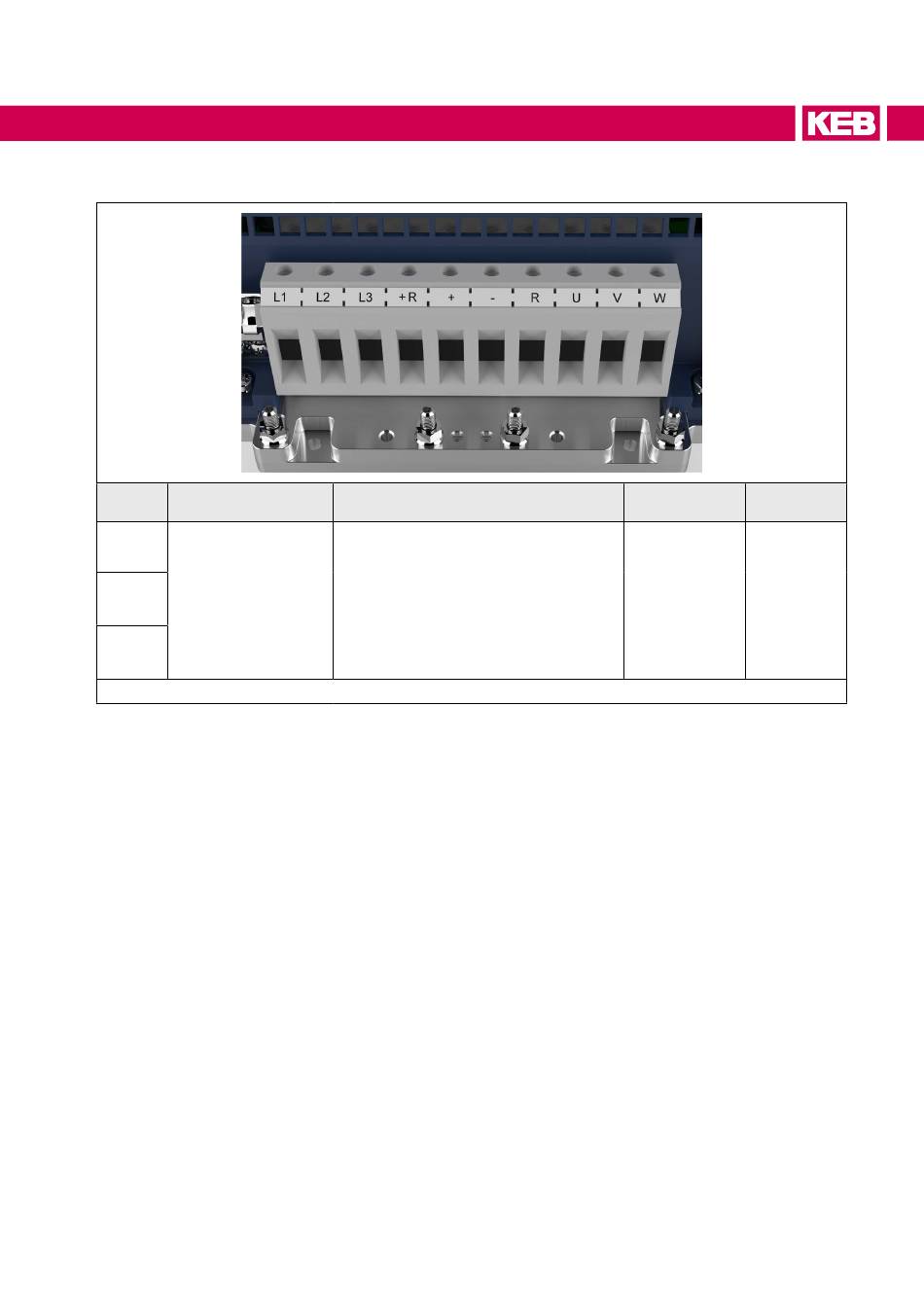

Abbildung 31: Klemmleiste X1A Motoranschluss
