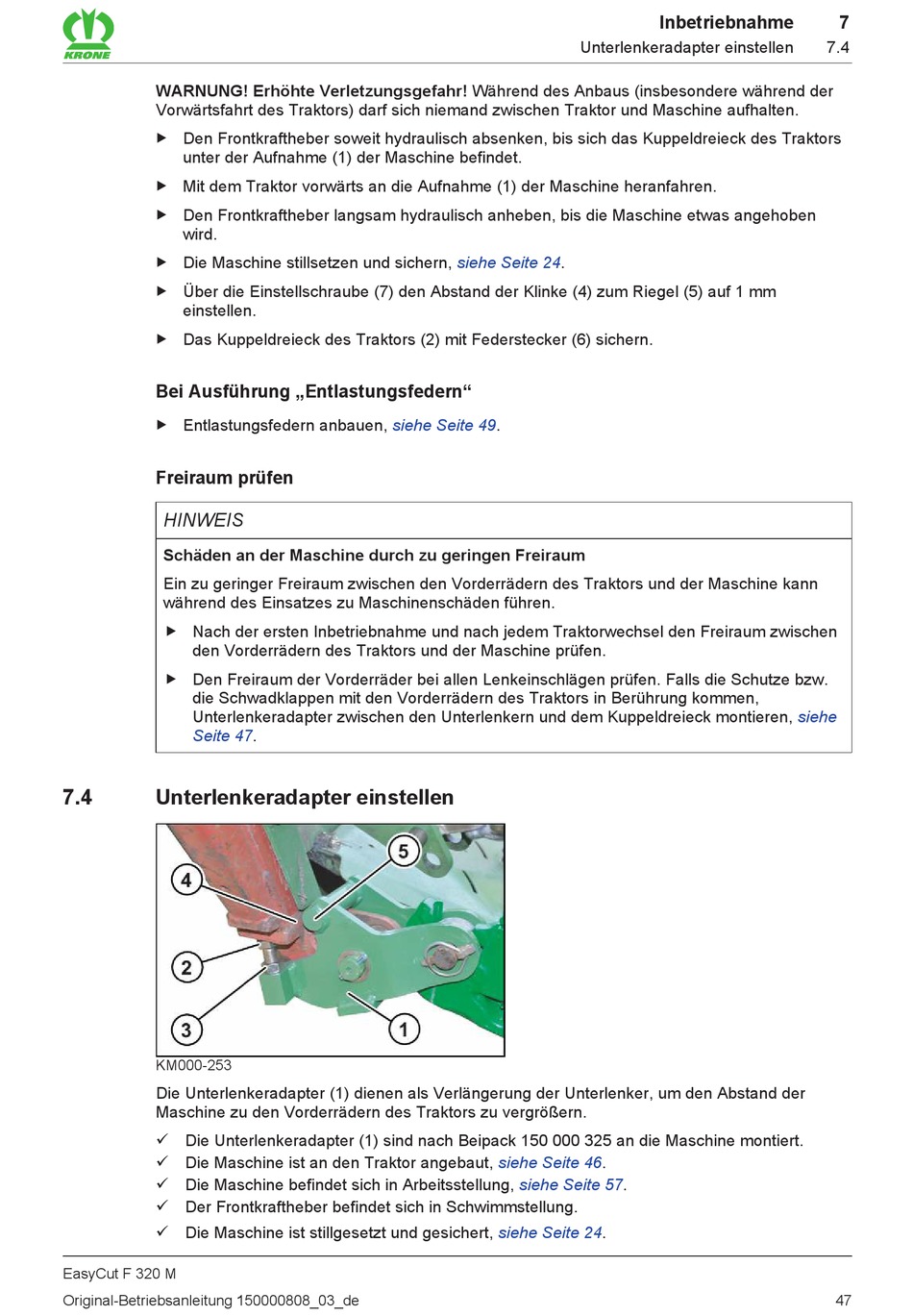

Unterlenkeradapter Einstellen - Krone EasyCut F 320 M Originalbetriebsanleitung

WARNUNG! Erhöhte Verletzungsgefahr! Während des Anbaus (insbesondere während der
Vorwärtsfahrt des Traktors) darf sich niemand zwischen Traktor und Maschine aufhalten.
„ Den Frontkraftheber soweit hydraulisch absenken, bis sich das Kuppeldreieck des Traktors
unter der Aufnahme (1) der Maschine befindet.
„ Mit dem Traktor vorwärts an die Aufnahme (1) der Maschine heranfahren.
„ Den Frontkraftheber langsam hydraulisch anheben, bis die Maschine etwas angehoben
wird.
„ Die Maschine stillsetzen und sichern,
„ Über die Einstellschraube (7) den Abstand der Klinke (4) zum Riegel (5) auf 1 mm
einstellen.
„ Das Kuppeldreieck des Traktors (2) mit Federstecker (6) sichern.
Bei Ausführung „Entlastungsfedern"
„ Entlastungsfedern anbauen,
Freiraum prüfen
HINWEIS
Schäden an der Maschine durch zu geringen Freiraum
Ein zu geringer Freiraum zwischen den Vorderrädern des Traktors und der Maschine kann
während des Einsatzes zu Maschinenschäden führen.
„ Nach der ersten Inbetriebnahme und nach jedem Traktorwechsel den Freiraum zwischen
den Vorderrädern des Traktors und der Maschine prüfen.
„ Den Freiraum der Vorderräder bei allen Lenkeinschlägen prüfen. Falls die Schutze bzw.
die Schwadklappen mit den Vorderrädern des Traktors in Berührung kommen,
Unterlenkeradapter zwischen den Unterlenkern und dem Kuppeldreieck montieren,
Seite 47.
7.4

Unterlenkeradapter einstellen

KM000-253
Die Unterlenkeradapter (1) dienen als Verlängerung der Unterlenker, um den Abstand der
Maschine zu den Vorderrädern des Traktors zu vergrößern.
ü Die Unterlenkeradapter (1) sind nach Beipack 150 000 325 an die Maschine montiert.
ü Die Maschine ist an den Traktor angebaut,
ü Die Maschine befindet sich in Arbeitsstellung,
ü Der Frontkraftheber befindet sich in Schwimmstellung.
ü Die Maschine ist stillgesetzt und gesichert,
EasyCut F 320 M
Original-Betriebsanleitung 150000808_03_de
siehe Seite 24.
siehe Seite 49.
siehe Seite 46.
siehe Seite 57.
siehe Seite 24.
Inbetriebnahme
Unterlenkeradapter einstellen
7
7.4
