Den Oberlenker an das Kuppeldreieck bzw. am oberen Ankoppelpunkt der Maschine so
anbringen, dass die Maschine im ausgehobenen Zustand möglichst parallel zum Boden
ausgerichtet ist.
ü Die Maschine ist an den Traktor angebaut.
„ Die Maschine über die Fronthydraulik anheben,
„ Die Maschine stillsetzen und sichern,
„ Die Parallelität der Maschine zum Boden prüfen.
Æ Ist die Maschine im ausgehobenen Zustand parallel zum Boden ausgerichtet mit dem
Ankuppeln fortfahren.
Æ Wenn Parallelität zu stark abweicht:
„ Die Maschine auf den Boden absenken,
„ Die Maschine stillsetzen und sichern,
„ Den Oberlenker im Lochbild am Kuppeldreieck versetzen.
„ Die Maschine über die Fronthydraulik anheben,
„ Die Parallelität der Maschine zum Boden prüfen.
„ Den Vorgang wiederholen, bis die Maschine parallel zum Boden aushebt.
7.6

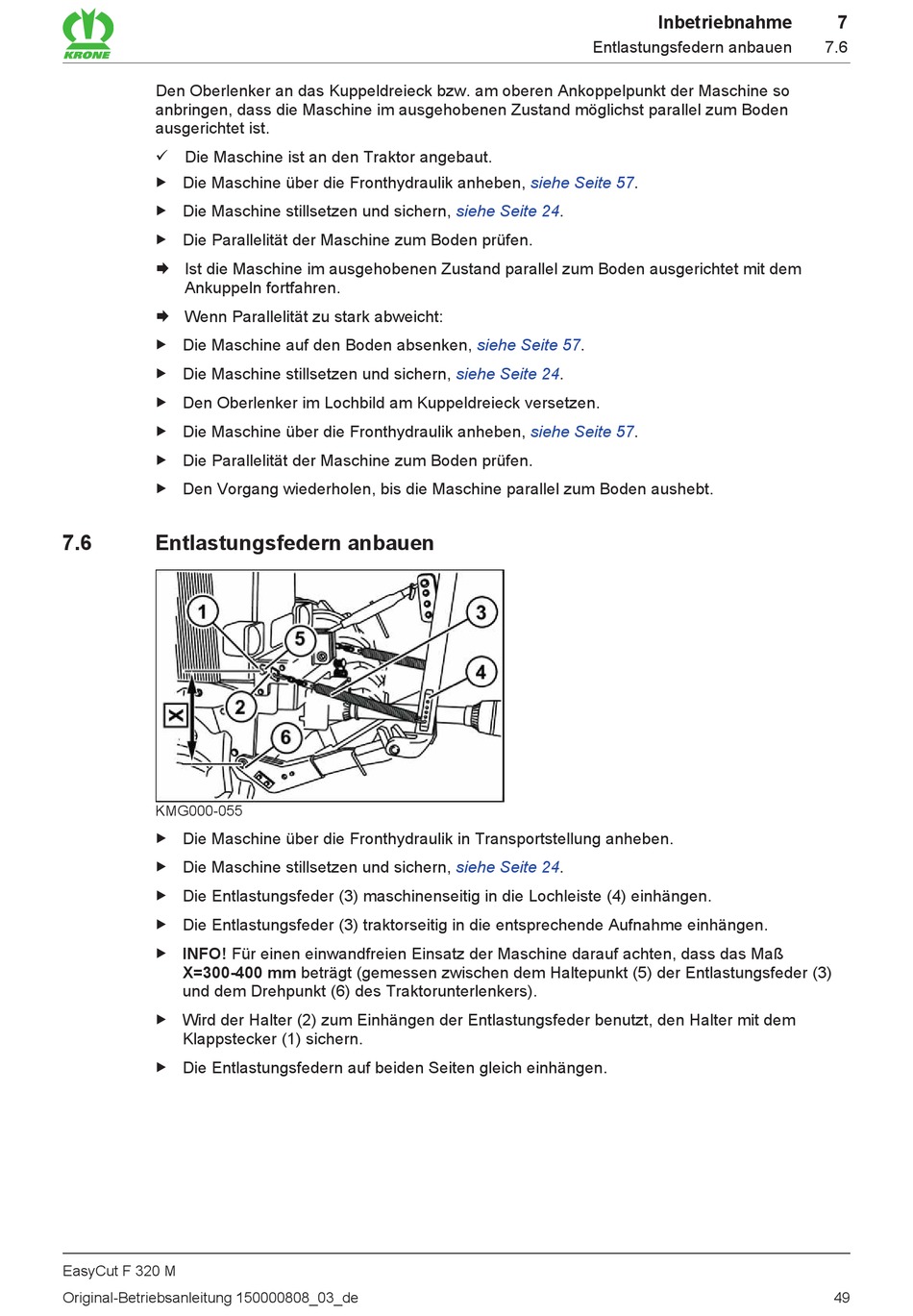

Entlastungsfedern anbauen

KMG000-055
„ Die Maschine über die Fronthydraulik in Transportstellung anheben.
„ Die Maschine stillsetzen und sichern,
„ Die Entlastungsfeder (3) maschinenseitig in die Lochleiste (4) einhängen.
„ Die Entlastungsfeder (3) traktorseitig in die entsprechende Aufnahme einhängen.
„ INFO! Für einen einwandfreien Einsatz der Maschine darauf achten, dass das Maß
X=300-400 mm beträgt (gemessen zwischen dem Haltepunkt (5) der Entlastungsfeder (3)
und dem Drehpunkt (6) des Traktorunterlenkers).
„ Wird der Halter (2) zum Einhängen der Entlastungsfeder benutzt, den Halter mit dem
Klappstecker (1) sichern.
„ Die Entlastungsfedern auf beiden Seiten gleich einhängen.
EasyCut F 320 M
Original-Betriebsanleitung 150000808_03_de
Entlastungsfedern anbauen
siehe Seite 57.
siehe Seite 24.
siehe Seite 57.
siehe Seite 24.
siehe Seite 57.
siehe Seite 24.
