9.3
Einstellen der Schnitthöhe

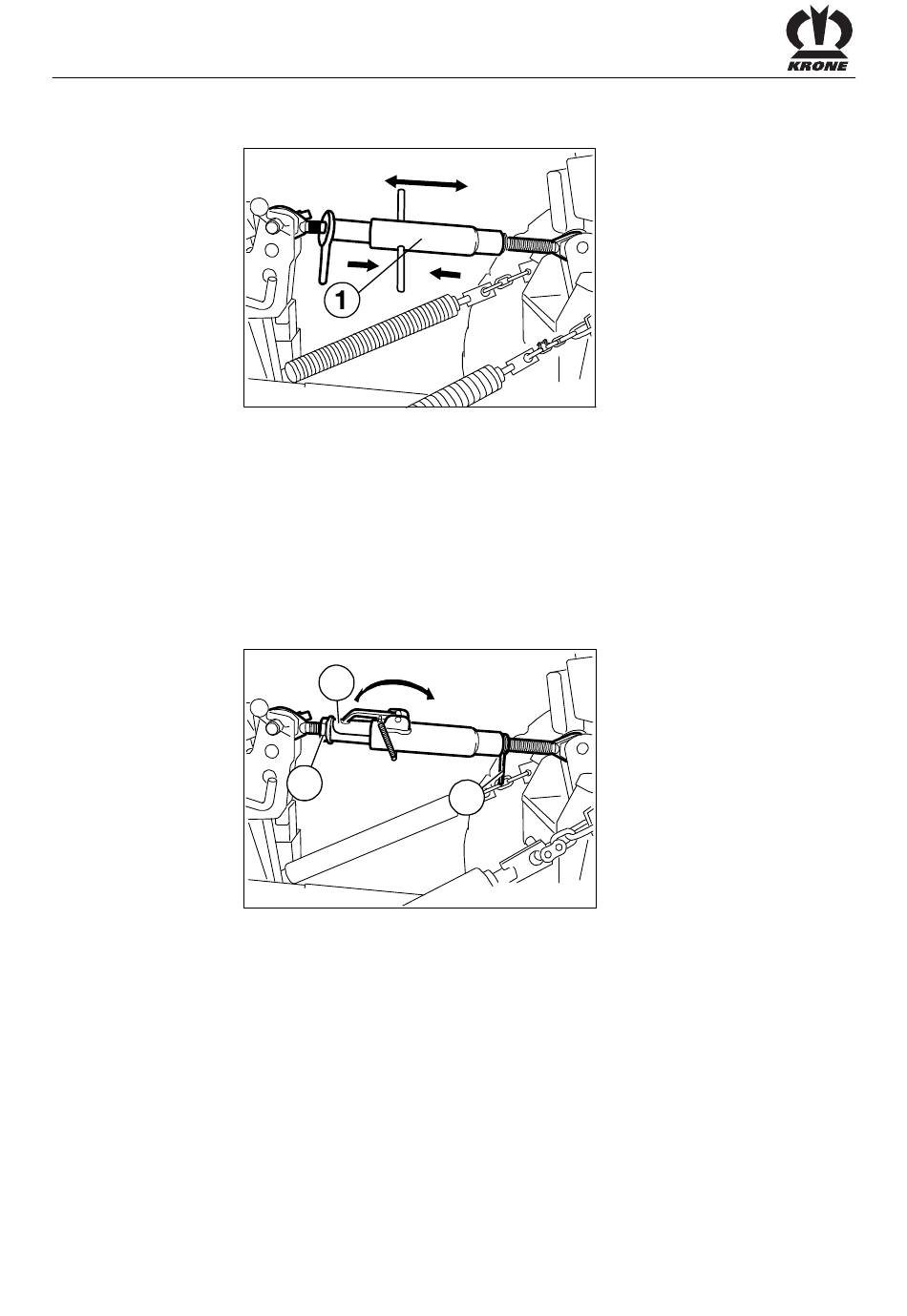

Abb. 22:
Die Schnitthöhe wird über den Oberlenker (1) eingestellt.
Hierzu:
•
Frontmähwerk in die Arbeitsstellung absenken
•
Oberlenker (1) verdrehen
Oberlenker länger = geringere Schnitthöhe
Oberlenker kürzer = größere Schnitthöhe
9.3.1
Teleskopoberlenker
Abb. 23:
Um dem Frontscheibenmäher die Möglichkeit zu geben, sich der Bodenführung in Fahrtrichtung
anzupassen, kann ein Teleskopoberlenker als Sonderausstattung bezogen werden. Über den
Teleskopoberlenker wird durch Lösen der Kontermutter (2) und (3), die Schnitthöhe eingestellt.
Durch Umlegen des Sicherungsbügels (1) wird die Druckfeder des Teleskopoberlenkers
freigegeben. So wird eine optimale Anpassung des Frontmähwerkes in Fahrtrichtung
gewährleistet.
46
1
3
2
EC-083-2
AFA-0-020
