11
Wartung – Allgemein
11.4
Reibkupplung lüften
11.4
Reibkupplung lüften
HINWEIS
Eingriffe an der Reibkupplung führen zum Verlust des Garantieanspruchs
Eingriffe an der Reibkupplung verändern das Durchdrehmoment. Dadurch kann es zu
schweren Schäden an der Maschine kommen.
„ Niemals Eingriffe an der Überlastsicherung vornehmen.
„ Nur KRONE Original-Ersatzteile verwenden.
Bei Überlastung und kurzzeitigen Drehmomentspitzen wird das Drehmoment begrenzt und
während der Schlupfzeit gleichmäßig übertragen.
Zur Sicherstellung der Funktion müssen Reibkupplungen vor der Erstinbetriebnahme und nach
längerem Stillstand gelüftet werden. Dazu müssen die Reibbeläge entlastet und die Kupplung
manuell durchgedreht werden.
Die Reibkupplung ist mit einem fest eingestellten Durchdrehmoment M
Durchdrehmoment ist auf dem Gehäuse der Reibkupplung (2) eingeschlagen.

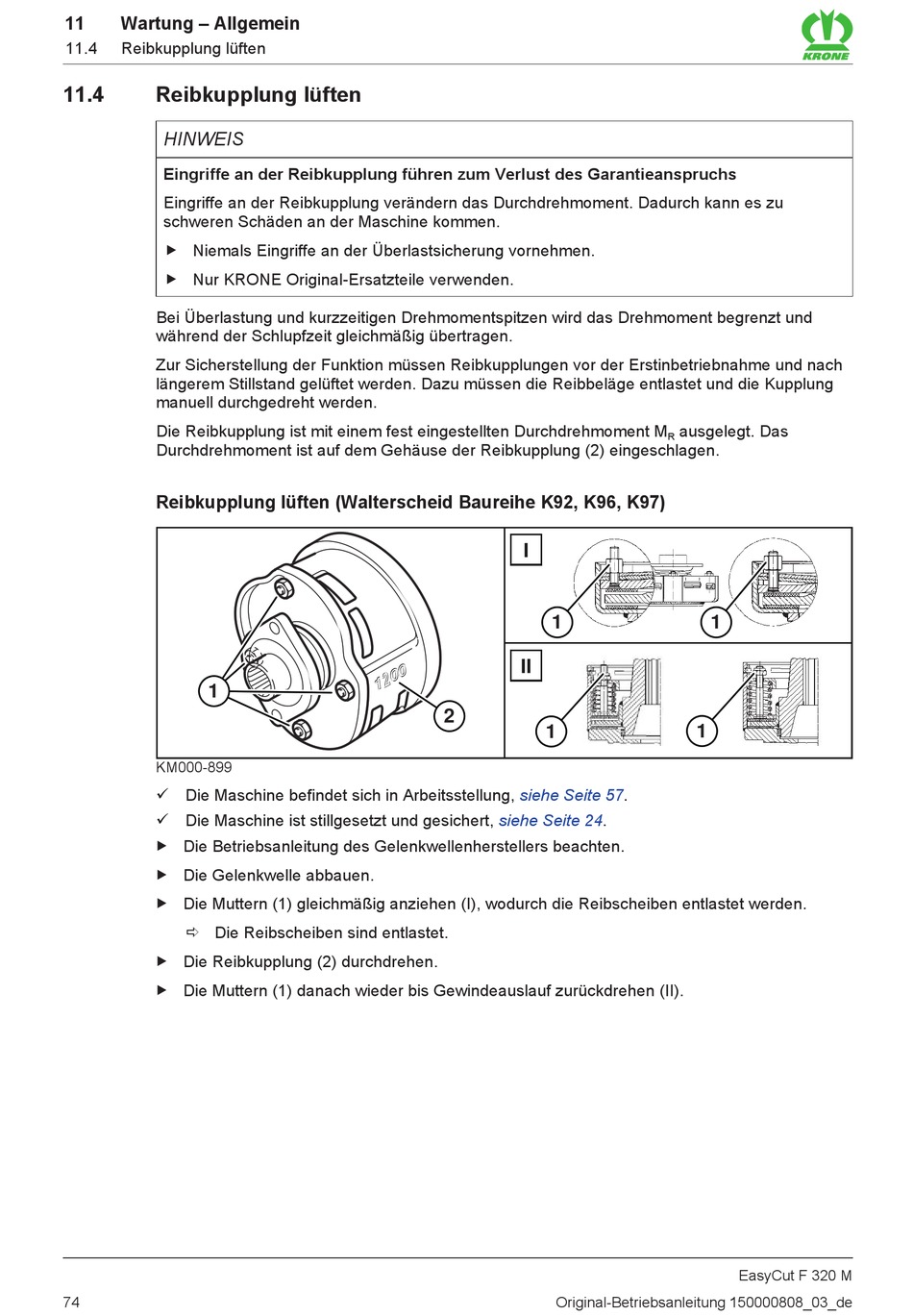

Reibkupplung lüften (Walterscheid Baureihe K92, K96, K97)
1
KM000-899
ü Die Maschine befindet sich in Arbeitsstellung,
ü Die Maschine ist stillgesetzt und gesichert,
„ Die Betriebsanleitung des Gelenkwellenherstellers beachten.
„ Die Gelenkwelle abbauen.
„ Die Muttern (1) gleichmäßig anziehen (I), wodurch die Reibscheiben entlastet werden.
ð Die Reibscheiben sind entlastet.
„ Die Reibkupplung (2) durchdrehen.
„ Die Muttern (1) danach wieder bis Gewindeauslauf zurückdrehen (II).
74
I
1
II
2
1
siehe
Seite 57.
siehe
Seite 24.
Original-Betriebsanleitung 150000808_03_de
ausgelegt. Das
R
1
1
EasyCut F 320 M
