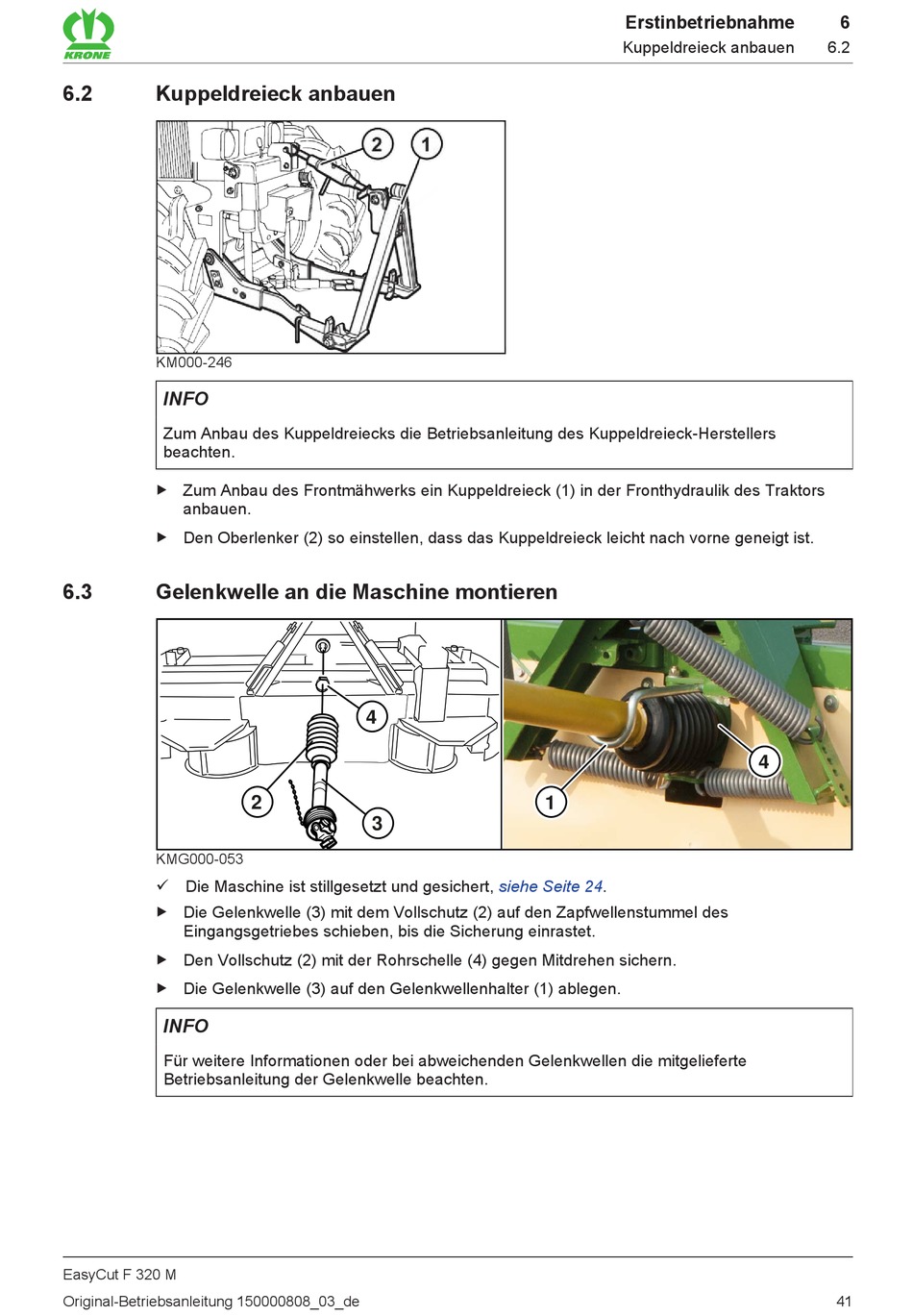

6.2

Kuppeldreieck anbauen

KM000-246
INFO
Zum Anbau des Kuppeldreiecks die Betriebsanleitung des Kuppeldreieck-Herstellers
beachten.
„ Zum Anbau des Frontmähwerks ein Kuppeldreieck (1) in der Fronthydraulik des Traktors
anbauen.
„ Den Oberlenker (2) so einstellen, dass das Kuppeldreieck leicht nach vorne geneigt ist.
6.3

Gelenkwelle an die Maschine montieren

KMG000-053
ü Die Maschine ist stillgesetzt und gesichert,
„ Die Gelenkwelle (3) mit dem Vollschutz (2) auf den Zapfwellenstummel des
Eingangsgetriebes schieben, bis die Sicherung einrastet.
„ Den Vollschutz (2) mit der Rohrschelle (4) gegen Mitdrehen sichern.
„ Die Gelenkwelle (3) auf den Gelenkwellenhalter (1) ablegen.
INFO
Für weitere Informationen oder bei abweichenden Gelenkwellen die mitgelieferte
Betriebsanleitung der Gelenkwelle beachten.
EasyCut F 320 M
Original-Betriebsanleitung 150000808_03_de
4
2
3
Erstinbetriebnahme
Kuppeldreieck anbauen
1
siehe Seite 24.
