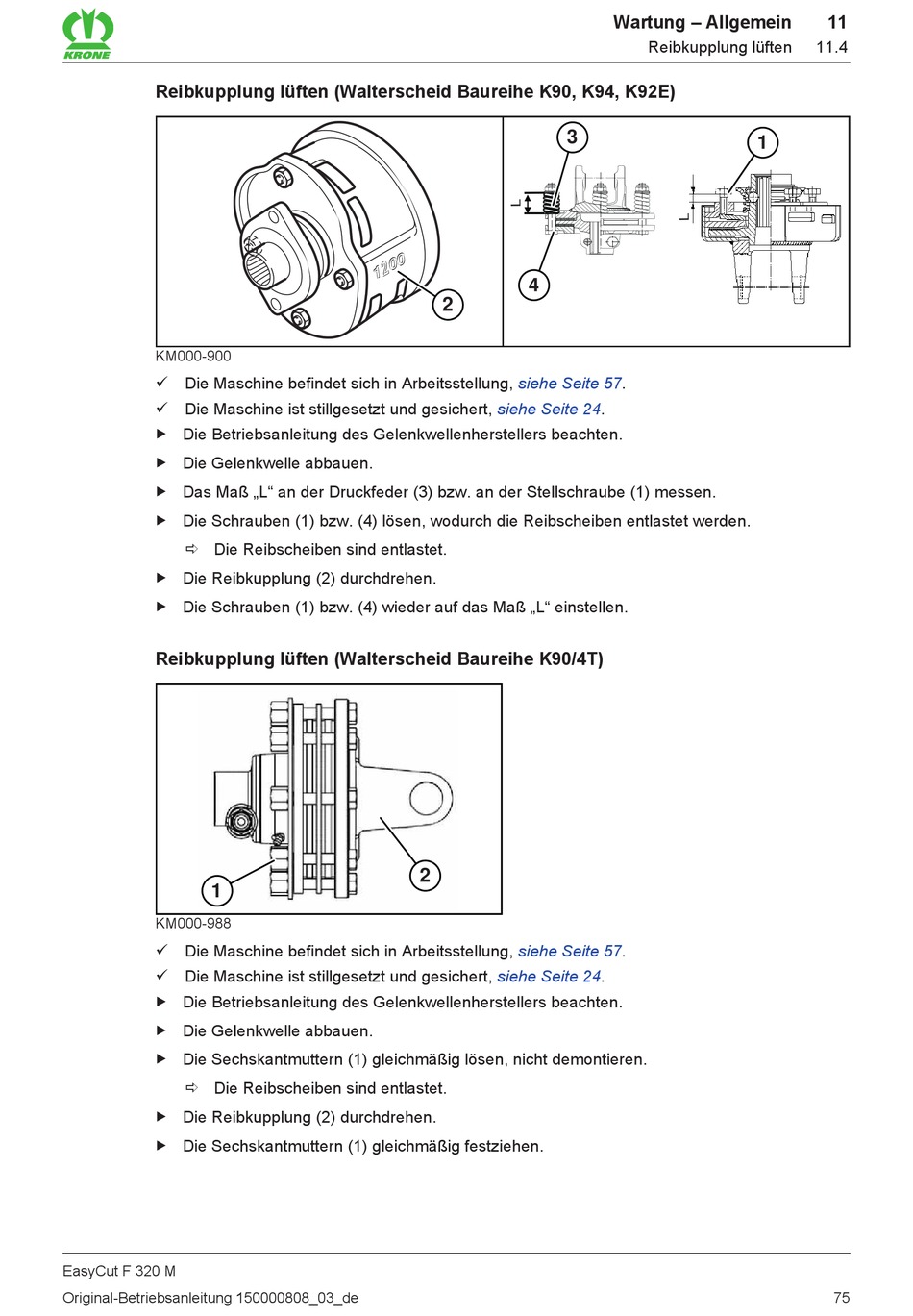

Krone EasyCut F 320 M Originalbetriebsanleitung Seite 75

Reibkupplung lüften (Walterscheid Baureihe K90, K94, K92E)
KM000-900
ü Die Maschine befindet sich in Arbeitsstellung,
ü Die Maschine ist stillgesetzt und gesichert,
„ Die Betriebsanleitung des Gelenkwellenherstellers beachten.
„ Die Gelenkwelle abbauen.
„ Das Maß „L" an der Druckfeder (3) bzw. an der Stellschraube (1) messen.
„ Die Schrauben (1) bzw. (4) lösen, wodurch die Reibscheiben entlastet werden.
ð Die Reibscheiben sind entlastet.
„ Die Reibkupplung (2) durchdrehen.
„ Die Schrauben (1) bzw. (4) wieder auf das Maß „L" einstellen.
Reibkupplung lüften (Walterscheid Baureihe K90/4T)
1
KM000-988
ü Die Maschine befindet sich in Arbeitsstellung,
ü Die Maschine ist stillgesetzt und gesichert,
„ Die Betriebsanleitung des Gelenkwellenherstellers beachten.
„ Die Gelenkwelle abbauen.
„ Die Sechskantmuttern (1) gleichmäßig lösen, nicht demontieren.
ð Die Reibscheiben sind entlastet.
„ Die Reibkupplung (2) durchdrehen.
„ Die Sechskantmuttern (1) gleichmäßig festziehen.
EasyCut F 320 M
Original-Betriebsanleitung 150000808_03_de
3
4
2
siehe Seite 57.
siehe Seite 24.
2
siehe Seite 57.
siehe Seite 24.
Wartung – Allgemein
Reibkupplung lüften
1
11
11.4
75
