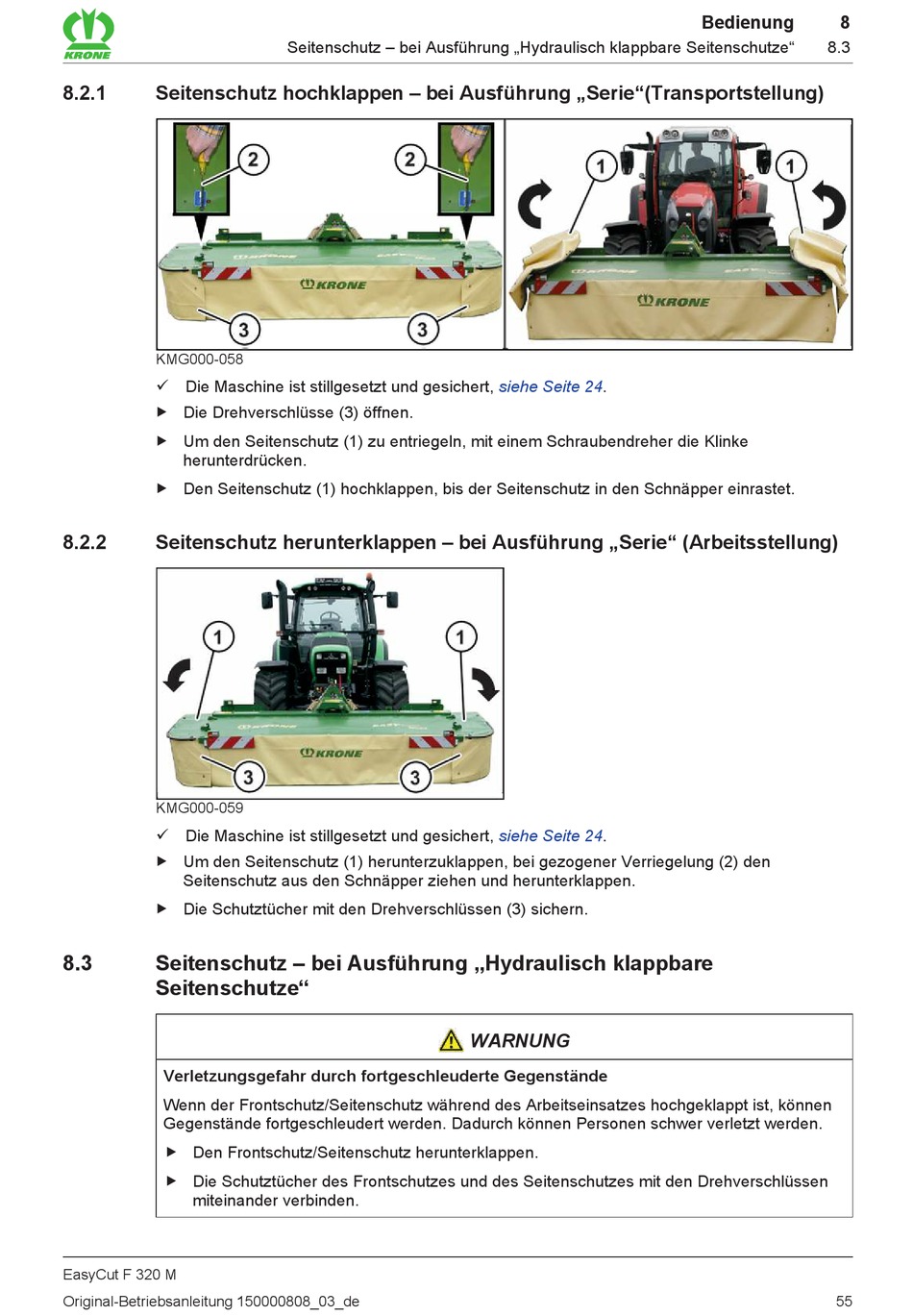

8.2.1 Seitenschutz hochklappen – bei Ausführung „Serie"(Transportstellung)
KMG000-058
ü Die Maschine ist stillgesetzt und gesichert,
„ Die Drehverschlüsse (3) öffnen.
„ Um den Seitenschutz (1) zu entriegeln, mit einem Schraubendreher die Klinke
herunterdrücken.
„ Den Seitenschutz (1) hochklappen, bis der Seitenschutz in den Schnäpper einrastet.
8.2.2 Seitenschutz herunterklappen – bei Ausführung „Serie" (Arbeitsstellung)
KMG000-059
ü Die Maschine ist stillgesetzt und gesichert,
„ Um den Seitenschutz (1) herunterzuklappen, bei gezogener Verriegelung (2) den
Seitenschutz aus den Schnäpper ziehen und herunterklappen.
„ Die Schutztücher mit den Drehverschlüssen (3) sichern.
8.3 Seitenschutz – bei Ausführung „Hydraulisch klappbare
Seitenschutze"
Verletzungsgefahr durch fortgeschleuderte Gegenstände
Wenn der Frontschutz/Seitenschutz während des Arbeitseinsatzes hochgeklappt ist, können
Gegenstände fortgeschleudert werden. Dadurch können Personen schwer verletzt werden.
„ Den Frontschutz/Seitenschutz herunterklappen.
„ Die Schutztücher des Frontschutzes und des Seitenschutzes mit den Drehverschlüssen
miteinander verbinden.
EasyCut F 320 M
Original-Betriebsanleitung 150000808_03_de
Seitenschutz – bei Ausführung „Hydraulisch klappbare Seitenschutze"
siehe Seite 24.
siehe Seite 24.
WARNUNG
Bedienung 8
8.3
55
